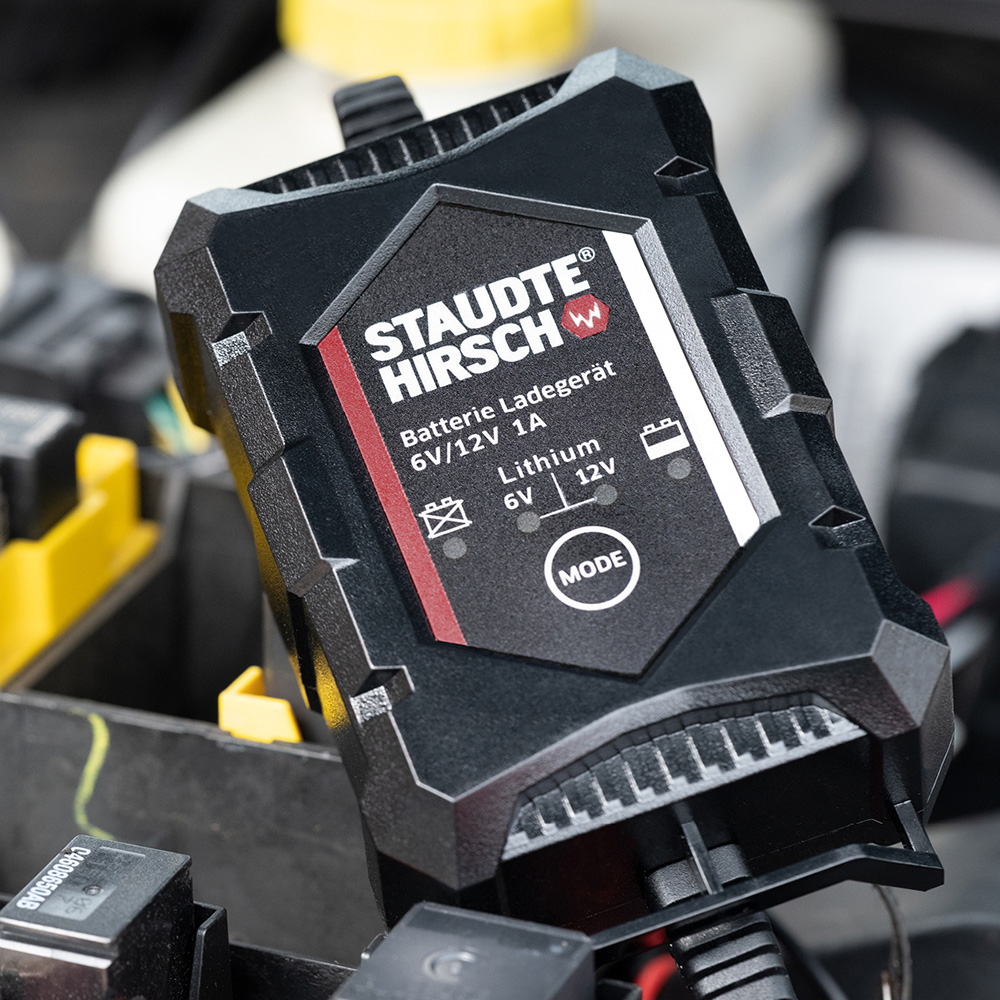

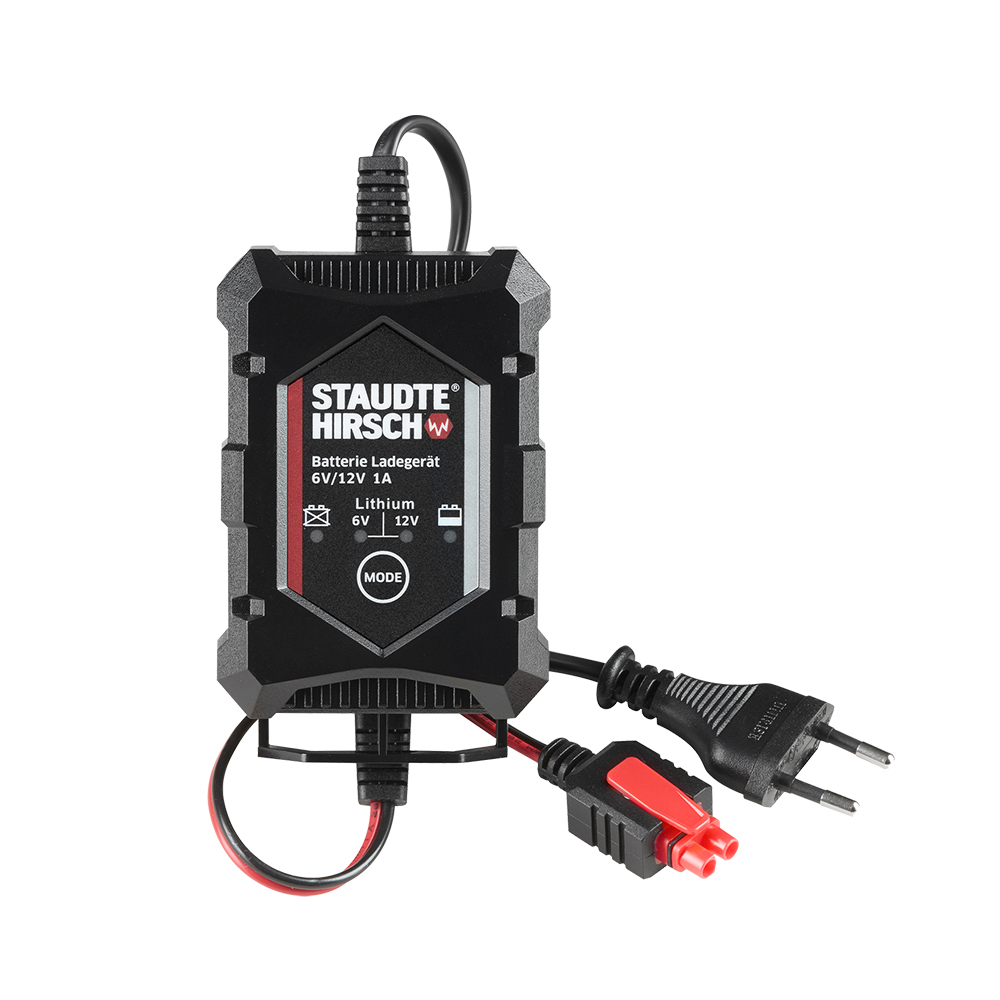

Batterie Ladegerät Staudte Hirsch SH-3.120, 6 V/12 V, 1 A

Wird ein Akku an das Ladegerät angeschlossen, ermittelt es zunächst selbstständig dessen Ladezustand (tiefentladen, teilentladen). Wird der Akku als tiefentladen erkannt, startet der Ladevorgang automatisch im Regenerationsmodus. Dabei wird über einen geringeren Ladestrom versucht, den tiefentladenen Akku wieder auf eine Akkuspannung zu bringen, bei der die normale Ladefunktion gestartet werden kann.

Ist dies nicht mehr möglich, wird der Akku als defekt erkannt und durch eine optische Fehlermeldung angezeigt.

Durch die im mehrstufigen Ladeverfahren enthaltene Erhaltungsladefunktion wird die Akkukapazität ständig überwacht, bei Bedarf optimal nachgeladen und Kapazitätsverluste durch Selbstentladung umgehend wieder ausgeglichen.

Dieses vollautomatische Feature garantiert Ihnen stets sofortige Einsatzbereitschaft für Ihr Fahrzeug und gewährleistet, dass Ihr Akku selbst nach längeren Phasen der Inaktivität voll leistungsfähig ist.

Die Auto-Memory-Funktion sorgt dafür, dass das Batterie Ladegerät nach Ausfall der Versorgungsspannung wieder in den zuvor gewählten Lademodus zurückkehrt.

Defekte, kurzgeschlossene oder verpolt angeschlossene Akkus werden vom Ladegerät automatisch erkannt und durch optische Warnsignale angezeigt.

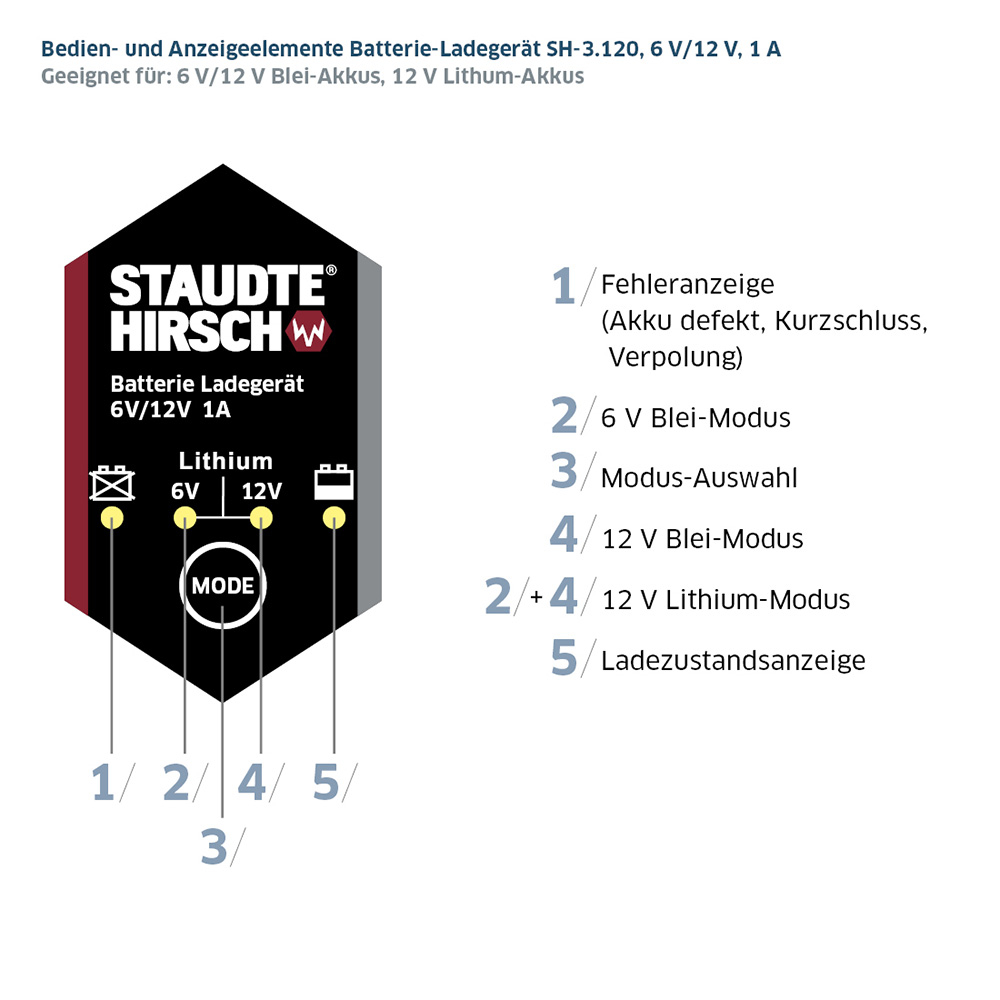

Übersichtliches Bedien- und Anzeigepanel 1  Fehleranzeige (Akku defekt, Kurzschluss, Verpolung) 2  6 V Blei-Modus 3  Modus-Auswahl 4  12 V Blei-Modus 2 + 4  12 V Lithium-Modus 5  Ladezustandsanzeige

Das übersichtliche Bedien- und Anzeigepanel verfügt über eine Lademodus-, Ladezustands- und Fehleranzeige. Damit sind Sie jederzeit über den gewählten Betriebsmodus, den gewählten Akkutyp sowie dessen Ladezustand informiert. Mögliche Fehler werden Ihnen optisch angezeigt.

Mit der MODE-Taste können Sie einfach und bequem die gewünschten Einstellungen vornehmen bzw. Ladeverfahren auswählen.

Durch sein robustes Gehäuse (IP 20) kann das Ladegerät sicher und zuverlässig eingesetzt werden. Dank praktischer Befestigungsvorrichtung kann es beispielsweise an der Garagenwand fest montiert werden.

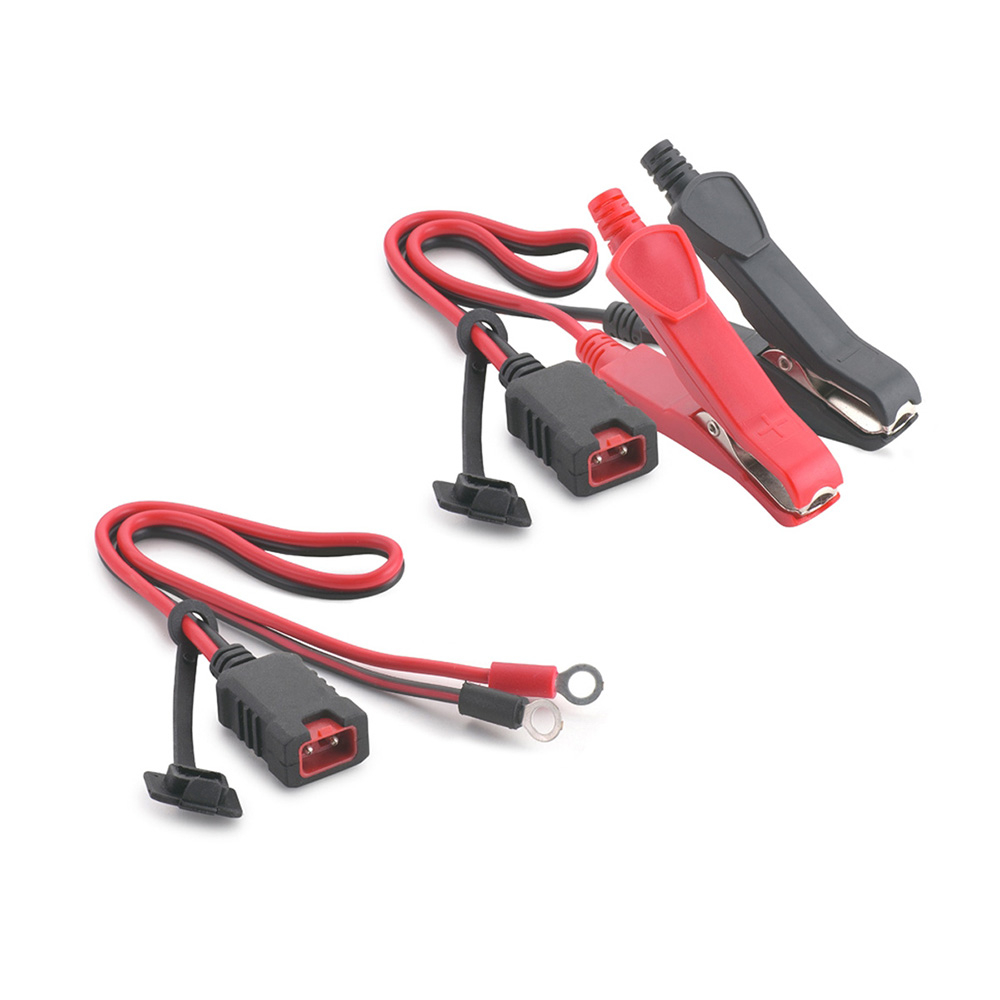

Das 2-teilige, im Lieferumfang enthaltene wassergeschützte (IP 44) Adapterkabel-Set ermöglicht einen vielseitigen und flexiblen Einsatz


Einfach verbinden und tauschen
Dank Schnellkontakt-Stecker kann das benötigte Adapterkabel einfach mit dem Ladegerät verbunden und bei Bedarf durch ein anderes ausgetauscht werden.


Adapterkabel mit Batterieklemmen
Mittels der vollständig isolierten Batterieklemmen kann das Ladegerät schnell und sicher mit dem Akku verbunden und wieder getrennt werden.
Art.-Nr. 911000.K
Zum Produkt >


Adapterkabel mit Ringösen
Es kann dauerhaft an schwer zugänglichen Akkus angeschlossen werden. Vorteil: Die Ringösen müssen nur einmal fest am Akku montiert werden. Danach kann ohne größeren Aufwand mithilfe des Schnellverbinders das Ladegerät, z.B. an das Motorrad angeschlossen werden. (Durchmesser Ring­ösen außen 12 mm, innen 6,5 mm).
Art.-Nr. 911000.O
Zum Produkt >


---

Diese und weitere Adpaterkabel können auch separat bestellt werden


	3-teiliges Adapterkabel-Set Art.-Nr. 911000.A Zum Set >
	Adapterkabel mit Batterieklemmen Art.-Nr. 911000.K Zum Produkt >
	Adapterkabel mit Ringösen Art.-Nr. 911000.O Zum Produkt >
	Adapterkabel mit 12 V Kfz-Stecker Art.-Nr. 911000.Z Zum Produkt >
	Adapterkabel mit offenen Enden zum Nachrüsten Art.-Nr. 911000.S Zum Produkt >

Der 6 V Blei-Modus eignet sich zum Laden von 6 V Blei-Säure-, Blei-Gel- und AGM-Akkus ab 1,2 Ah. Der maximale Ladestrom beträgt 1 A. Die Ladeschlussspannung beträgt 7,2 V.

Stufe 1: Softstartphase
Die erste Ladestufe dient dazu, einen tiefentladenen Akku wieder in einen ladefähigen Zustand zu versetzen. Die Softstartphase entfällt, wenn die Akkuspannung mindestens 5,0 V beträgt.

Stufe 2: Konstantstromphase
Der Akku wird in dieser Phase konstant mit max. 1,0 A Ladestrom geladen.

Stufe 3: Konstantspannungsphase
In Stufe 3 erfolgt eine Ladung mit konstanter Spannung.

Stufe 4: Erhaltungsladung
Nach Erreichen der Ladeschlussspannung (7,2 V) wird der Akku konstant mit Strom versorgt. Kapazitätsverluste durch Selbstentladung werden umgehend wieder ausgeglichen.

Der 12 V Blei-Modus eignet sich zum Laden von 12 V Blei-Säure-, Blei-Gel- und AGM-Akkus ab 1,2 Ah. Der maximale Ladestrom beträgt 1 A. Die Ladeschlussspannung beträgt 14,4 V.

Stufe 1: Softstartphase
Die erste Ladestufe dient dazu, einen tiefentladenen Akku wieder in einen ladefähigen Zustand zu versetzen. Die Softstartphase entfällt, wenn die Akkuspannung mindestens 10,0 V beträgt.

Stufe 2: Konstantstromphase
Der Akku wird in dieser Phase konstant mit max. 1,0 A Ladestrom geladen.

Stufe 3: Konstantspannungsphase
In Stufe 3 erfolgt eine Ladung mit konstanter Spannung.

Stufe 4: Erhaltungsladung
Nach Erreichen der Ladeschlussspannung (14,4 V) wird der Akku konstant mit Strom versorgt. Kapazitätsverluste durch Selbstentladung werden umgehend wieder ausgeglichen.

Der 12 V Lithium-Modus eignet sich zum Laden von 12 V LiFePO₄-Akkus ab 1,2 Ah mit integriertem Batteriemanagementsystem. Der maximale Ladestrom beträgt 1 A. Die Ladeschlussspannung beträgt 14,4 V.

Stufe 1: Prüfphase
Wenn das Batteriemanagementsystem (BMS) aufgrund zu niedriger Akkuspannung abgeschaltet ist, wird es über ein Steuersignal des Ladegeräts wieder aktiviert. Erst dann startet der Ladevorgang.

Stufe 2: Softstartphase
Die Softstartphase dient dazu, einen tiefentladenen Akku wieder in einen ladefähigen Zustand zu versetzen. Diese Ladestufe entfällt, wenn die Akkuspannung mindestens 10,0 V beträgt.

Stufe 3: Konstantstromphase
Der Akku wird in dieser Phase konstant mit max. 1,0 A Ladestrom geladen.

Stufe 4: Konstantspannungsphase
In dieser Ladestufe erfolgt eine Ladung mit konstanter Spannung.

Stufe 5: Erhaltungsladung
Nach Erreichen der Ladeschlussspannung (14,4 V) wird der Akku konstant mit Strom versorgt. Kapazitätsverluste durch Selbstentladung werden umgehend wieder ausgeglichen.

Produkte von IVT und Staudte Hirsch werden qualitativ hochwertig und nach strengen Qualitätsrichtlinien gefertigt. Wir sind von der Langlebigkeit unserer Produkte so überzeugt, dass wir die gesetzlich vorgeschriebene Hersteller-Garantie kostenlos um ein zusätzliches Jahr verlängern.

• Batterie Ladegerät Staudte Hirsch SH-3.120, 6 V/12 V, 1 A
• Adapterkabel mit Batterieklemmen
• Adapterkabel mit Ringösen
• Bedienungsanleitung in DE, GB
