Häufig gestellten Fragen – FAQ

Sinus Wechselrichter für den Zigarettenanzünder

Die Sinus-Wechselrichter SW-100/12 V und SW-150/12 V bzw. SW-150/24 V brauchen nicht fest installiert werden, sondern können flexibel über den 12 V-bzw. 24 V-Kfz-Stecker im Fahrzeug angeschlossen werden. Die kleinen SW-Wechselrichter sind kompakt und leicht und nicht zuletzt aufgrund der umfangreichen Schutzfunktionen vielseitig einsetzbar.


	Sinus Wechselrichter IVT SW-100, 12 V, 100 W Echte Sinus-Wechselspannung 230 V/50 Hz Dauerausgangsleistung 100 W | Spitzenausgangsleistung 200 W Flexibler Anschluss über 12 V-Kfz-Adapter Art.-Nr. 430012 Zum Produkt >
	Sinus Wechselrichter IVT SW-150, 12 V, 150 W Echte Sinus-Wechselspannung 230 V/50 Hz Dauerausgangsleistung 150 W | Spitzenausgangsleistung 300 W Flexibler Anschluss über 12 V-Kfz-Adapter Art.-Nr. 430000 Zum Produkt >
	Sinus Wechselrichter IVT SW-150, 24 V, 150 W Echte Sinus-Wechselspannung 230 V/50 Hz Dauerausgangsleistung 150 W | Spitzenausgangsleistung 300 W Flexibler Anschluss über 24 V-Kfz-Adapter Art.-Nr. 430001 Zum Produkt >

Die tragbaren IVT Power Stationen mobil und stationär vielseitig einsetzbar

Eine weitere Möglichkeit 12 V- und 230 V-Verbraucher flexibel mit Strom zu versorgen, stellen die mobilen IVT Power Stationen dar.

Für Kleinverbraucher bis max. 300 W eignet sich die Mobilie Power Station PS-300. Der integrierte Sinus Wechselrichter SW 300 erzeugt am Ausgang eine reine Sinuswelle mit 230 V/50 Hz. Die PS-300 verfügt über je einen 12 V DC und 230 V AC Ausgang. Beide Ausgänge sind gleichzeitig oder separat nutzbar. Die tragbare Power Box ist mithilfe eines 230 V Ladegerät sowie im Kfz am 12 V-Zigarettenanzünder aufladbar. Das Ladegerät sowie der 12 V Kfz-Ladeadapter sind im Lieferumfang enthalten. Umfangreiche Schutzfunktionen sind serienmäßig integriert.


Power Station IVT PS-300 mit integriertem 300 W Sinus Wechselrichter Reine Sinuswelle Dauerausgangsleistung 300 W | Spitzenausgangsleistung 600 W AGM-Akku 12 V, 20 Ah 230 V AC und 12 V DC Lastausgang Art.-Nr. 430100 Zum Produkt >

Individuell konfigurierbare Power Stationen – wiederaufladbar mit Solar, im Kfz und an der 230 V Netzspannung

Für elektronische Geräte mit einer höheren Leistung empfehlen wir die individuellen Power Stationen.

Die indivuduellen Power Stationen sind serienmäßig mit einer Ausgangsleistung von 600 W, 1200 W und 2000 W lieferbar. Die robusten Powerboxen eignen sich aufgrund Ihres durchdachten Aufbaus, der hochwertigen Ausstattung, des einfachen Anschlusses sowie der flexiblen Lademöglichkeit, bestens für gewerbliche und private Einsätze.

Bei Bedarf können darüber hinaus einzelne Komponenten der Power Stationen getauscht werden, entfallen oder hinzugefügt werden. Sprechen Sie uns an. Wir finden für Sie die passende Lösung.



	Mobile Power Station IVT PS-600 mit integriertem 600 W DigitalenSinus Wechselrichter Reine Sinuswelle 230 V/50 Hz Dauerausgangsleitung 600 W | Spitzenausgangsleitung 1200 W Leistungsstarker 12,8 V/80 Ah LiFePO4-Akku mit App-Funktion Schaltbare Lastausgänge: 230 V AC, 12 V DC, 2 x 5 V USB Individuell konfigurierbar u.v.m. Art.-Nr. 430089 Zum Produkt >
	Mobile Power Station IVT PS-1200 mit integriertem 1200 W DigitalenSinus Wechselrichter Reine Sinuswelle 230 V/50 Hz Dauerausgangsleitung 1200 W | Spitzenausgangsleitung 2400 W Leistungsstarker 12,8 V/100 Ah LiFePO4-Akku mit App-Funktion Schaltbare Lastausgänge: 230 V AC, 12 V DC, 2 x 5 V USB Individuell konfigurierbar u.v.m. Art.-Nr. 430074 Zum Produkt >
	Mobile Power Station IVT PS-2000 mit integriertem 2000 W DigitalenSinus Wechselrichter Reine Sinuswelle 230 V/50 Hz Dauerausgangsleitung 2000 W | Spitzenausgangsleitung 4000 W Leistungsstarker 12,8 V/100 Ah LiFePO4-Akku mit App-Funktion Schaltbare Lastausgänge: 230 V AC, 12 V DC, 2 x 5 V USB Individuell konfigurierbar u.v.m. Art.-Nr. 430090 Zum Produkt >

Steckdosen-Standards und Netzspannungen – die wichtigsten Informationen auf einen Blick

In Europa werden weitestgehend die Stecker-Typen C (Eurostecker) und F (Schukostecker®) eingesetzt. Der Spannungsbereich liegt zwischen 220 - 240 V/50 Hz. Der flache Eurostecker passt in der Regel auch im Europäischen Ausland, wobei für den Schukostecker® zuweilen ein Adapter notwendig ist.

Zusammenfassung der wichtigsten Ausgangssteckdosen und Stecker-Typen







Übersicht über landesspezifische Netzspannungen und Steckertypen Download Übersicht >



Austausch der Wechselrichter-Ausgangssteckdose auf Anfrage möglich

Sollen die Digitalen Sinus Wechselrichter der Firma IVT im Ausland eingesetzt werden, ist es uns als Hersteller möglich, länderspezifischen Anpassungen vorzunehmen. So können z.B. die serienmäßig verbaute 230 V-Schutzkontakt-Steckdose, passend für den Steckertyp F und C, gegen eine andere auszutauschen. Wir erstellen Ihnen gerne ein individuelles Angebot.

Batterieladung mit konstantem Strom (I-Ladung)

Bei der Konstantstromladung wird der betreffende Akku immer mit gleichbleibendem Strom (I_charge) geladen. Dadurch können Schädigungen durch einen zu hohen Ladestrom verhindert werden. Bei diesem Ladeverfahren besteht allerdings die Gefahr, dass der Akku überladen wird. Deshalb ist ein geeignetes Abschaltverfahren notwendig.

---

Batterieladung mit Pulsladung

Hierbei handelt es sich um eine Sonderform der Konstantstromladung. Die Ladepausen ermöglichen es,
die Akkuspannung für den weiteren Ladeprozess exakt zu bestimmen. Darüber hinaus ist eine Pulsladung optimal
geeignet, um sulfatierte Akkus zu regenerieren.

---

Batterieladung mit konstanter Spannung (U-Ladung)

Bei der Konstantspannungsladung wird die Ladespannung (U_bat) über den ganzen Ladevorgang hinweg konstant
gehalten. Dies hat zur Folge, dass zu Beginn des Lade­vorganges ein höherer Strom als am Ende fließt. Durch die abnehmende Stromstärke gegen Ende des Ladevorgangs erfolgt eine schonende und vollständige Ladung des Akkus.

---

Batterieladung nach dem IU-Verfahren

Das IU-Ladeverfahren vereint die beiden oben genannte Ladeverfahren und nutzt die Vorteile beider Techniken.
Dadurch kann auf einfache Art und Weise eine schnelle und schonende Ladung erreicht werden.


Mehrstufiges Batterieladeverfahren (IUoU-Ladung) Auch komplexere, mehrstufige Ladetechnik setzt sich aus einer Kombination der erwähnten Ladeverfahren zusammen. Ein im Ladegerät integrierter Microcontroller stellt dabei sicher, dass das passende Ladeverfahren gewählt wird, um den Akku best- und schnellstmöglich zu laden.

Das Wichtigste vorweg – Vieles spricht für Lithium

Lithium Akkus sind im Vergleich zu Blei-Akkus wesentlich leichter und überzeugen durch eine bedeutend höhere Lebensdauer und Zyklenanzahl. Darüber hinaus punkten Lithium-Batterien durch ein deutlich geringes Volumen, einen besseren Ladewirkungsgrad, hohe Energiedichte, geringe Selbstentladung und zu guter Letzt durch die deutlich größere Entladetiefe (Lithium ca. 90 - 100 %, Blei nur ca. 50 %).


Diese gravierenden Produktvorteile machen Lithium-Batterien zu einer beliebten Wahl für eine Vielzahl von Anwendungen – als Energiespeicher in tragbaren Geräten, bis hin zum Einsatz in Fahrzeugen und auch als leistungsstarker Speicher für Solaranlagen u.v.m.


Allerdings hat diese Qualität auch ihren Preis: Wer einen Lithium-Akku kaufen möchte, muss bei der Anschaffung wesentlich tiefer in die Tasche greifen, als für einen Blei-Akku.



Kann man eine Bleibatterie gegen eine Lithiumbatterie tauschen?

In der Regel kann eine Blei-Säure-, Blei-Gel- sowie eine AGM-Batterie gegen eine LiFePO₄ Batterie getauscht werden. Es müssen hierfür jedoch zwingend die vorhandenen Ladeprofile der vorhandenen Ladeeinrichtungen/Ladegeräte überprüft und ggf. angepasst werden. Verwenden Sie geeignete Ladegeräte mit einer maximalen Ladeschlussspannung von 14,6 V. Selbst einfache Blei-Gel-, Blei-Säure- und AGM-Batterieladegeräte können die LiFePO₄ Batterie beim ersten Anschluss beschädigen. Prüfen Sie vorab die Ladeparameter des jeweiligen Ladegerätes.





So laden Sie eine LiFePO₄-Batterie bestmöglich auf

1. Verwenden Sie nur für LiFePO₄-Zellen geeignete Ladegeräte mit einer maximalen Ladeschlussspannung von 14,6 V. Selbst einfache Blei-, Gel-, Säure- und AGM-Batterieladegeräte können die LiFePO₄ Batterie beim ersten Anschluss beschädigen. Prüfen Sie vorab die Ladeparameter des jeweiligen Ladegerätes.
2. Beachten Sie den max. Ladestrom Ihrer Batterie, dieser darf zu keiner Zeit überschritten werden.
3. Stoppen Sie den Ladevorgang, wenn das Batteriemanagementsystem (BMS) den Ladevorgang abbricht und prüfen Sie die Batterie und die Ladeparameter.
4. Klemmen Sie das Ladegerät ab wenn dieses längere Zeit nicht verwendet wird.
5. Laden Sie Ihre LiFePO₄ Batterie bei einem geringen Ladezustand von ca. 20 % oder nach einer Abschaltung wegen Unterspannung innerhalb von 15 Tagen auf, um die maximale Lebensdauer zu gewähren.
6. Bei der Auslieferung sind unsere Batterien zu ca. 80 % geladen. Wir empfehlen daher immer, eine neue Batterie vor dem Einsatz vollständig aufzuladen. Beachten Sie dazu die Vorgaben bei parallelem oder seriellem Anschluss der Batterien laut Anleitung.



So lagern und überwintern Sie eine LiFePO₄-Batterien richtig

1. Laden Sie Ihre LiFePO₄-Batterie vor der Lagerung auf 60 - 80 % ihrer Kapazität auf.
2. Klemmen Sie Ihre LiFePO₄-Batterie vor der Lagerung von allen Lasten und Verbrauchern ab.
3. Schützen Sie die Pol-Kontakte vor Kurzschluss durch Abdeckungen.
4. Bei längerer Einlagerung muss die LiFePO₄-Batterie alle 6 Monate erneut auf 60 - 80 % aufgeladen werden.
5. Temperaturen bis -20 °C schaden der Batteriezelle nicht. Ein Ausbau der Batterie ist daher in den meisten Fällen nicht notwendig. Generell sollte aber darauf geachtet werden, dass sehr kalte Batterien wieder langsam an die Umgebungstemperatur angepasst werden. Ein schnelles Aufheizen kann zu Kondenswasserbildung im Inneren des Gehäuses und zur Beschädigung der Batterie führen.
6. Verwenden Sie niemals ein Erhaltungsladegerät für die Überwinterung.



1. Wählen Sie immer das passende Ladegerät für Ihren Akku aus

Nur mit einem geeigneten Ladegerät lassen sich Akkus schonend und vollständig laden. Gleichen Sie immer die technischen Daten des Ladegeräts mit denen des Akkus ab.


2. Laden Sie den Akku vor dem ersten Gebrauch vollständig auf

Um die volle Leistungsfähigkeit Ihres Akkus nutzen zu können, ist eine vollständige Ladung die Grundvoraussetzung.


3. Bewahren Sie Ihren Akku vor schädlicher Tiefentladung

Eine Tiefentladung tritt auf, wenn mehr als 60 % der Akku-Kapazität entnommen wurde. Verwenden Sie Verbraucher, welche über einen Tiefentladeschutz verfügen.

4. Laden Sie Ihren Akku so oft wie möglich nach

Die Lebenserwartung verlängert sich und einer schädlichen Tiefentladung wird vorgebeugt. Den sogenannten „Memory-Effekt“ gibt es bei Blei-Akkus nicht.


5. Lassen Sie Ihren Akku niemals entladen stehen

Werden entladene Akkus längere Zeit nicht nachgeladen, besteht die Gefahr, dass durch die natürliche Selbstentladung eine schädliche Tiefentladung entsteht.


6. Vermeiden Sie das gleichzeitige Laden und Entladen Ihres Akkus

Das Laden eines Akkus bei eingeschaltetem Verbraucher kann zu übermäßiger Erwärmung des Ladegeräts bzw. Akkus führen.


7. Halten Sie Ihren Akku immer einsatzbereit

Durch Ladegeräte mit Erhaltungsladung sorgen Sie dafür, dass ein Kapazitätsverlust durch Selbstentladung ausgeglichen wird und Ihr Energiespeicher auch nach längerer Standzeit optimal genutzt werden kann.

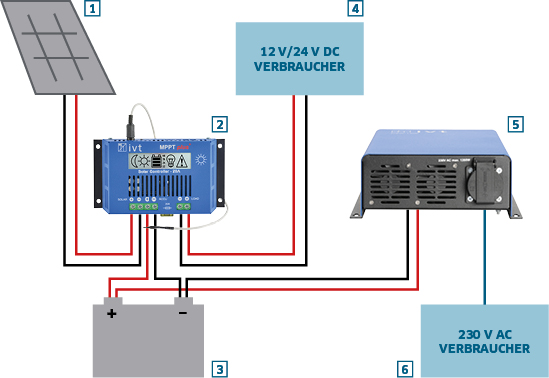

Aufbau einer 12 V/24 V-Inselanlage mit Gleichstrom und Wechselstromverbraucher

Solaranlagen ermöglichen fast überall eine individuelle Energieversorgung. Ein Inselsystem zur unabhängigen Stromversorgung mit Sonnenenergie besteht je nach Einsatzbereich in der Regel aus mehreren Komponenten:



Komponenten einer Solar-Inselanlage

1  Einem oder mehreren Solarmodul(en)
2  Einem Solar-Laderegler
3  Einer oder mehreren Solarbatterie(n)
4  Optional: Einem 12 V- oder 24 V-Gleichstromverbraucher (z.B. LED-Beleuchtung)
5  Einem Wechselrichter, wenn Wechselstrom (230 V) benötigt wird
6  Wechselstromverbraucher (z.B. 230 V AC Leuchtmittel, TV Gerät, Werkzeuge)

Aufbau und Dimensionierung einer Solar-Inselanlage

• Das Solarmodul (1) wird mit dem Solar-Laderegler (2) verbunden. Die verwendeten zwei Kabel (±) sollten ausreichend groß dimensioniert sein, um Leitungsverluste zu vermeiden.
• Der Laderegler (2) wird mit der Solarbatterie (3) und ggf. mit den Gleichstromverbrauchern (4) verbunden.
• Der Laderegler sollte mindestens 10 % höher dimensioniert werden, als der maximale Strom der Module beträgt.
• Die Batterieleitung und die Leitungen zu den Verbrauchern sollten immer eine entsprechende Sicherung enthalten.
• Der Wechselrichter (5) wird immer an die Batterie (3) angeschlossen, niemals direkt an den Laderegler (2), da es dadurch zur Zerstörung des Reglers kommen kann. Diese Leitung sollte ebenfalls mit einer Sicherung versehen werden.
• An den Wechselrichter (5) können die 230 V AC Verbraucher (6) angeschlossen werden.
• Bei der Installation sind die Sicherheitsvorschriften für die Elektroinstallation unbedingt einzuhalten.

Bitte beachten Sie: Die Solarbatterien sollten in einem geschlossenen Raum trocken aufgestellt werden.

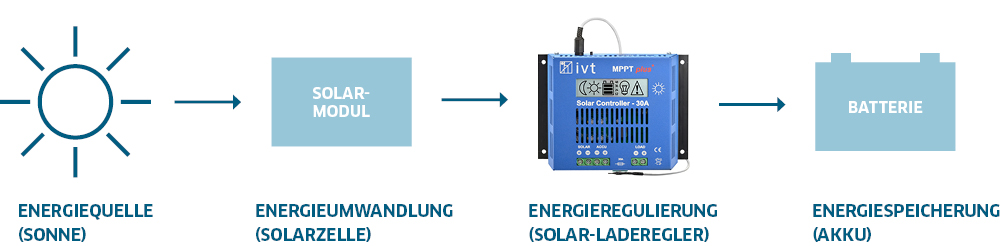

Solar-Laderegler werden dazu verwendet, Sonnenenergie einem geeigneten Energiespeicher geregelt zuzuführen.

Die Strahlungsenergie der Sonne wird mithilfe einer Solarzelle bzw. eines Solarmoduls in elektrische Energie umgewandelt. Der Laderegler sorgt anschließend dafür, dass diese elektrische Energie präzise und schonend in einen Akku gespeist wird.



Wichtig: Verwenden Sie immer geeignete Verbindungs- und Anschlusskabel um Verluste auf den Leitungen zu vermeiden.

Zur Speicherung elektrischer Energie werden Akkus verwendet. Auf dem Akkumarkt existieren die unterschiedlichsten Technologien einen solchen Energiespeicher aufzubauen. Die charakteristischsten Merkmale sind jedoch immer die Nennspannung (V) und die Kapazität (Ah).


Warum ist es sinnvoll überschüssigen Strom zu speichern?

Bei intensiver Sonneneinstrahlung wird ein häufig ein Energieüberschuss erzeugt, der sinnvollerweise für später gespeichert werden sollte.

Vorteile:

• Mit Solarstrom ist man unabhängig von öffentlichen Stromnetzen oder wo keine zuverlässige Stromversorgung sicher gestellt werden kann, z.B. unterwegs im Wohnmobil oder Wohnwagen, abgelegenen Hütten u.v.m.
• Stromspeicher stellen selbst erzeugten Solarstrom genau dann zur Verfügung, wenn dieser gebraucht wird, zumeist in den Abend- und Nachtstunden
• Solarstrom ist umweltfreundlich aufgrund von Einsparung von fossilien Brennstoffen

Welcher Akkutyp ist sinnvoll?

Aufgrund der günstigen Anschaffungskosten kommen im Bereich der Solartechnik häufig Blei-Akkus zum Einsatz. Bei den Blei-Akkus unterscheidet man je nach Bauform zwischen klassische, offene Blei-Säure-Akkus, Blei-Gel-Akkus und Blei-Fließ-Akkus bzw. Blei-AGM-Akkus. Viele Laderegler sind speziell auf diesen Akku-Typ abgestimmt.

LiFePO₄-Akkus sind Energiespeicher der neueren Generation und eignen sich bestehende Blei-Akku-Systeme zu ersetzen. Bei der Umstellung auf einen LiFePO₄ Batteriespeicher müssen die Einstellungen der Laderegler geprüft und ggf. angepasst werden.

Betrachtet man die Kosten über den gesamten Nutzungszeitraum, fährt man mit einem LiFePO4 System günstiger. Deshalb geht der Trend immer mehr in Richtung LiFePO₄-Batteriespeicher.

Was versteht man unter Solarmodul bzw. Solarzelle?

Ein Solarmodul besteht aus mehreren zusammengeschalteten Solarzellen und dient dazu, die Strahlungsenergie der Sonne in elektrische Energie umzuwandeln. An den Anschlüssen des beschienenen Solarmodules liegt Gleichspannung an. Wenn das Modul in einem geschlossenen Stromkreis betrieben wird, fließt somit Gleichstrom.


Kurzbeschreibung der Ladeverfahren

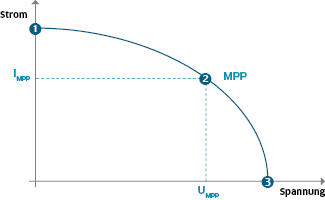

Strom-/Spannungskennlinie eines Solarmoduls

(1) Kurzschlusspunkt
Die Anschlüsse des Solarmoduls sind kurz­geschlossen, d.h. der elektrische Widerstand zwischen den Anschlüssen ist unendlich klein. Es fließt der maximal mögliche Kurzschlussstrom IK des Solarmoduls.
(2) Maximum Power Point (MPP)
Das Solarmodul stellt die maximal mögliche Leistung bereit. Diese errechnet sich aus dem Produkt von Strom I_MPP und Spannung U_MPP im MPP.
(3) Leerlaufpunkt
In diesem Punkt sind die Anschlüsse des Solarmoduls offen, d.h. der elektrische Widerstand zwischen den Anschlüssen ist unendlich groß. An den Anschlüssen kann die Leerlaufspannung des Moduls gemessen werden.

Je nachdem, welcher Verbraucher am Solarmodul angeschlossen ist, bewegt sich der Arbeitspunkt zwischen Punkt 1 und 3.

---

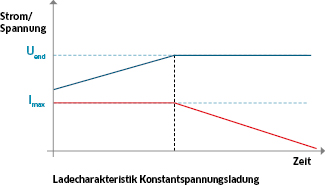

Ladung mit konstanter Spannung (U-Ladung)

Bei der Konstantspannungsladung wird die Lade(schluss)spannung U_end über den ganzen Ladevorgang hinweg konstant gehalten. Dies hat zur Folge, dass zu Beginn des Ladevorganges ein höherer Strom I_max als am Ende fließt.

Durch die abnehmende Stromstärke gegen Ende des Ladevorgangs erfolgt eine schonende Ladung
des Akkus.

---

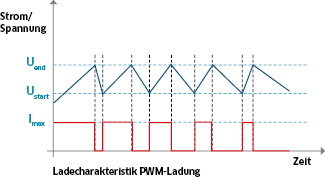

Ladung durch Pulsweitenmodulation (PWM)
Bei Ladung nach dem PWM-Prinzip wird der Akku zu Beginn des Ladevorgangs mit maximaler Stromstärke I_max geladen. Sobald die jeweilige Ladeschlussspannung U_end erreicht ist, wird der Stromfluss gestoppt, sodass es nicht zur Überladung kommt.

Nach diesem ersten Ladeschritt ist der Akku meist noch nicht vollständig geladen. Es ist mit einem Absinken der Akkuspannung zu rechnen. Deshalb setzt der Ladestrom wieder ein, wenn ein gewisser Spannungswert U_start unterschritten wird. Dieser Vorgang wiederholt sich solange, bis der Akku vollständig aufgeladen ist. Je voller der Akku wird, desto kürzer werden die Ladestromzeiten.

LED-Leuchtmittel zeichen sich im Vergleich zu herkommlichen im Wesentlichen durch nachfolgend aufgeführte Vorteile aus:



• Geringer Stromverbrauch (6-mal weniger als herkömmliche Glühbirnen)
• Lange Lebensdauer der LED Lampen (bis 50.000 Std.)
• Enthalten keine gesundheitsgefährdenden Stoffe
• Hohe Lichtausbeute möglich
• Keine Einschaltverzögerung (bei Energiesparlampen der Fall)
• Flexibel einsetzbar (z.B. LED Streifen)
• Kompakte und kleine Bauformen möglich (z.B. SMD LEDs)

Lichtstrom (Lumen)

Ist ein Wert für die gesamte Strahlung, welche als sichtbares Licht von einem Leuchtmittel ausgestrahlt wird. Das Helligkeitsempfinden des menschlichen Auges für verschiedene Wellenlängen des Lichts hat dabei einen entscheidenden Einfluss. Zwei Lichtquellen unterschiedlicher Farbe haben somit den gleichen Lumenwert, wenn diese als gleich hell wahrgenommen werden.

Beleuchtungsstärke (Lux)

Der Lichtstrom, welcher auf eine bestimmte Fläche fällt, wird als Beleuchtungsstärke bezeichnet. 1 Lumen pro Quadratmeter entspricht dabei 1 Lux.

Lichtausbeute (Lumen/Watt)

Diese gibt den Wirkungsgrad eines Leuchtmittels wieder. Je höher der Wert, desto besser wird die aufgenommene Leistung in sichtbares Licht umgesetzt. Diese Größe ist gut dafür geeignet, um die Effektivität von Leuchtmitteln zu vergleichen.

Farbtemperatur (Kelvin)

Die mit der Einheit Kelvin angegebene Farbtemperatur bestimmt den Farbeindruck einer Lichtquelle. Je höher der Wert ist, desto bläulicher erscheint das Licht. Im Bereich von 5000 K spricht man beispielsweise von Tageslichtweiß.




Lichtfarben nach DIN 5035

Lichtfarbe	Farbtemperatur in Kelvin
Warmweiß	unter 3300 K
Neutralweiß	3300 K bis 5000 K
Tageslichtweiß/Kaltweiß	über 5000 K

Farbwiedergabeindex (Ra)

Farbwiedergabeindex – auch als CRI (Color Rendering Index) bezeichnet, beschreibt die Qualität einer Lichtquelle Farben wiederzugeben. Das natürliche Sonnenlicht hat dabei die beste Farbwiedergabe (CRI = 100) und gilt als Referenz. Je höher der CRI-Wert ist, desto besser ist die Farbwiedergabe. Bei einem CRI-Wert von 95 spricht man von hervorragender Farbwiedergabe.

Die IVT und Staudte Hirsch Qualitätsleuchten verfügen über unterschiedlichste Ausstattungsmerkmale, Funktionalitäten und Einsatzmöglichkeiten. Einen Überblick über die verwendeten Symbole mit kurzen Erklärungen finden Sie in der nachfolgenden Tabelle.



	Leuchtmittel Maximale Leistungsaufnahme (z.B.3 W) sowie Hersteller (Luxeon) bzw. Art des verwendeten Leuchtmittels | Maximaler Lichtstrom in Lumen (z.B. 300 lm)
	Abstrahlwinkel und Leuchtweite Öffnungswinkel in dem die Lichtabstrahlung erfolgt (z.B. 80°) | Maximale Leuchtweite im stärksten Leuchtmodus (z.B. 70 m)
	Leuchtdauer Maximale Leuchtdauer (z.B. 4 h) in der gewählten Helligkeitsstufe (z.B. 100 %)
	Blinkfunktion Maximale Leuchtdauer bei gewählter Blinkfunktion (z.B. 35 h)
	Akkutyp Angabe zur verwendeten Energiequelle (z.B. Li-Ion) mit Hinweis auf dessen Wiederaufladbarkeit
	Fokusierbarer Leuchte max. Leuchtweite (z.B. 200 m)
	Notlichtfunktion Bei Netzstromausfall schaltet sich die Leuchte automatisch ein und wird so zur sicheren Notbeleuchtung
	Magnetisch Die Leuchte wird mithilfe von Magneten befestigt
	Clip-Version Die Leuchte wird mithilfe von Clips befestigt
	Leuchte mit Schutzkontaktstecker Kabellänge 5 m
	Anschlusskabel mit offenen Enden 1 m Anschlusskabel mit offenen Enden
	Betriebstemperatur Geeignet für den Betrieb bei Temperaturen (z.B. +70 °C bis -20 °C)
	IP-Schutzart Gibt die Eignung von elektrischen Betriebsmitteln für verschiedene Umgebungsbedingungen an (z.B. gegen Staub, Regen und Strahlwasser geschütztes Gehäuse)
	Explosionsschutz Das Produkt ist zum Einsatz in explosionsgefährdeter Umgebung geeignet
	Berührungsschalter Leuchte wird durch Berührung ein-/ausgeschaltet
	Wandmontage Leuchte ist zur Wandmontage geeignet
	Deckenmontage Leuchte ist zur Deckenmontage geeignet
	CE-Zeichen Dieses Symbol bestätigt die vollständige Einhaltung der grundlegenden Anforderungen hinsichtlich geltender EU-Richtlinien
	Mobiler Einsatz Geeignet für Einsatz in verschiedensten Fahrzeugen (z.B. Pkw)
	Stationärer Einsatz Geeignet für Einsatz in Gebäuden mit autarker 12 V/24 V-Stromversorgung (z.B. Solar oder Windkraft)

Was versteht man unter dem Begriff Schutzart?

Die Schutzart-Bezeichnung besteht in der Regel aus den Buchstaben IP und zwei Kennziffern. Diese zeigen an, welchen Schutzumfang ein Gehäuse bezüglich Berührung bzw. Fremdkörper (erste Kennziffer) und Feuchtigkeit bzw. Wasser (zweite Kennziffer) bietet.

Beispiel: IP 68 absolut staub- und wasserdichtes Gehäuse



Kennziffer 1: Schutz gegen Staub	Kennziffer 2: Schutz gegen Feuchtigkeit und Wasser
0  Nicht geschützt	0  Nicht geschützt
1  Schutz gegen feste Fremdkörper > 50 mm Durchmesser	1  Geschützt gegen senkrecht fallendes Tropfwasser
2  Schutz gegen feste Fremdkörper > 12,5 mm Durchmesser	2  Geschützt gegen schräg (bis 15°) fallendes Tropfwasser
3  Schutz gegen feste Fremdkörper > 2,5 mm Durchmesser	3  Geschützt gegen fallendes Sprühwasser
4  Schutz gegen feste Fremdkörper > 1 mm Durchmesser	4  Geschützt gegen Spritzwasser
5  Staubgeschützt	5  Geschützt gegen Strahlwasser (Düse)
6  Staubdicht	6  Geschützt gegen starkes Strahlwasser
	7  Geschützt bei zeitweiligem Untertauchen in Wasser
	8  Geschützt bei dauernden Untertauchen in Wasser

ATEX-Richtlinie gilt für Geräte, die in explosionsgefärdeten Bereichen eingesetzt werden

ATEX ist eine Abkürzung für den französischen Begriff Atmosphères Explosibles und verfolgt das Ziel, Menschen, Umwelt und Maschinen vor Explosionen zu schützen. ATEX-Richtlinien gelten für alle Geräte, Maschinen und Schutzsysteme, die in potenziell explosionsgefährdeten Bereichen eingesetzt werden.




Für welche Unternehmen sind explosionsgeschützte Leuchten relevant?

Der Einsatz von Ex-geschützten Leuchten  ist vor allem in Branchen und Industriezweigen wichtig, in denen mit leicht brennbaren oder explosionsfähigen Substanzen gearbeitet wird. Beispiele:

Beispielsweise die chemische Industrie, die mit Gasen oder brennbaren Flüssigkeiten arbeiten, die Metallindustrie und Baubranche sowie Raffinerien, in denen mit Erdöl oder Biogasen handtiert wird.

In der Landwirtschaft und Holzindustrie entstehen leicht entzündliche Staubgemische, die potenziell zu Explosionen führen könnten. Auch in diesem Umfeld dürfen nur Leuchten mit ATEX-Zulassung eingesetzt werden.


---

Für welche Einsatzzwecke ist die Ex-zertifizierte LED Arbeitsleuchte ATEXBEAM PL-AT800 zugelassen?

Ex-geschützte LED Arbeistleuchte ATEXBEAM PL-AT800, 3 W, Li-Ion-Akku
Ex-Zertifizierung für Gas (Zone 1, 2) und Staub (Zone 21, 22)
EX II 2G Ex ib IIC T4 Gb
EX II 2D Ex ib IIIC T150°C Db



EX	Bedeutung der Kennzeichnung nach ATEX-Richtlinie
II	ATEX-Gerätegruppe Die ATEX-Explosionsgruppen definieren den zulässigen Einsatzort. I =  Einsatz in Bergbau und Untertagewerken II = Einsatz in allen anderen Bereichen, wie z.B. Chemieanlagen, Pharmazie, Bohrinseln, Raffinerie, etc.
2	ATEX-Gerätekategorie (Einsatz in entsprechender Ex-Zone) Die Geräte werden nach Konformitätsbewertungsverfahren in die Gerätekategorien 1 bis 3 eingeteilt. 1 = Bei seltenen und unerwarteten Betriebsstörungen sind keine Zündquellen vorhanden 2 = Bei im normalen Betrieb zu erwartenden Betriebsstörungen sind keine Zündquellen vorhanden 3 = Im normalen Betrieb sind keine Zündquellen vorhanden
G/D/M	Explosionsfähige Atmosphäre Die Gerätegruppen und Kategorien werden durch einen Buchstabe für den explosionsgefärdeten Bereich ergänzt: G = Gas, Dampf, Nebel, D = Staub, M = Methan, Kohlestaub 1G |   Risiko: ständig, häufig oder langzeitig 1G, 2G |   Risiko: gelegentlich 1G, 2G, 3G |   Risiko: selten oder kurzzeitig 1D |   Risiko: ständig, häufig oder langzeitig 1D, 2D |   Risiko: gelegentlich 1D, 2D, 3D |   Risiko: selten oder kurzzeitig M1, M2 |   Risiko: Bergbau
Ex	Explosionsgeschütztes Betriebsmittel
ib	Zündschutzart
II C	Explosionsgruppe für Gase und Dämpfe Die Einteilung in Explosionsgruppen berücksichtigt die Wahrscheinlichkeit des Vorhandenseins einer explosiblen Atmosphäre und das gleichzeitige Auftreten eines Defekts am Gerät, was zur Zündung führen könnte. Die Gefährdung nimmt von A nach C zu. A: sehr hohes Maß an Sicherheit B: hohes Maß an Sicherheit C: normales Maß an Sicherheit
T4	Temperaturklasse Die Einteilung in Temperaturklassen berücksichtigt die Zündpunkte der Gase/Dämpfe und gibt die maximal zugelassene Oberflächentemperatur des Geräts an. Die Gefährdung nimmt von T1 nach T6 zu. T1: 450 °C T2: 300 °C T3: 200 °C T4: 135 °C  T5: 100 °C T6:   85 °C

Was versteht man unter Ex-Zonen?

Explosionsgefährdete Zonen sind Bereiche, die besondere Maßnahmen hinsichtlich der Bauweise, Installation und Verwendung von elektrischen und nichtelektrischen Geräten erfordern.


Gerätekategorie	1	2	3
G (Gas, Dampf, Nebel)	0	1	2
D (Staub)	20	21	22
Häufigkeit	ständig, langzeitig, häufig	gelegentlich	selten oder nur kurzzeitig
