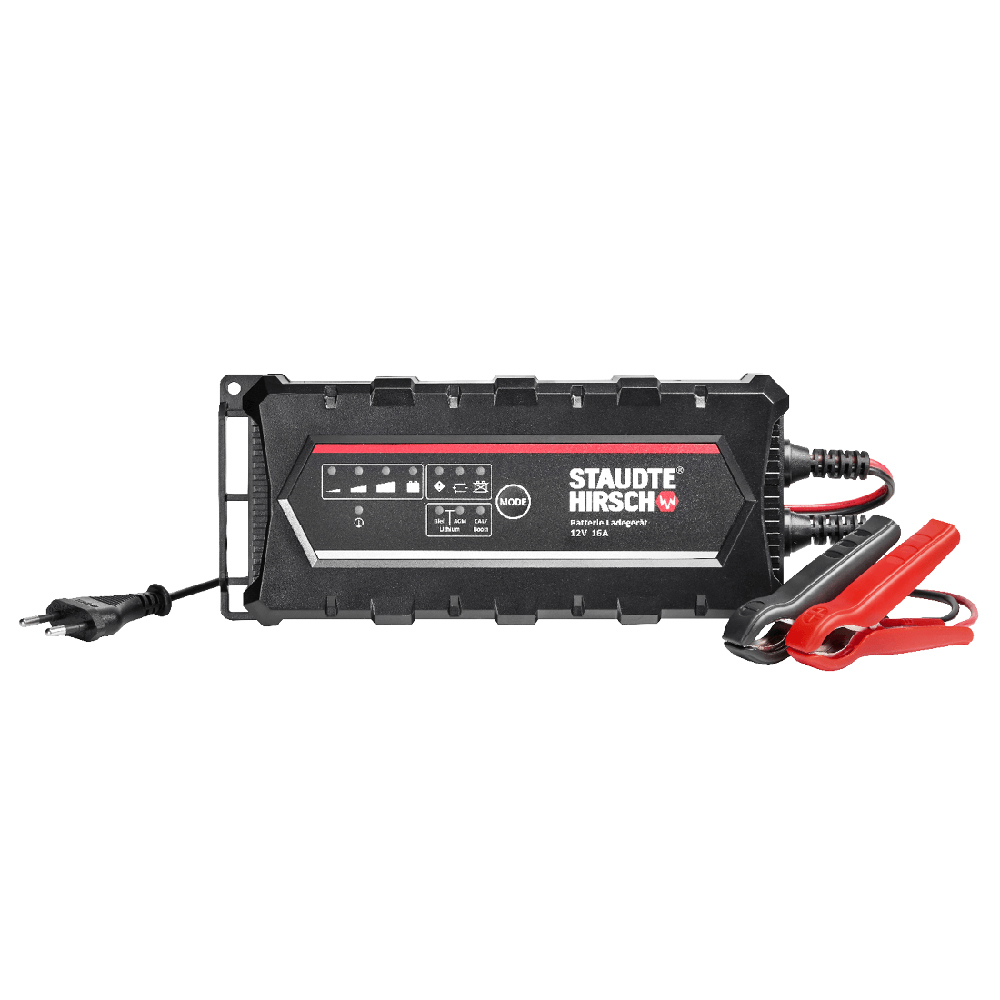

Name: Batterie Ladegerät Staudte Hirsch SH-3.160, 12 V, 16 A
Brand: Staudte Hirsch
SKU: 331600
Price: 165.01 EUR
Availability: InStock

Die wichtigsten Merkmale und Features

Merkmale & Features

Vorteile des intelligenten, mehrstufigen Ladens

Das mehrstufige, vollautomatische Ladeverfahren garantiert, dass Ihr Akku typengerecht in möglichst kurzer Zeit vollständig und schonend geladen wird.

Modus	Akkutyp	Akkukapazität	Ladestrom	Ladeschluss- spannung
AGM	12 V AGM	ab 30 Ah	16 A	14,7 V
Säure/Gel	12 V Blei-Säure 12 V Blei-Gel	ab 30 Ah	16 A	14,4 V
Lithium	12 V LiFePO₄ mit BMS	ab 30 Ah	16 A	14,4 V
Calcium/Boost	12 V Calcium	ab 30 Ah	16 A	16,0 V

Das mehrstufige, vollautomatische Ladeverfahren garantiert, dass Ihr Akku typengerecht in möglichst kurzer Zeit vollständig und schonend geladen wird.

Modus	Beschreibung
AGM	Akkutyp: 12 V AGM Akkukapazität: ab 30 Ah Ladestrom: 16 A Ladeschlussspannung: 14,7 V
Säure/Gel	Akkutyp: 12 V Blei-Säure, 12 V Blei-Gel Akkukapazität: ab 30 Ah Ladestrom: 16 A Ladeschlussspannung: 14,4 V
Lithium	Akkutyp: 12 V LiFePO₄ mit BMS Akkukapazität: ab 30 Ah Ladestrom: 16 A Ladeschlussspannung: 14,4 V
Calcium/Boost	Akkutyp: 12 V Calcium Akkukapazität: ab 30 Ah Ladestrom: 16 A Ladeschlussspannung: 16,0 V

Regenerationsmodus zur Reaktivierung tiefentladener Akkus

Modus zur Reaktivierung tiefentladener Akkus

Wird ein Akku an das Ladegerät angeschlossen, ermittelt es zunächst selbstständig dessen Ladezustand (tiefentladen, teilentladen). Wird der Akku als tiefentladen erkannt, startet der Ladevorgang automatisch im Regenerationsmodus. Dabei wird über einen geringeren Ladestrom versucht, den tiefentladenen Akku wieder auf eine Akkuspannung zu bringen, bei der die normale Ladefunktion gestartet werden kann.

Ist dies nicht mehr möglich, wird der Akku als defekt erkannt und durch eine optische Fehlermeldung angezeigt.

Erhaltungsladefunktion – Ideal bei langen Standzeiten

Durch die im mehrstufigen Ladeverfahren enthaltene Erhaltungsladefunktion wird die Akkukapazität ständig überwacht, bei Bedarf optimal nachgeladen und Kapazitätsverluste durch Selbstentladung umgehend wieder ausgeglichen.

Dieses vollautomatische Feature garantiert Ihnen stets sofortige Einsatzbereitschaft für Ihr Fahrzeug und gewährleistet, dass Ihr Akku selbst nach längeren Phasen der Inaktivität voll leistungsfähig ist.

Integriert: Auto-Memory-Funktion

Die Auto-Memory-Funktion sorgt dafür, dass das Batterie Ladegerät nach Ausfall der Versorgungsspannung wieder in den zuvor gewählten Lademodus zurückkehrt.

Sicherer Einsatz – Schutz vor Kurzschluss, Verpolung und Überladung

Schutz vor Kurzschluss, Verpolung und Überladung

Defekte, kurzgeschlossene oder verpolt angeschlossene Akkus werden vom Ladegerät automatisch erkannt und durch optische Warnsignale angezeigt.

Übersichtliche Anzeige – Einfache Bedienung

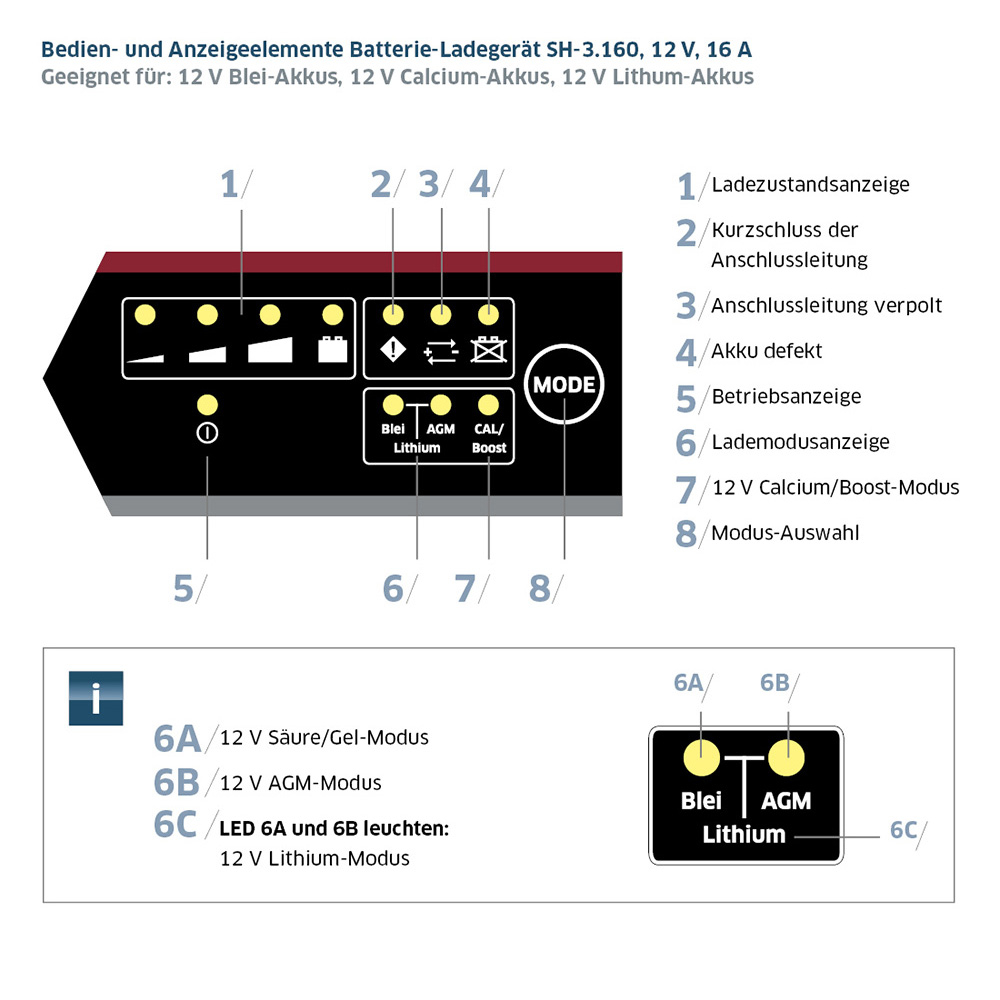

Batterie-Ladegerät SH-3.160: Grafik Bedien- und Anzeigepanel

Übersichtliches Bedien- und Anzeigepanel
1 Ladezustandsanzeige
2 Kurzschluss der Anschlussleitung
3 Anschlussleitung verpolt
4 Akku defekt
5 Betriebsanzeige
6 Lademodusanzeige
7 12 V Calcium/Boost-Modus
8 Modus-Auswahl

Das Batterie Ladegerät SH-3.160 ist mit einem übersichtlichen Bedien- und Anzeigepanel ausgestattet. Die LEDs geben Ihnen jederzeit Auskunft über den gewählten Betriebsmodus, den Ladezustand des Akkus sowie einen kurzgeschlossenen, defekten oder verpolt angeschlossenen Akku.

Mit der MODE-Taste können Sie einfach und bequem die gewünschten Einstellungen vornehmen bzw. Ladeverfahren auswählen.

12 V AGM-Modus

Der 12 V AGM-Modus eignet sich zum Laden von 12 V AGM-Akkus ab 30 Ah. Der maximale Ladestrom beträgt 16 A. Die Ladeschlussspannung beträgt 14,7 V.

Stufe 1: Softstartphase
Die erste Ladestufe dient dazu, einen tiefentladenen Akku wieder in einen ladefähigen Zustand zu versetzen. Die Softstartphase entfällt, wenn die Akkuspannung mindestens 10,0 V beträgt.

Stufe 2: Konstantstromphase
Der Akku wird in dieser Phase konstant mit max. 16 A Ladestrom geladen.

Stufe 3: Konstantspannungsphase
In Stufe 3 erfolgt eine Ladung mit konstanter Spannung.

Stufe 4: Erhaltungsladung
Nach Erreichen der Ladeschlussspannung (14,7 V) wird der Akku konstant mit Strom versorgt.
Kapazitätsverluste durch Selbstentladung werden umgehend wieder ausgeglichen.

12 V Säure/Gel-Modus

Der 12 V Säure/Gel-Modus eignet sich zum Laden von 12 V Blei-Säure- bzw. Blei-Gel-Akkus ab 30 Ah. Der maximale Ladestrom beträgt 16 A. Die Ladeschlussspannung beträgt 14,4 V.

Stufe 1: Softstartphase
Die erste Ladestufe dient dazu, einen tiefentladenen Akku wieder in einen ladefähigen Zustand zu versetzen. Die Softstartphase entfällt, wenn die Akkuspannung mindestens 10,0 V beträgt.

Stufe 2: Konstantstromphase
Der Akku wird in dieser Phase konstant mit max. 16 A Ladestrom geladen.

Stufe 3: Konstantspannungsphase
In Stufe 3 erfolgt eine Ladung mit konstanter Spannung.

Stufe 4: Erhaltungsladung
Nach Erreichen der Ladeschlussspannung (14,4 V) wird der Akku konstant mit Strom versorgt.
Kapazitätsverluste durch Selbstentladung werden umgehend wieder ausgeglichen.

12 V Lithium-Modus

Der 12 V Lithium-Modus eignet sich zum Laden von 12 V LiFePO₄-Akkus ab 30 Ah mit integriertem Batteriemanagementsystem. Der maximale Ladestrom beträgt 16 A. Die Ladeschlussspannung beträgt 14,4 V.

Stufe 1: Prüfphase
Wenn das Batteriemanagementsystem (BMS) aufgrund zu niedriger Akkuspannung abgeschaltet ist, wird es über ein Steuersignal des Ladegeräts wieder aktiviert. Erst dann startet der Ladevorgang.

Stufe 2: Softstartphase
Die Softstartphase dient dazu, einen tiefentladenen Akku wieder in einen ladefähigen Zustand zu versetzen. Diese Ladestufe entfällt, wenn die Akkuspannung mindestens 10,0 V beträgt.

Stufe 3: Konstantstromphase
Der Akku wird in dieser Phase konstant mit max. 16 A Ladestrom geladen.

Stufe 4: Konstantspannungsphase
In dieser Ladestufe erfolgt eine Ladung mit konstanter Spannung.

Stufe 5: Erhaltungsladung
Nach Erreichen der Ladeschlussspannung (14,4 V) wird der Akku konstant mit Strom versorgt.
Kapazitätsverluste durch Selbstentladung werden umgehend wieder ausgeglichen.

12 V Calcium/Boost-Modus

Der 12 V Calcium/Boost-Modus eignet sich zum Laden von 12 V Calcium-Akkus ab 30 Ah oder zum Regenerieren von tiefentladenen/sulfatierten 12 V Blei-Säure-Akkus ab 30 Ah. Der maximale Ladestrom beträgt 16 A. Die Ladeschlussspannung beträgt 16 V.

Stufe 1: Softstartphase
Die erste Ladestufe dient dazu, einen tiefentladenen Akku wieder in einen ladefähigen Zustand zu versetzen. Die Softstartphase entfällt, wenn die Akkuspannung mindestens 10,0 V beträgt.

Stufe 2: Konstantstromphase I
Der Akku wird in dieser Phase konstant mit max. 16 A Ladestrom geladen.

Stufe 3: Konstantspannungsphase I
In Stufe 3 erfolgt eine Ladung mit konstanter Spannung (14,7 V).

Stufe 4: Prüfphase
Prüfung der Funktionsfähigkeit des Akkus.

Stufe 5: Konstantstromphase II
Akku wird bis zum Erreichen der Ladeschlussspannung konstant mit reduziertem Ladestrom von 5 A geladen.

Stufe 6: Konstantspannungsphase II
Akku wird konstant mit Spannung (16 V) versorgt, bis die Akkus vollständig geladen ist.

Stufe 7: Erhaltungsladung
Akku wird konstant mit Spannung (13,6 V) versorgt. Die Erhaltungsladung erfolgt mit reduziertem Ladestrom.

3 Jahre Hersteller-Garantie

Produkte von IVT und Staudte Hirsch werden qualitativ hochwertig und nach strengen Qualitätsrichtlinien gefertigt. Wir sind von der Langlebigkeit unserer Produkte so überzeugt, dass wir die gesetzlich vorgeschriebene Hersteller-Garantie kostenlos um ein zusätzliches Jahr verlängern.

Lieferumfang

Batterie Ladegerät Staudte Hirsch SH-3.160, 12 V, 16 A
Bedienungsanleitung in DE, GB

Einsatzempfehlung

Technische Daten

Eingang
Betriebsspannung	220 - 240 V AC, 50/60 Hz
Eingangsstrom (max.)	1,25 A
Leistungsaufnahme	270 VA
Ausgang
Geeignete Akkuspannung	12 V
Ladestrom (max.)	16 A ± 10 % AGM, Säure/Gel, Lithium und Calcium/Boost
Aufladbarer Akkutyp	12 V Blei-Akkus (Säure, Gel, AGM) 12 V Calcium-Akkus 12 V LiFePO₄-Akkus
Akku-Kapazität	Ab 30 Ah AGM, Säure/Gel, Lithium und Calcium/Boost
Ladeverfahren	Mehrstufig
Ladeschlussspannung	14,4 V ± 0,25 V Lithium-Modus 14,4 V ± 0,25 V Säure/Gel-Modus 14,7 V ± 0,25 V AGM-Modus 16,0 V ± 0,25 V Calcium/Boost-Modus
Allgemein
Rückstrom	< 0,5 mA
Schutzart	IP 20
Kabellänge	1,70 m (Netzkabel) 1,60 m (Anschlusskabel inkl. Adapter)

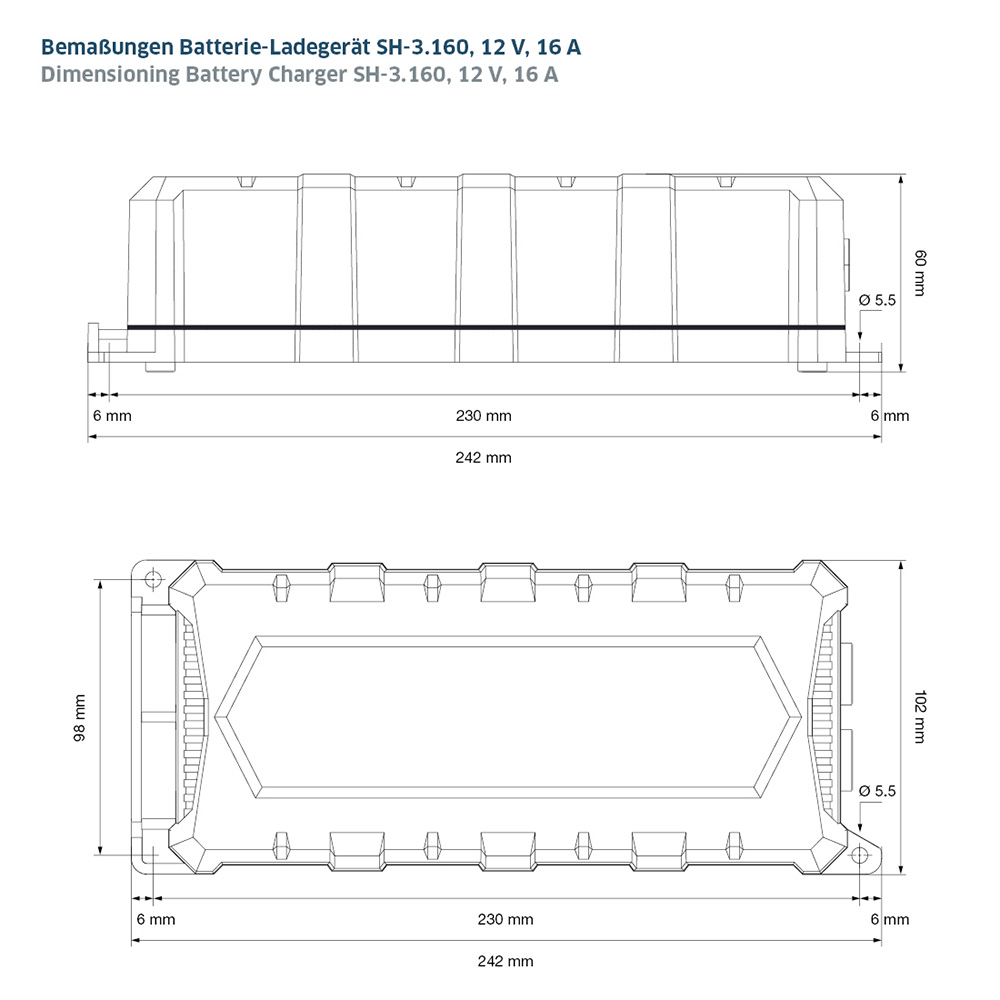

Abmessungen (L x B x H)	242 x 102 x 60 mm
Gewicht	960 g

Batterie Ladegerät Staudte Hirsch SH-3.160, 12 V, 16 A

Professionelles Schnellladegerät mit hohem Ladestrom – Verkürzt die Ladezeiten großer Akkus erheblich
