DC/DC Spannungswandler 24 V nach 12 V

Hocheffiziente Elektronik

Die getakteten Spannungswandler von IVT wurden dazu entwickelt, ein höheres 24 V-Gleichspannungssystem in ein niedrigeres 12 V-System zu konvertieren. Die hocheffiziente Elektronik garantiert einen einwandfreien und sicheren Betrieb von 12 V DC Geräten.

Sicher, konstant, schockresistent

Alle IVT Konverter sind dank vergossener Elektronik schockresistent und zeichnen sich aus durch hohe Effizienz, geringe Verlustleistung, stabile Ausgangsspannung und eine besonders kompakte und robuste Bauweise. Alle gängigen Schutzschaltungen sind serienmäßig integriert. Der Festeinbau in Fahrzeugen mit Straßenzulassung ist aufgrund der E-Zulassung erlaubt.

DC/DC Spannungswandler Sortiment von IVT

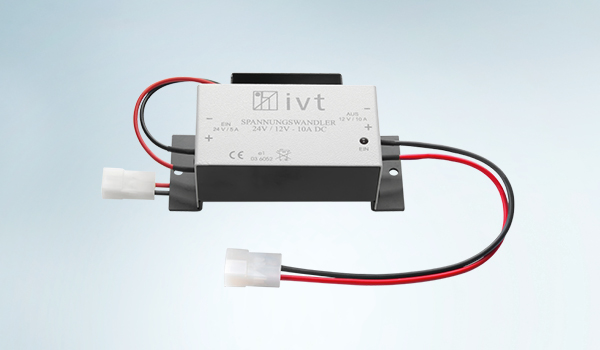

DC/DC Spannungswandler
24 V/12 V, 10 A

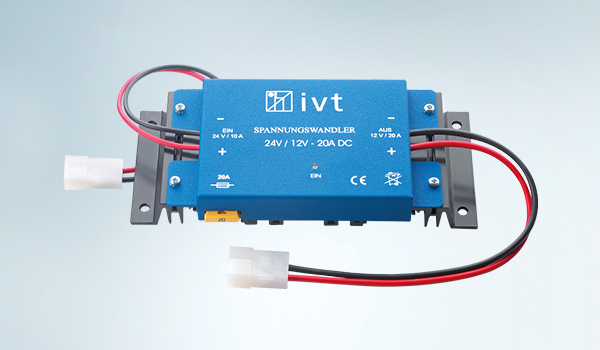

DC/DC Spannungswandler
24 V/12 V, 20 A

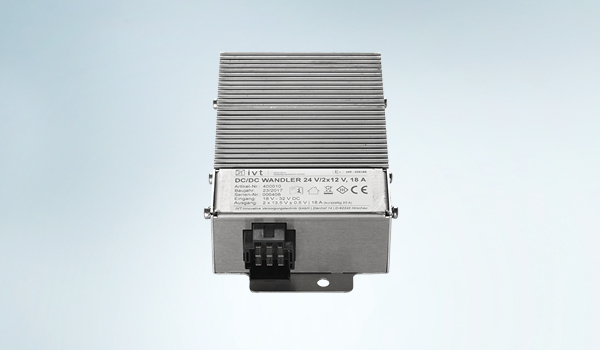

DC/DC Spannungswandler
24 V/2 x 12 V, 18 A

Vorteile IVT DC/DC Spannungswandler

Stabilisierte Ausgangsspannung

Im Eingangsspannungsbereich von 18 V DC bis max. 32 V DC liefern die Spannungswandler von IVT zuverlässig eine stabilisierte und konstante Ausgangsspannung von 13,8 V.

Diese Ausgangsspannung kann als Stromversorgung für verschiedenste 12 V Verbraucher, wie z.B. Unterhaltungselektronik, Navigationssysteme oder Kühlboxen, genutzt werden.

Schockresistenter Aufbau

Die DC/DC Spannungswandler von IVT sind resistent gegen Vibrationen und Stöße gemäß EN 60068-2-6/14/64/27.

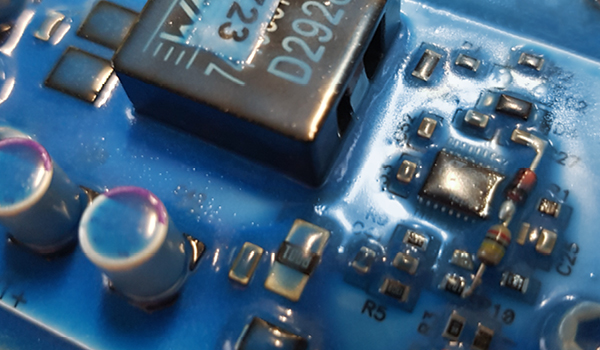

Die vergossene Elektronik garantiert einen langjährigen Betrieb unter widrigsten Bedingungen. Selbst bei ständigen Erschütterungen und Vibrationen, z.B. in großen Baumaschinen, arbeiten die Spannungswandler absolut zuverlässig und sicher.

E-Zulassung

Alle DC/DC Spannungswandler sind für den festen Einbau in allen Fahrzeugen mit Straßenzulassung geeignet, ob PKW, Nutzfahrzeuge oder sonstige Fahrzeuge mit 12 V bzw. 24 V Bordspannung.

Sie erfüllen die gesetzlichen Vorschriften der ECE-Regelung und besitzen somit die E-Zertifizierung.

Serienmäßige Schutzschaltungen

Bei diesen IVT Spannungswandler sind alle gängigen Schutzschaltungen serienmäßig integriert. Die Wandler sind gegen Verpolung und Kurzschluss am Ein- und Ausgang geschützt.

Die Ausgangsspannung wird im Falle einer Überlast bei konstantem Strom automatisch zurückgeregelt. Sollte die Kfz-Sicherung dennoch auslösen, kann diese im Bedarfsfall schnell und einfach getauscht werden.

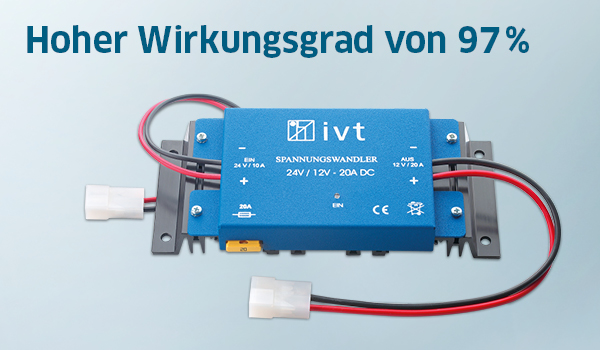

Minimaler Eigenstromverbrauch

Aufgrund des effizienten technischen Aufbaus wird beim 20 A Gleichspannungswandler ein Wirkungsgrad von 97 % erreicht und der Eigenstromverbrauch auf ein Minimum von nur 2 mA reduziert.

Ferner zeichnen sich alle IVT DC/DC-Wandler durch eine geringe Erwärmung aus.

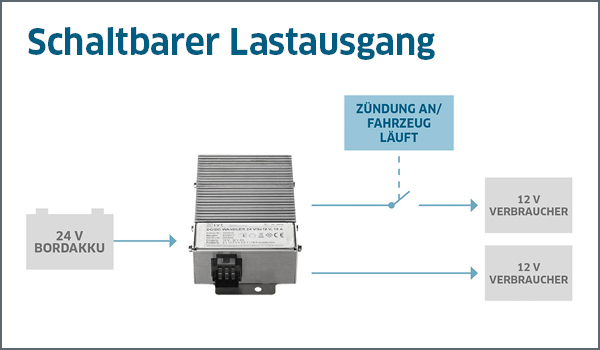

Schaltbarer Lastausgang

Der 18 A DC/DC Spannungswandler verfügt zudem über einen zweiten, schaltbaren 12 V DC Ausgang.

Der schaltbare 12 V Ausgang ist nur dann aktiv, wenn die Zündung des Fahrzeugs eingeschaltet ist.

Ein unnötiger Stromverbrauch und eine Belastung der Starterbatterie kann somit vermieden werden.

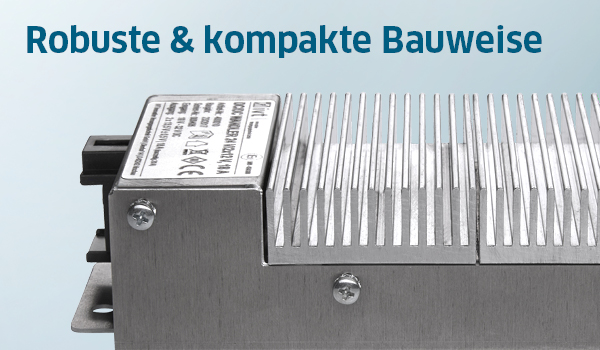

Robuste und kompakte Bauweise

Dank der ausgeklügelten Konstruktion sind die Spannungswandler besonders kompakt aufgebaut.

Die robusten Metall- bzw. Alugehäuse bieten zudem optimalen Schutz vor Stößen sowie Beschädigungen von außen.

Eine stabile Befestigung ist durch die in der Bodenplatte integrierten Bohrungen möglich.

Einsatzbereiche IVT-Wandler

IVT DC/DC-Spannungswandler werden seit Jahrzehnten professionell eingesetzt in Baumaschinen, LKWs, Gabelstaplern und Fahrzeugen der Land- und Forstwirtschaft.

Ferner werden die Wandler verbaut in Reisebussen, Motor- und Segelbooten sowie beim Camping und Caravaning in Wohnmobilen und Wohnwägen – häufig auch in Verbindung mit 24 V Solaranlagen und Windkraft.

Entwicklung & Herstellung in der EU

DC/DC Spannungswandler sind oft hohen Belastungen ausgesetzt und müssen auch unter schwierigen Bedingungen absolut zuverlässig funktionieren.

Deshalb verwenden wir in allen IVT-Geräten nur Qualitätsbauteile, stellen höchste Ansprüche an den Fertigungsprozess und testen jedes Produkt ausgiebig auf Herz und Nieren bevor es ausgeliefert wird.

Manchmal bedarf es individueller Lösungen

IVT fertigt Spannungswandler nach Ihren Vorgaben

Bei der Entwicklung unserer Produkte steht im Vordergrund, zu einem fairen Preis-Leistungs-Verhältnis möglichst viele Kundenbedürfnisse und Einsatzbereiche abzudecken. So entstehen Produkte, die vielseitig, robust, präzise und sicher eingesetzt werden können.

Sollten Sie darüber hinaus spezielle Wünsche und Anforderungen an unsere Produkte stellen, passen wir diese gerne nach Ihren Vorgaben an oder erarbeiten für Sie individuelle Lösungen.

Modellübersicht und Technische Daten


Modell	DC/DC-Wandler 24 V/12 V, 10 A	DC/DC-Wandler 24 V/12 V, 20 A	DC/DC-Wandler 24 V/2 x 12 V, 18 A
Eingang
Nennspannung	24 V DC	24 V DC	24 V DC
Spannungsbereich	18 V - 32 V DC	18 V - 30 V DC	18 V - 32 V DC
Sicherung	10 A	20 A	20 A
Eigenstromverbrauch	100 mA	2 mA	0,2 mA
Steuereingang	Nein	Nein	Ja
Spannung für Steuereingang	–	–	> 3,6 V
Anschlussbuchse	AMP FASTIN-FASTON Typ E	AMP FASTIN-FASTON Typ E	AMP JPT 966140-4, 9-polig
Anschlussleitung	2 x 1,5 mm²	2 x 1,5 mm²	–
Länge der Anschlussleitung	250 mm	250 mm	–
Ausgang
Ausgangsspannung, Leerlauf	13,8 V (± 3 %)	13,8 V (± 3 %)	14,0 V (± 1 %)
Ausgangsstrom (max.)	10 A	20 A	18 A (20 A für 0,5 h)
Restwelligkeit	100 mVpp	100 mVpp	100 mVpp
Ausgangsanschlüsse	1	1	2 (1 x aktivierbar über Steuereingang)
Anschlussbuchse	AMP FASTIN-FASTON Typ F	AMP FASTIN-FASTON Typ F	AMP JPT 966140-4, 9-polig
Anschlussleitung	2 x 2,5 mm²	2 x 2,5 mm²	–
Länge der Anschlussleitung	250 mm	250 mm	–
Allgemein
Betriebszustandsanzeige	LED	LED	Nein
Wirkungsgrad	85 %	97 %	> 87 %
Schutzart	IP 20	IP 20	IP 20
Gehäuse	Metall	Metall	Aluminium
Farbe	Grau, Schwarz	Blau, schwarz	Silber
E-Zulassung	Ja	Ja	Ja
Abmessungen (L x B x H)	142 x 73 x 48 mm	190 x 90 x 30 mm	144 x 80 x 37 mm
Gewicht	0,3 kg	0,4 kg	0,4 kg
Art.-Nr.	400005	400007	400010

Vorschau IVT DC/DC Spannungswandler Prospekt

Produktübersicht IVT DC/DC Spannungswandler
Die wichtigsten Informationen und technischen Daten
zu den IVT DC/DC Spannungswandler haben wir für Sie in einer
übersichtlichen Produktinformation zusammengefasst.
Download Pdf >

Modellübersicht und Technische Daten DC/DC-Spannungswandler

Modell	Beschreibung
DC/DC Wandler 24 V/12 V, 10 A	Eingang: 24 V DC Ausgang: 13,8 V Ausgangsstrom: 10 A Anschlussbuchse Eingang: AMP FASTIN-FASTON Typ E Anschlussbuchse Ausgang: AMP FASTIN-FASTON Typ F Wirkungsgrad: 85 % Abm.: 142 x 73 x 48 mm
DC/DC Wandler 24 V/12 V, 20 A	Eingang: 24 V DC Ausgang: 13,8 V Ausgangsstrom: 20 A Anschlussbuchse Eingang: AMP FASTIN-FASTON Typ E Anschlussbuchse Ausgang: AMP FASTIN-FASTON Typ F Wirkungsgrad: 97 % Abm.: 190 x 90 x 30 mm
DC/DC Wandler 24 V/2 x 12 V, 18 A	Eingang: 24 V DC Ausgang: 14,0 V Ausgangsstrom: 18 A Ausgangsanschlüsse: 2 (1 x schaltbar) Anschlussbuchse Eingang/Ausgang: AMP JPT 966140-4, 9-polig Wirkungsgrad: > 87 % Abm.: 144 x 80 x 37 mm
