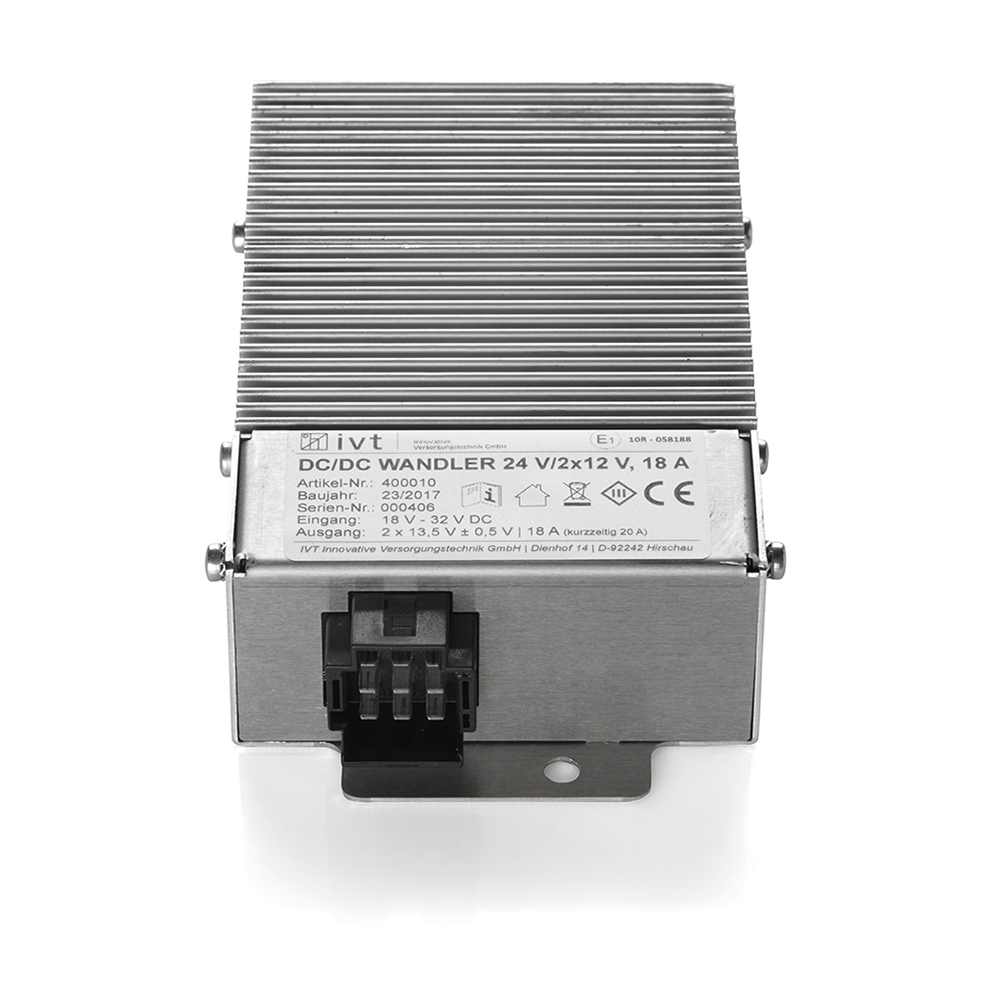

Hocheffizienter DC/DC Spannungswandler mit zusätzlichem Ausgangsanschluss – Sicher, konstant, schockresistent

Die Anzahl der in Fahrzeugen genutzten elektronischen Geräte nimmt stetig zu. Diese sind im Allgemeinen für 12 V ausgelegt, wie z.B. Unterhaltungselektronik, Navigationssysteme, Kühlboxen und vieles mehr. Um diese 12 V Verbraucher auch in Bordsystemen mit 24 V betreiben zu können, ist der Einsatz eines DC/DC Spannungswandlers zwingend erforderlich.

Der getaktete IVT Spannungswandler wurde dazu entwickelt eine Eingangsgleichspannung von 24 V in eine stabile 12 V DC Ausgangsspannung umzuwandeln. Die hocheffiziente Elektronik garantiert, dass bei der Spannungskonvertierung kaum Verluste entstehen.

Der 18 A DC/DC Spannungswandler verfügt zudem über einen zweiten, schaltbaren 12 V DC Ausgang.

Der IVT Konverter 18 A ist schockresistent und zeichnet sich aus durch hohe Effizienz, geringe Verlustleistung, stabile Ausgangsspannung und eine besonders kompakte und robuste Bauweise. Die vergossene Elektronik sowie das massive Metallgehäuse garantieren einen langjährigen Einsatz unter härtesten Bedingungen. Alle gängigen Schutzschaltungen sind serienmäßig integriert. Der Festeinbau in Fahrzeugen mit Straßenzulassung ist aufgrund der E-Zulassung erlaubt.

Die wichtigsten Merkmale und Features

Stabile und konstante Ausgangsspannung

Im Eingangsspannungsbereich von 18 V DC bis 32 V DC liefert der IVT Spannungskonverter zuverlässig eine stabilisierte und konstante Ausgangsspannung von 13,8 V. Diese Ausgangsspannung kann als Stromversorgung für verschiedenste 12 V Verbraucher, wie z.B. Unterhaltungselektronik, Navigationssysteme oder Kühlboxen, genutzt werden.

Zwei 12 V Ausgänge – einer davon schaltbar

Funktionsschema DC/DC Spannungswandler 24 V/2 x 12 V, 18 A

Der zweite 12 V Ausgang ist nur dann aktiv, wenn die Zündung des Fahrzeugs eingeschaltet ist.

Durch den zusätzlichen schaltbaren 12 V DC-Ausgang kann beispielsweise in einem Fahrzeug sichergestellt werden, dass die hier angeschlossenen Verbraucher nur bei laufendem Motor aktiv sind. Ein unnötiger Stromverbrauch und eine Belastung der Starterbatterie kann somit vermieden werden.

Schockresistent dank vergossener Elektronik

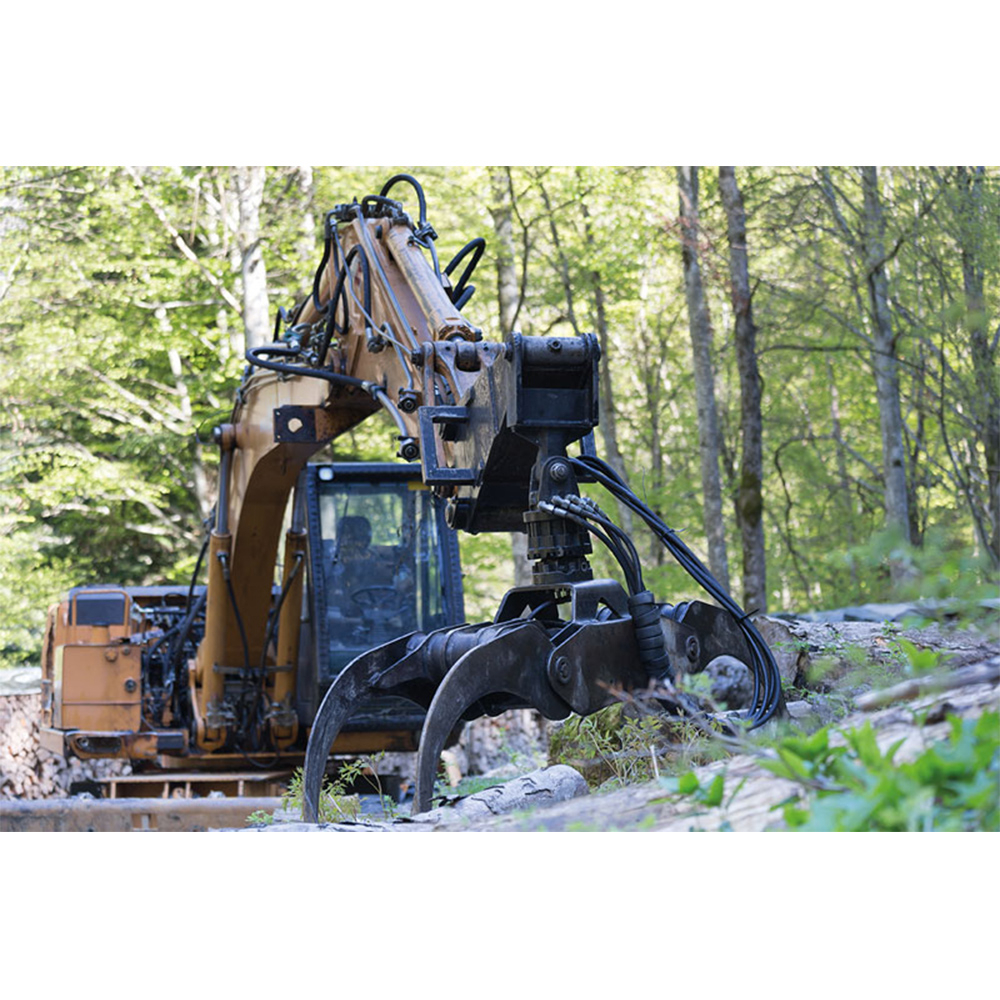

Die vergossene Elektronik garantiert einen langjährigen Betrieb unter widrigsten Bedingungen. Selbst bei ständigen Erschütterungen und Vibrationen, z.B. in großen Baumaschinen, arbeitet der Spannungswandler absolut zuverlässig und sicher.

Der DC/DC Spannungswandler ist nach EN 60068-2-6/14/64/27 geprüft.

Hoher Wirkungsgrad – äußerst geringer Eigenstromverbrauch

Aufgrund des effizienten technischen Aufbaus kann mit der 18 A Version ein Wirkungsgrad von > 87 % erreicht und der Eigenstromverbrauch auf ein Minimum von nur 0,2 mA reduziert werden. Ferner zeichnet sich dieser Wandler durch seine geringe Erwärmung aus.

Robuste und kompakte Bauweise

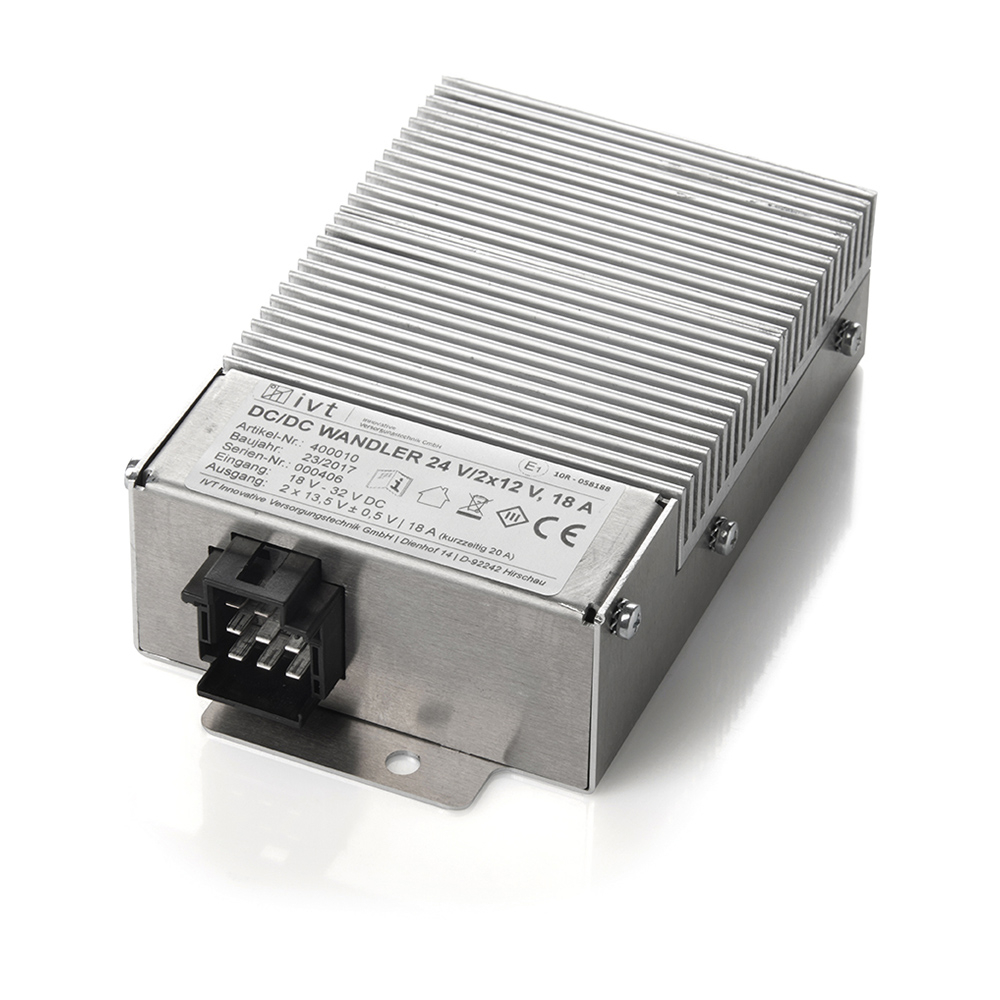

Dank der ausgeklügelten Konstruktion ist der Wandler besonders kompakt aufgebaut. Das robuste Alugehäuse bietet zudem optimalen Schutz vor Stößen sowie Beschädigungen von außen. Eine stabile Befestigung ist durch die in der Bodenplatte integrierten Bohrungen möglich.

Serienmäßige Schutzschaltungen

Bei diesem Spannungswandler sind alle gängigen Schutzschaltungen selbstverständlich serienmäßig integriert. Der Wandler ist gegen Verpolung und Kurzschluss am Ein- und Ausgang geschützt.

Im Falle einer Überlast wird die Ausgangsspannung bei konstantem Strom automatisch zurückgeregelt. Sollte dennoch die Kfz-Sicherung ausgelöst werden, kann diese im Bedarfsfall schnell und einfach getauscht werden.

E-Zulassung: Für Festeinbau in Fahrzeugen geeignet

Durch die E1-Zulassung ist dieser Wandler zum Festeinbau in verschiedensten Fahrzeugen mit 24 V Bordspannung geeignet. Der Anwendungsbereich reicht daher von Baustellenfahrzeugen, Gabelstaplern, Reisebussen, Pistenraupen über LKWs bis hin zu Wohnmobilen und Booten.

Einsatz in 24 V Solar-Inselanlagen

Auch bei einem bestehenden 24 V Solar-Inselsystem empfiehlt sich der Einsatz eines IVT Spannungswandlers um die Spannung auf 12 V zu reduzieren. Somit können auch vorhandene oder preisgünstige 12 V Geräte problemlos genutzt werden.

3 Jahre Hersteller-Garantie

IVT-Produkte werden qualitativ hochwertig und nach strengen Qualitätsrichtlinien gefertigt. Wir sind von der Langlebigkeit unserer Produkte deshalb so überzeugt, dass wir die gesetzlich vorgeschriebene Hersteller-Garantie kostenlos um ein zusätzliches Jahr verlängern. Akkus und Batterien sind von dieser Garantie ausgenommen.

Lieferumfang

DC/DC Spannungswandler 24 V/2 x 12 V, 18 A
Bedienungsanleitung DE, GB, FR, NL

Einsatzempfehlung

Bestens geeignet für den dauerhaften Einsatz in Baumaschinen, LKWs, Reisebussen, Gabelstapler, in Fahrzeugen der Land- und Forstwirtschaft, Motor- und Segelbooten sowie beim Camping und Caravaning in Wohnmobilen und Wohnwägen, auch in Verbindung mit 24 V Solaranlagen oder Windkraft.

Technische Daten

Eingang
Nennspannung	24 V DC
Spannungsbereich	18 V - 32 V DC
Sicherung	20 A
Eigenstromverbrauch	0,2 mA
Steuereingang	Ja
Spannung für Steuereingang	> 3,6 V
Anschlussbuchse	AMP JPT 966140-4, 9-polig
Ausgang
Ausgangsspannung, Leerlauf	14,0 V (± 1 %)
Ausgangsstrom (max.)	18 A (20 A für 0,5 h)
Restwelligkeit	100 mVpp
Ausgangsanschlüsse	2 (1 x aktivierbar über Steuereingang)
Anschlussbuchse	AMP JPT 966140-4, 9-polig
Allgemein
Betriebszustandsanzeige	Nein
Wirkungsgrad	> 87 %
Schutzart	IP 20
Gehäuse	Aluminium
Farbe	Silber
E-Zulassung	Ja

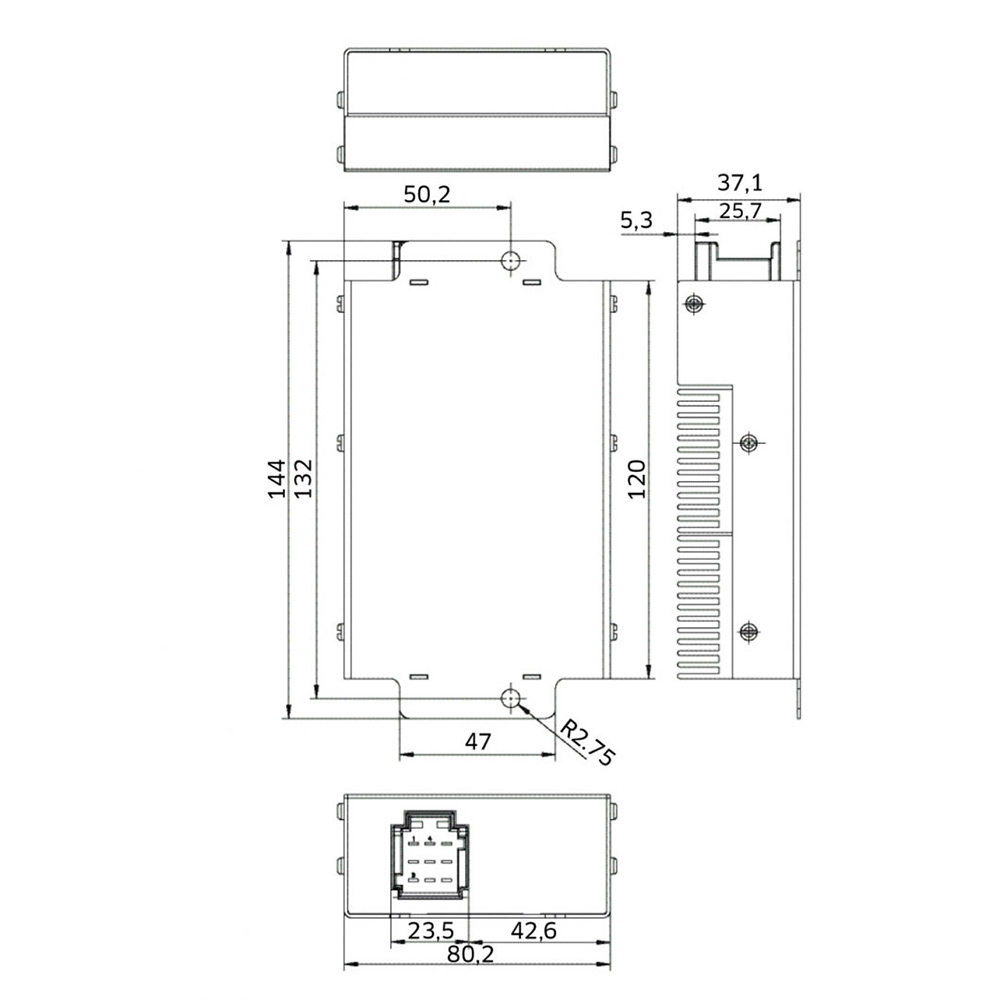

Abmessungen (L x B x H)	144 x 80 x 37 mm
Gewicht	0,4 kg

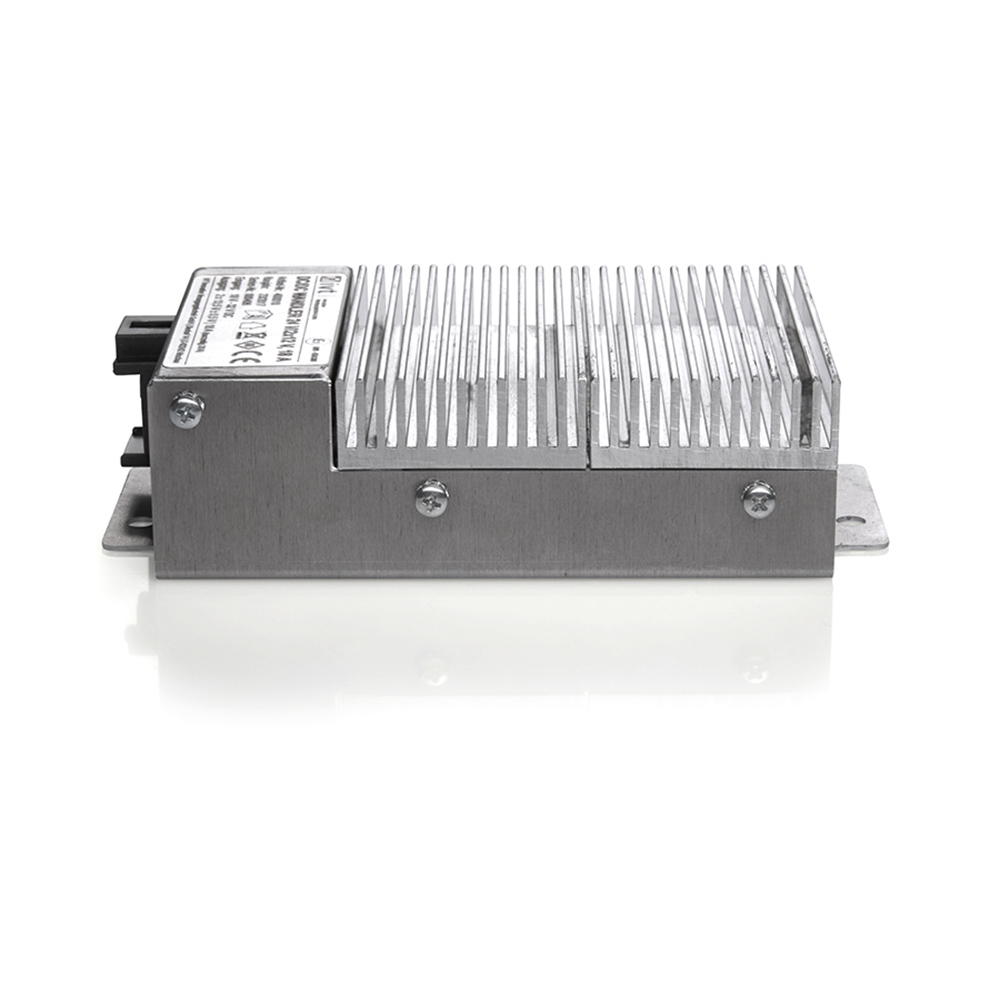

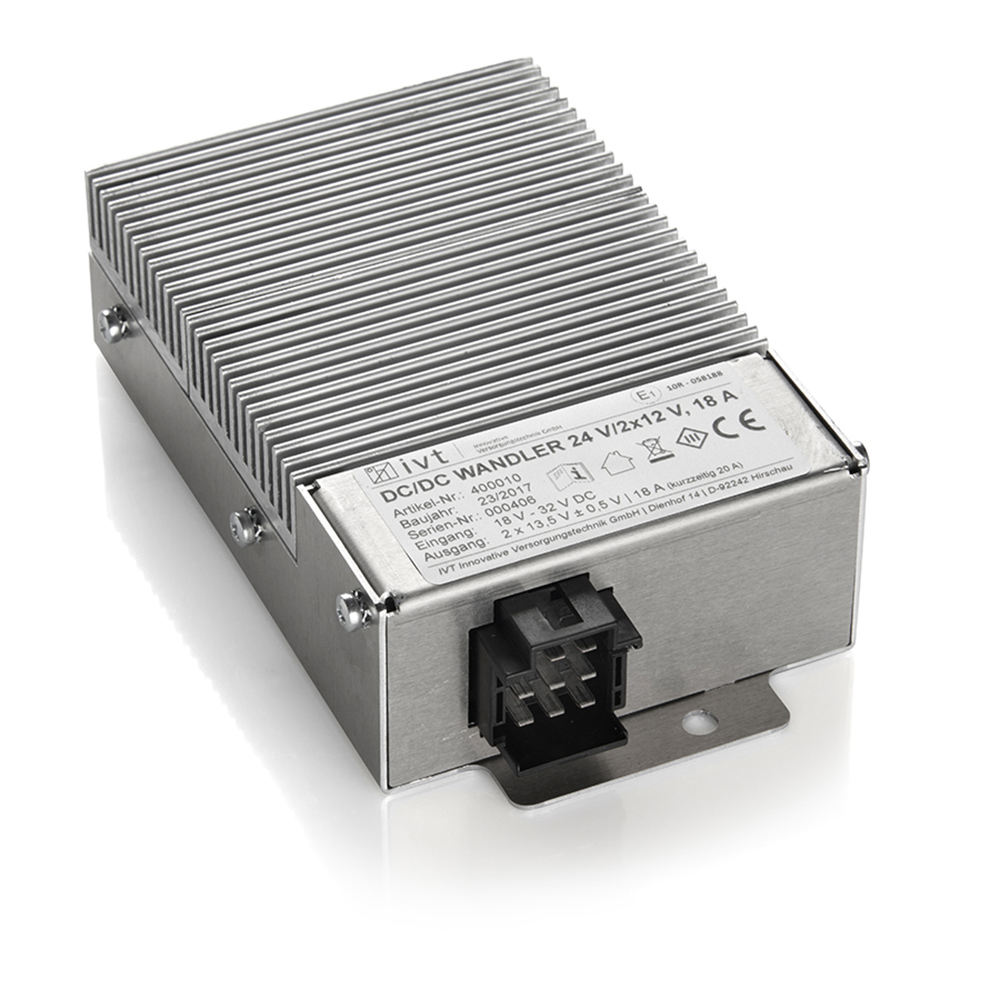

DC/DC Spannungswandler IVT 24 V/2 x 12 V, 18 A
