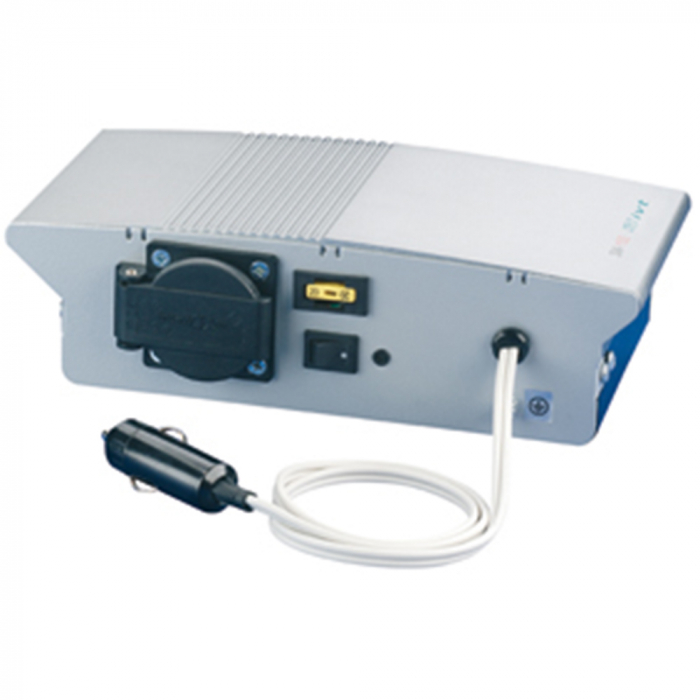

Sinus Wechselrichter IVT SW-150, 12 V, 150 W

Die wichtigsten Merkmale und Features

Merkmale & Features

Echte Sinus-Wechselspannung 230 V/50 Hz

Die präzise Steuerung erzeugt aus einer 12 V bzw. 24 V Gleichspannung eine reine Sinus-Ausgangsspannung von 230 V/50 Hz

Grafik Echte Sinus Wechselspannung

Die digitale Steuerung erzeugt aus einer 12 V bzw. 24 V Gleichspannung eine reine Sinus-Ausgangsspannung von 230 V/50 Hz

Grafik Echte Sinus Wechselspannung

Mikroprozessorgesteuerte Elektronik

Durch die mikroprozessorgesteuerte Elektronik erfolgt vollautomatisch eine ständige Überwachung und Regelung der wichtigsten Betriebsparameter wie beispielsweise Eingangsspannung und Frequenz. Dadurch wird die konstante Stabilität der Ausgangsspannung gewährleistet.

Dauerleistung 150 W – Spitzenausgangsleistung 300 W

Vor allem bei Verbrauchern, die einen hohen Einschaltstrom benötigen, verläuft der Start nicht immer reibungslos. Aus diesem Grund ist der SW-150 so ausgelegt, dass er kurzfristig das Doppelte der Dauerausgangsleistung erbringen kann.

Hinweis: Zur Ermittlung des passenden Wechselrichters benötigen Sie Ihren Gesamtleistungsbedarf. Dieser setzt sich aus der Summe der Leistungen (W bzw. VA) der einzelnen Verbraucher zusammen. Wir empfehlen Ihnen eine Leistungsreserve von 30 - 40 % nach oben einzukalkulieren.

Powerstart-Funktion für Verbraucher mit hohem Einschaltstrom

Der SW-Wechselrichter ist zudem mit der Powerstart-Funktion ausgestattet.

Vorteil: Verbraucher mit hohem Einschalt- oder Anlaufstrom werden kurz hintereinander mehrmals mit maximaler Ausgangsleistung des Wechselrichters angesteuert, somit wird ein zuverlässiger Anlauf leistungsstarker Verbraucher erleichtert.

Flexibler Anschluss über 12 V-Kfz-Adapter

Der SW-150 kann flexibel in unterschiedlichen Fahrzeugen eingesetzt werden. Bei Bedarf wird der Kfz-Adapterstecker einfach in die 12 V-Buchse des Fahrzeugs oder Bootes gesteckt, ein Festeinbau ist nicht zwingend erforderlich.

E-Zulassung: Für Festeinbau in Fahrzeugen geeignet

Die Sinus Wechselrichter erfüllen die gesetzlichen Vorschriften der ECE-Regelung und besitzen somit die E-Zertifizierung. Sie sind für den festen Einbau in allen Fahrzeugen mit Straßenzulassung geeignet, ob PKW, Nutzfahrzeuge oder sonstige Fahrzeuge mit 12 V Bordspannung.

Galvanische Trennung der Eingangs- und Ausgangsstufe

Galvanische Trennung
Dank galvanischer Trennung besteht keine elektrisch leitfähige Verbindung zwischen dem Eingangs- und Ausgangsstromkreis. Deshalb ist selbst für den gewerblichen Einsatz bei Anschluss nur eines 230 V-Verbrauchers keine zusätzliche Personenschutzeinrichtung (FI- oder DI-Schalter) erforderlich.

Bitte beachten Sie:
Bei Anschluss einer Mehrfachsteckdose und gleichzeitigem Einsatz mehrerer 230 V-Verbraucher schreiben die Berufsgenossenschaften vor, dass jeder weitere Verbraucher mit einem separatem FI- oder DI-Schutzschalter abgesichert werden muss. Bitte informieren Sie sich bei Ihrer Berufsgenossenschaft oder im Internet unter: www.dguv.de >

Umfangreiche Schutzfunktionen

IVT Wechselrichter der SW-Serie arbeiten auch unter härtesten Bedingungen absolut zuverlässig und sicher. Serienmäßig sind sie gegen Überlast, Kurzschluss und Überhitzung geschützt. Eine drohende Tiefentladung des Akkus wird durch optische Vorwarnung (LED) angezeigt und durch automatische Abschaltung verhindert.

Sicherer Ausgang – 230 V Schutzkontakt-Steckdose

Ausgangssteckdose passend für Stecker-Typ: F, C
Der Sinus Wechselrichter IVT SW-150 ist serienmäßig mit einer 230 V Schutzkontakt-Steckdose, passend für die in Deutschland und den meisten europäischen Ländern gängigen Stecker-Typen C (Eurostecker) und F (Schukostecker^®), ausgestattet.

Kompakte Bauweise, besonders leicht

Herkömmliche Wechselrichter werden häufig mit großen Ringtransformatoren bestückt. Dies hat zur Folge, dass diese schwer und unhandlich sind. Im Gegensatz dazu arbeiten die mikroprozessorgesteuerten IVT-Wechselrichter dank innovativer Technik digital: große, schwere Bauteile entfallen und werden durch kleine und leistungsstarke Bauteile ersetzt.

Das wertvolle Innenleben des Wechselrichters wird durch ein stabiles Gehäuse geschützt. Die Wechselrichter der SW-Serie können als Standgerät verwendet oder an einer Wand befestigt werden.

3 Jahre Hersteller-Garantie

IVT-Produkte werden qualitativ hochwertig und nach strengen Qualitätsrichtlinien gefertigt. Wir sind von der Langlebigkeit unserer Produkte deshalb so überzeugt, dass wir die gesetzlich vorgeschriebene Hersteller-Garantie kostenlos um ein zusätzliches Jahr verlängern.

Lieferumfang

Sinus Wechselrichter SW-150, 12 V
Bedienungsanleitung DE, EN, FR, NL

Einsatzempfehlung

Technische Daten

Eingang
Nennspannung	12 V
Spannungsbereich DC	11 - 15 V
Nenneingangsstrom	12,5 A
Eingangsstrom max.	25 A
Tiefentladeschutzspannung	10,5 V
Tiefentladeschutzspannung, einstellbar	Nein
Vorwarnung Tiefentladeschutzabschaltung	11,5 V
Wiedereinschaltspannung	12,5 V
Nennaufnahmeleistung, Leerlauf	3,3 W
Ausgang
Ausgangsspannung AC (- 8 %/+ 5 %)	225 V
Frequenz (± 1 %)	50 Hz
Signalform	Sinus
Dauer-Ausgangsstrom	0,67 A
Dauer-Ausgangsleistung	150 VA
Spitzen-Ausgangsleistung (max. 2 s)	300 VA
Leistungsfaktor	cos phi > 0,8
Nennwirkungsgrad	> 88 %
Allgemein
Eingangsanschluss	12 V DC Kfz-Adapter
Ausgangsanschluss	1 x Schutzkontaktsteckdose
Passend für Stecker-Typ	C, F
Ausgangsanschluss USB (Typ A)	Nein
Temperaturbereich	-25 °C bis +60 °C
Sleep-Funktion	Nein
Standby Funktion	Nein
Galvanische Trennung (Ein-/Ausgang)	Ja
Powerstart-Funktion	Ja
E-Zulassung	Ja
Anschluss für Fernschalter	Nein
Lüfterkühlung	Nein
Abmessungen (L x B x H)	120 x 245 x 70 mm
Gewicht	1,3 kg
