Fernbedienung Touchscreen IVT FB-04, kabelgebunden für DSW-Wechselrichter und MPPTplus+ Solar-Controller

  • Geeignet für MPPTplus+ Solar-Controller-Serie
  • Geeignet für Digitale-Sinus-Wechselrichter-Serie
  • Verwaltung der wichtigsten Parameter
  • Dauerhafte Überwachung der Anlage
  • Datenspeicherung auf SD Karte möglich
  • Kabellänge 1,8 m

Art.-Nr. 200051 | EAN 4030072200516

198,00 EUR

inkl. MwSt.

Vertriebspartner werden
Bei IVT Partner kaufen

Komfortables Steuern und Überwachen von bis zu 4 Geräten

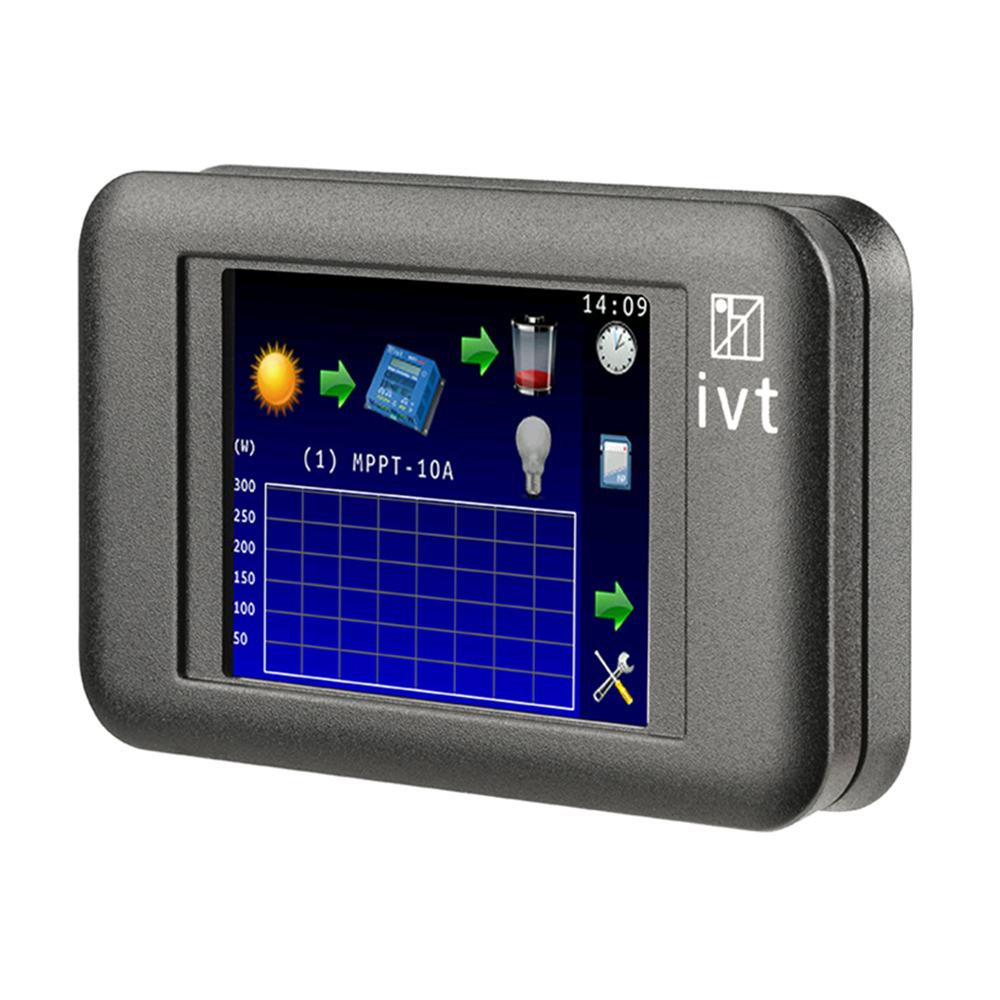

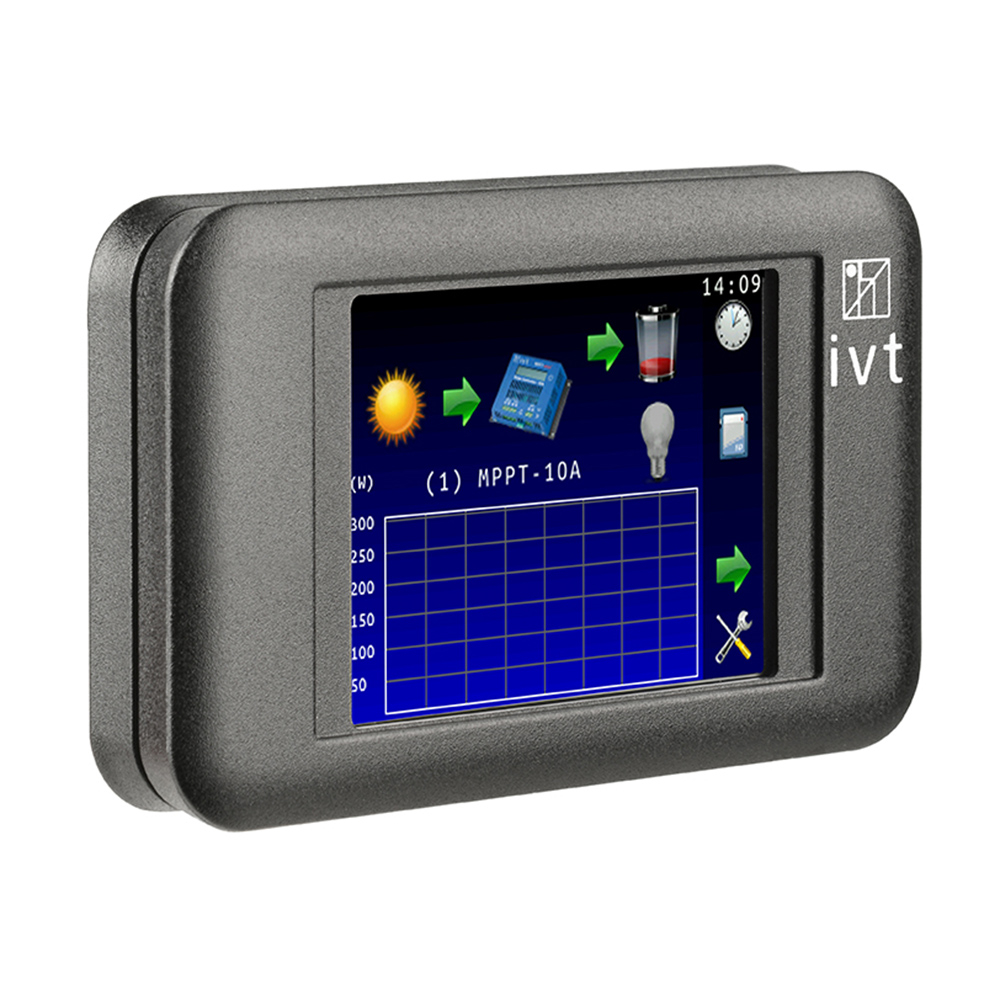

Die kabelgebundene Fernbedienung Touchscreen FB-04 ist mit allen Solar-Controllern der MPPTplus+ Serie sowie den Wechselrichtern der DSW-Serie kompatibel. Mit der Fernbedienung können ortsunabhängig bis zu 4 Geräte individuell gesteuert und überwacht werden. Dabei müssen die Geräte nur untereinander mittels USB-Kabel verbunden werden.

Zum automatischen Ein-/Ausschalten Ihrer Wechselrichter und Solar-Controller ist eine Timer-Funktion integriert. Es können unabhängig voneinander max. 2 Betriebszeiten programmiert werden. Die Bedienung und Überwachung der wichtigsten Betriebsparameter erfolgt über den farbigen LCD-Touchscreen.

Die Kabel-Fernbedienung wird über das mitgelieferte USB-Kabel mit Strom versorgt.



Kabellänge 1,8 m CE Hergestellt in Europa 3 Jahre Garantie



Die wichtigsten Merkmale und Features

Fernbedienung: MPPTplus+ Solar-Controller

+
Mit Hilfe der Fernbedienung können Sie die Ladeschlussspannung, den Tiefentladeschutz und die Temperaturkompensation einstellen sowie die Solarleistung auswerten und überwachen. Der Ladestrom kann begrenzt werden, was vor allem beim Laden kleinerer Akkus von Bedeutung ist.

Die Betriebsdaten lassen sich auf einer handelsüblichen SD-/SDHC-Speicherkarte sichern und als Textdatei (*.txt) ausgeben.

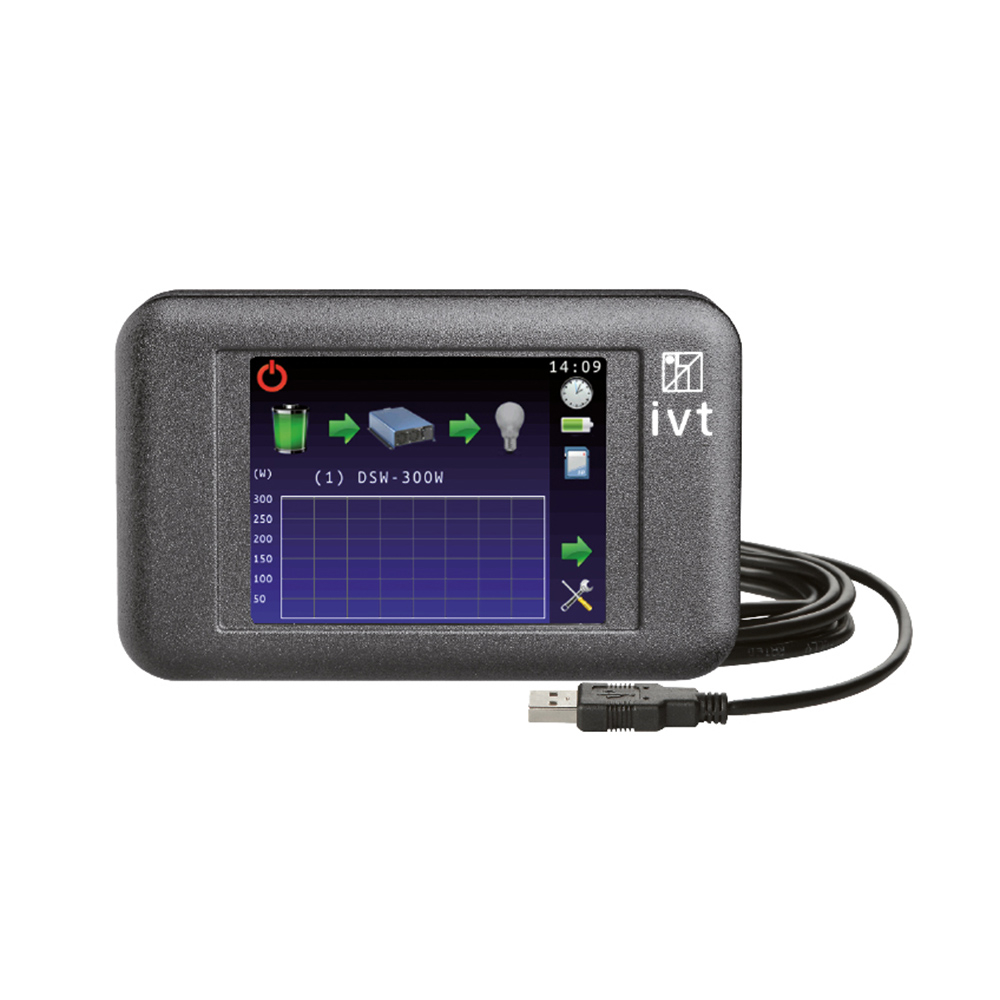

Fernbedienung: DSW-Wechselrichter

+

Mittels der Fernbedienung ist es möglich, eingangsseitig den Status der angeschlossenen Batterie zu überprüfen und ausgangsseitig die Ausgangsparameter (Ausgangsspannung, Ausgangsstrom und Ausgangsleistung) abzufragen. Weiterhin kann der Tiefentladeschutz individuell parametriert und der Lastausgang mittels der Fernbedienung ein- bzw. ausgeschaltet werden.

Die Betriebsdaten lassen sich auf einer handelsüblichen SD-/SDHC-Speicherkarte sichern und als Textdatei (*.txt) ausgeben.

Datenaufzeichnung der wichtigsten Betriebsdaten

+

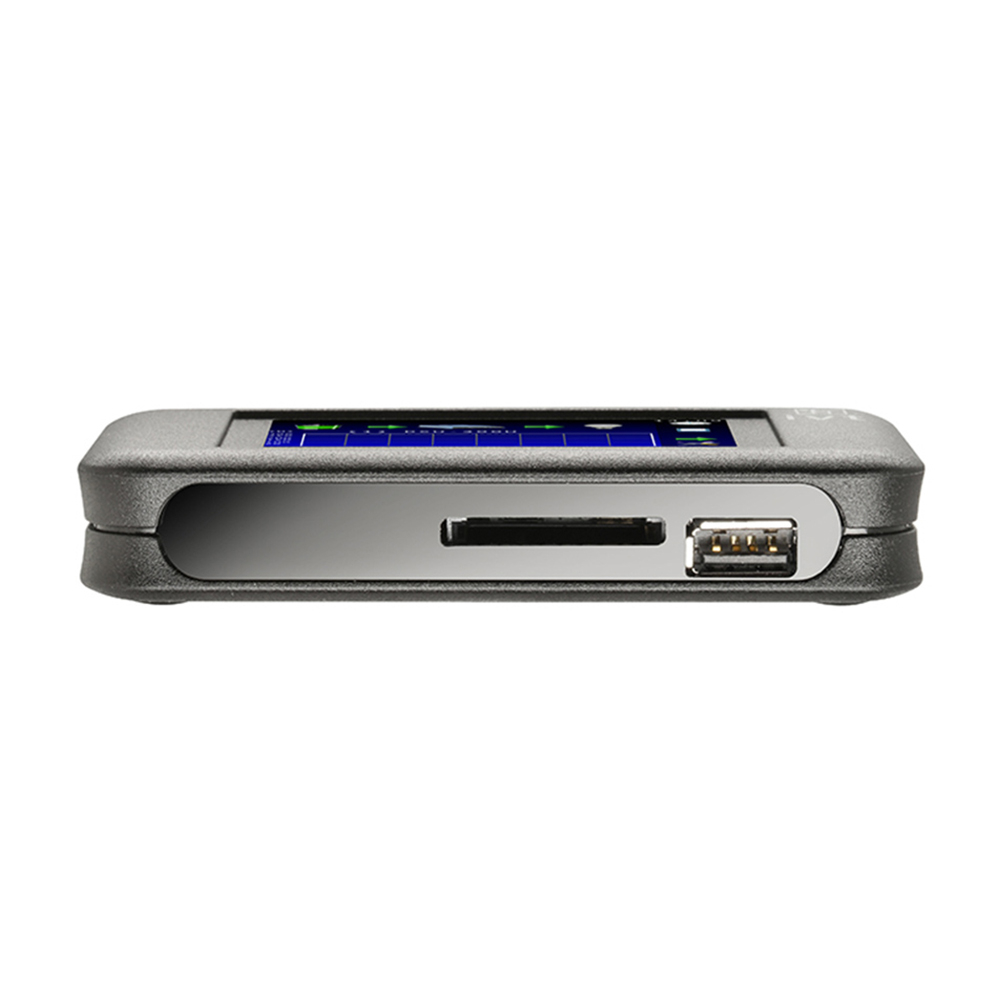

Die wichtigsten Betriebsdaten des Wechselrichters bzw. des Solar-Controllers können in Echtzeit auf einer Speicherkarte (SD oder SDHC) gesichert und über herkömmliche Tabellenkalkulationsprogramme importiert werden. Die Parameter werden im 5 Minuten Intervall aufgezeichnet. Am PC lassen sich die importierten Daten auswerten und weiter verarbeiten (z.B. Grafiken erstellen).

Datenaufzeichnung MPPTplus+ Solar-Controller
Fernbedienung FB-04 und Webbox-LCD

  • Datum (Date)
  • Uhrzeit (Time)
  • Solarleistung (Ps)
  • Solarstrom (Is)
  • Batteriespannung (Ub)
  • Batterie(lade)strom (lb)
  • Laststrom (II)


Datenaufzeichnung DSW-Wechselrichter
Fernbedienung FB-04 und Webbox-LCD

  • Datum (Date)
  • Uhrzeit (Time)
  • Ausgangsleistung (Ps)
  • Ausgangsspannung (Uo)

Wichtiger Hinweis zur Datenaufzeichnung

+
Die Funktionen der Fernbedienung können nur dann genutzt werden, wenn sich Wechselrichter und Solar-Controller im aktiven Betriebszustand befinden.
Die Stromversorgung der Fernbedienung wird unterbrochen, sobald die Stromsparfunktionen (Sleep, Standby) ansprechen.

3 Jahre Hersteller-Garantie

+


IVT-Produkte werden qualitativ hochwertig und nach strengen Qualitätsrichtlinien gefertigt. Wir sind von der Langlebigkeit unserer Produkte deshalb so überzeugt, dass wir die gesetzlich vorgeschriebene Hersteller-Garantie kostenlos um ein zusätzliches Jahr verlängern. Akkus und Batterien sind von dieser Garantie ausgenommen.

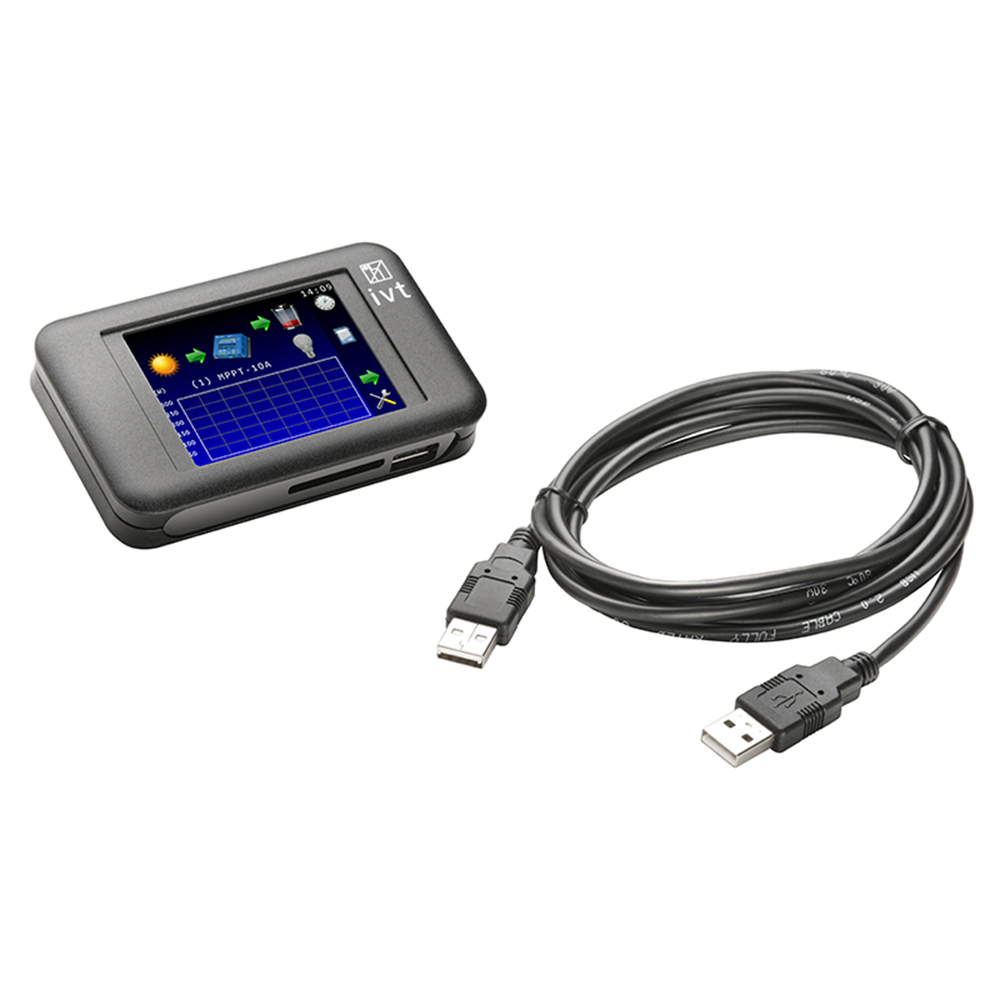

Lieferumfang

+
  • Kabelgebundene Fernbedienung FB-04
  • USB-Kabel (1,8 m)
  • Bedienungsanleitung DE, GB


Hinweis: Die Speicherkarte ist nicht im Lieferumfang enthalten.


Technische Daten

Betriebsspannung
10 V
Eigenstromverbrauch  45 mA
Speicherbatterie CR1220
Anschlusskabel USB Type A
Kabellänge 1,8 m
Speicherkarte  SD/SDHC
Gehäuse  Kunststoff
Abmessungen  105 x 65 x 20 mm
Gewicht  95 g
