Preisgünstiger Shunt Laderegler – Einfach, leicht und zuverlässig

Der preis-/leistungsstarke 6 A Shunt Solar-Laderegler ist ideal für kleine und mittlere Solaranlagen. Er erkennt selbständig, ob ein 12 V- bzw. 24 V-System angeschlossen ist. Der Shunt Laderegler ist mit den wesentlichen Regelungs- und Schutzfunktionen ausgestattet, die für ein schonendes und sicheres Laden und Entladen von Blei-Säure- und Blei-Gel-Akkus notwendig sind:

PWM-Ladeverfahren
Überladeschutz
Gasungsregelung
Tiefentladeschutz

Die wichtigsten Merkmale und Features

Geeignet für 12 V- und 24 V-Solarsysteme

+

Der Solar-Laderegler kann sowohl für 12 V- als auch 24 V-Akkusysteme eingesetzt werden. Der Systemabgleich erfolgt automatisch.

Tiefentlade- und Überladeschutz

+

Der integrierte Tiefentladeschutz schaltet den Lastausgang automatisch ab, sobald die Batteriespannung unter die Mindestspannung sinkt. Wenn die Batterie nachgeladen wurde und die Batteriespannung über die Rücksetzspannung steigt, schaltet der Solar-Laderegler den Lastausgang automatisch wieder zu.

Ein Überladen wird dank integriertem Überladeschutz verhindert.

Automatische Temperaturkompensation

+

Der eingebaute Temperatursensor sorgt auch bei schwankenden Temperaturen für eine möglichst optimale Ladung der Batterie. Die Ladeschluss- und Gasungsschlussspannung werden dynamisch an die herrschende Temperatur angepasst. Bei hohen Temperaturen wird die Schlussspannung herabgesetzt, bei niedrigen Temperaturen erhöht.

Gasungsregelung

+

Wird eine Blei-Batterie längere Zeit ohne kontrollierte Gasentwicklung betrieben, können sich schädliche Säureschichten bilden.

Der Solar-Laderegler beseitigt bzw. verhindert die Bildung von Säureschichten durch kontrolliertes Gasen. Dieses Verhalten ist ebenfalls temperaturabhängig und wird durch den eingebauten Temperaturfühler kompensiert.

LED-Anzeige

+

Drei LEDs geben Auskunft über drohende Tiefentladung, den aktuellen Ladezustand sowie den Betriebszustand der Batterie.

Persönliche Beratung

+

Haben Sie noch Fragen? Unser fachkundiges Personal berät Sie gerne in allen Fragen zu den Themen Wechselrichter, Spannungswandler, Solartechnik, Ladetechnik sowie Mobiles Licht. Sprechen Sie uns an.

Telefon: +49 9622 719910
E-Mail: info@ivt-hirschau.de

3 Jahre Hersteller-Garantie

+

IVT-Produkte werden qualitativ hochwertig und nach strengen Qualitätsrichtlinien gefertigt. Wir sind von der Langlebigkeit unserer Produkte deshalb so überzeugt, dass wir die gesetzlich vorgeschriebene Hersteller-Garantie kostenlos um ein zusätzliches Jahr verlängern. Akkus und Batterien sind von dieser Garantie ausgenommen.

Lieferumfang

+

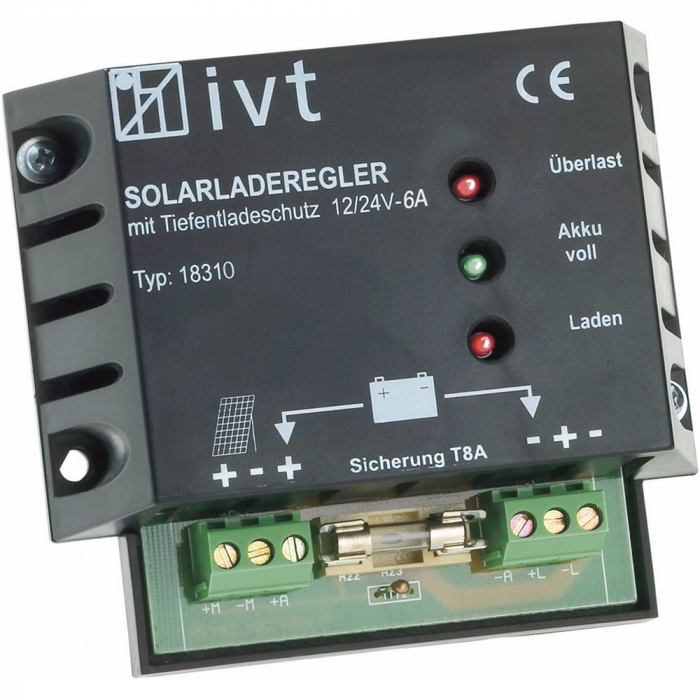

Shunt Solar-Laderegler 12 V/24 V, 6 A
Bedienungsanleitung in DE, GB, FR, NL

Individuelle Solar Inselanlagen von IVT: Fragebogen downloaden

Technische Daten

Akkusystemspannung	12 V \| 24 V
Unterstützte Akku-Typen	Blei-Säure, Blei-Gel
Art der Laderegelung	PWM Shunt
Max. Modulleistung	55 W \| 110 W
Max. Modulspannung	22 V \| 35 V
Max. Modul-/Ladestrom	5 A
Laststrom	6 A
Eigenstromverbrauch	5 mA
Sicherung	6,3 A
Temperaturfühler	Ja
Betriebstemperaturbereich	-25 °C bis +50 °C
Gemeinsames Masse Potential (Minuspol)	Nein
Schaltbare Lastausgang	Nein
Anzeige	LED
Gehäuse	Kunststoff
Abmessungen (L x B x H)	98 x 88 x 35 mm
Gewicht	120 g
Ladeparameter
Ladeschlussspannung	13,7 V \| 27,4 V
Ladeschlussspannung, Gasung deaktiviert	14,1 V \| 28,2 V
Erhaltungsladung	13,7 V \| 27,4 V
Erhaltungsladung, Gasung deaktiviert	14,1 V \| 28,2 V
Gasung aktiv ab	12,4 V \| 24,8 V
Gasungsentspannung	14,5 V \| 29,0 V
Temperaturkompensation	24 mV/K \| 48 mV/K
Temperaturkompensation, bei Gasung	18 mV/K \| 36 mV/K

Tiefentladeschutz Lastausgang
Abschaltspannung	11,1 V \| 22,2 V
Rücksetzspannung	12,6 V \| 25,2 V
