Echte Sinus-Wechselspannung 230 V/50 Hz

Die präzise Steuerung erzeugt aus einer 12 V bzw. 24 V Gleichspannung eine reine Sinus-Ausgangsspannung von 230 V/50 Hz

Grafik Echte Sinus Wechselspannung

Die digitale Steuerung erzeugt aus einer 12 V bzw. 24 V Gleichspannung eine reine Sinus-Ausgangsspannung von 230 V/50 Hz

Grafik Echte Sinus Wechselspannung

Mikroprozessorgesteuerte Elektronik

Durch die mikroprozessorgesteuerte Elektronik erfolgt vollautomatisch eine ständige Überwachung und Regelung der wichtigsten Betriebsparameter wie beispielsweise Eingangsspannung und Frequenz. Dadurch wird die konstante Stabilität der Ausgangsspannung gewährleistet.

Dauerleistung 300 W – Spitzenausgangsleistung 600 W

Vor allem bei Verbrauchern, die einen hohen Einschaltstrom benötigen, verläuft der Start nicht immer reibungslos. Aus diesem Grund ist der SW-300 so ausgelegt, dass er kurzfristig das Doppelte der Dauerausgangsleistung erbringen kann.

Hinweis: Zur Ermittlung des passenden Wechselrichters benötigen Sie Ihren Gesamtleistungsbedarf. Dieser setzt sich aus der Summe der Leistungen (W bzw. VA) der einzelnen Verbraucher zusammen. Wir empfehlen Ihnen eine Leistungsreserve von 30 - 40 % nach oben einzukalkulieren.

Powerstart-Funktion für Verbraucher mit hohem Einschaltstrom

Der SW-Wechselrichter ist zudem mit der Powerstart-Funktion ausgestattet.

Vorteil: Verbraucher mit hohem Einschalt- oder Anlaufstrom werden kurz hintereinander mehrmals mit maximaler Ausgangsleistung des Wechselrichters angesteuert, somit wird ein zuverlässiger Anlauf leistungsstarker Verbraucher erleichtert.

E-Zulassung: Für Festeinbau in Fahrzeugen geeignet

Die Sinus Wechselrichter erfüllen die gesetzlichen Vorschriften der ECE-Regelung und besitzen somit die E-Zertifizierung. Sie sind für den festen Einbau in allen Fahrzeugen mit Straßenzulassung geeignet, ob PKW, Nutzfahrzeuge oder sonstige Fahrzeuge mit 12 V Bordspannung.

Umfangreiche Schutzfunktionen

IVT Wechselrichter der SW-Serie arbeiten auch unter härtesten Bedingungen absolut zuverlässig und sicher. Serienmäßig sind sie gegen Überlast, Kurzschluss und Überhitzung geschützt. Eine drohende Tiefentladung des Akkus wird durch optische Vorwarnung (LED) angezeigt und durch automatische Abschaltung verhindert.

Zwei Ausgangssteckdosen

Ausgangssteckdose passend für Stecker-Typ: F, C und C

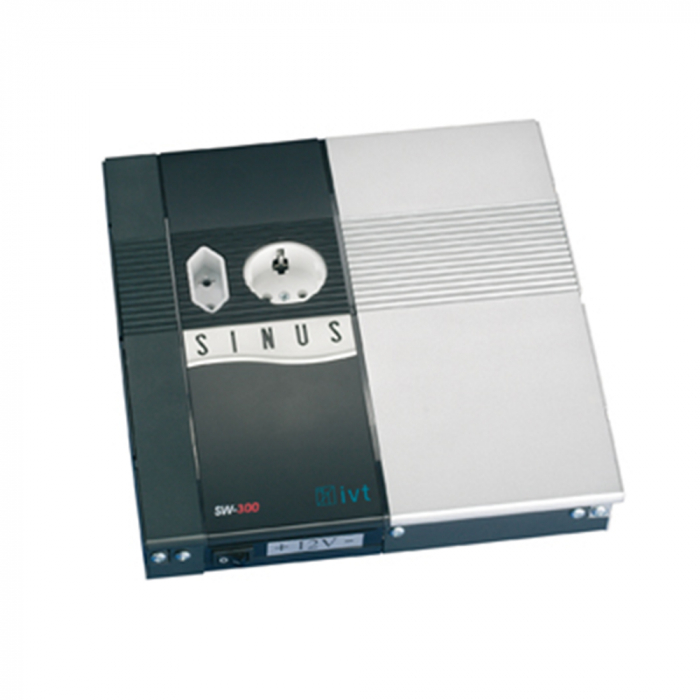

Der Sinus Wechselrichter IVT SW-300 ist serienmäßig mit zwei Ausgangssteckdosen ausgestattet.

Zur Stromentnahme stehen Ihnen eine 230 V Schutzkontakt-Steckdose, passend für die Stecker-Typen C (Eurostecker) und F (Schukostecker®), sowie eine Eurosteckdose (Stecker-Typ C) zur Verfügung.

Kompakte Bauweise, besonders leicht

Herkömmliche Wechselrichter werden häufig mit großen Ringtransformatoren bestückt. Dies hat zur Folge, dass diese schwer und unhandlich sind. Im Gegensatz dazu arbeiten die mikroprozessorgesteuerten IVT-Wechselrichter dank innovativer Technik digital: große, schwere Bauteile entfallen und werden durch kleine und leistungsstarke Bauteile ersetzt.

Das wertvolle Innenleben des Wechselrichters wird durch ein stabiles Gehäuse geschützt. Die Wechselrichter der SW-Serie können als Standgerät verwendet oder an einer Wand befestigt werden.

Anschlussbuchse für Fernschalter Ein/Aus

Zum Anschluss eines externen Ein-/Ausschalters steht eine zusätzliche Anschlussbuchse zur Verfügung. Im Lieferumfang ist ein passender Stecker mit offenen Enden zum Anlöten eines Schalters enthalten.

Passende Anschlusskabel-Sätze

Für einen sicheren und störungsfreien Betrieb der SW-Wechselrichter empfehlen wir Ihnen den Einsatz der original IVT Anschlusskabel.

Diese sind in punkto Leiterquerschnitt und Kabellänge genau auf den jeweiligen Wechselrichter abgestimmt. Die hochwertige Verarbeitung unserer Anschlusskabel garantiert eine besonders lange Lebensdauer auch bei hoher Belastung.

Der Kabelsatz ist bereits mit passenden Ringösen zum Anschluss an die Batterie und den Wechselrichter vorkonfektioniert. Alle Original IVT-Anschlusskabel werden inklusive Sicherungshalter und 200 A Sicherung geliefert.

Anschlusskabel IVT für SW-Wechselrichter 1 m, 16 mm²
Art.-Nr. 421000
Zum Produkt >

Anschlusskabel IVT für SW-Wechselrichter 2 m, 16 mm²
Art.-Nr. 421001
Zum Produkt >

3 Jahre Hersteller-Garantie

IVT-Produkte werden qualitativ hochwertig und nach strengen Qualitätsrichtlinien gefertigt. Wir sind von der Langlebigkeit unserer Produkte deshalb so überzeugt, dass wir die gesetzlich vorgeschriebene Hersteller-Garantie kostenlos um ein zusätzliches Jahr verlängern.

Lieferumfang

Sinus Wechselrichter SW-300, 12 V
Bedienungsanleitung DE, EN, FR, NL

Einsatzempfehlung

Technische Daten

Eingang
Nennspannung	12 V
Spannungsbereich DC	11 - 15 V
Nenneingangsstrom	25 A
Eingangsstrom max.	50 A
Tiefentladeschutzspannung	10,5 V
Tiefentladeschutzspannung, einstellbar	Nein
Vorwarnung Tiefentladeschutzabschaltung	11,5 V
Wiedereinschaltspannung	12,5 V
Nennaufnahmeleistung, Leerlauf	3,5 W
Ausgang
Ausgangsspannung AC (- 8 %/+ 5 %)	225 V
Frequenz (± 1 %)	50 Hz
Signalform	Sinus
Dauer-Ausgangsstrom	1,33 A
Dauer-Ausgangsleistung	300 VA
Spitzen-Ausgangsleistung (max. 2 s)	600 VA
Leistungsfaktor	cos phi > 0,8
Nennwirkungsgrad	> 88 %
Allgemein
Eingangsanschluss	Anschlussterminal 2 x M8
Ausgangsanschluss	1 x Schutzkontaktsteckdose 1 x Eurosteckdose
Passend für Stecker-Typ	C, F
Ausgangsanschluss USB (Typ A)	Nein
Temperaturbereich	-25 °C bis +60 °C
Sleep-Funktion	Nein
Standby Funktion	Nein
Galvanische Trennung (Ein-/Ausgang)	Nein
Powerstart-Funktion	Ja
E-Zulassung	Ja
Anschluss für Fernschalter	Ja
Lüfterkühlung	Nein
Abmessungen (L x B x H)	240 x 245 x 70 mm
Gewicht	2,7 kg
