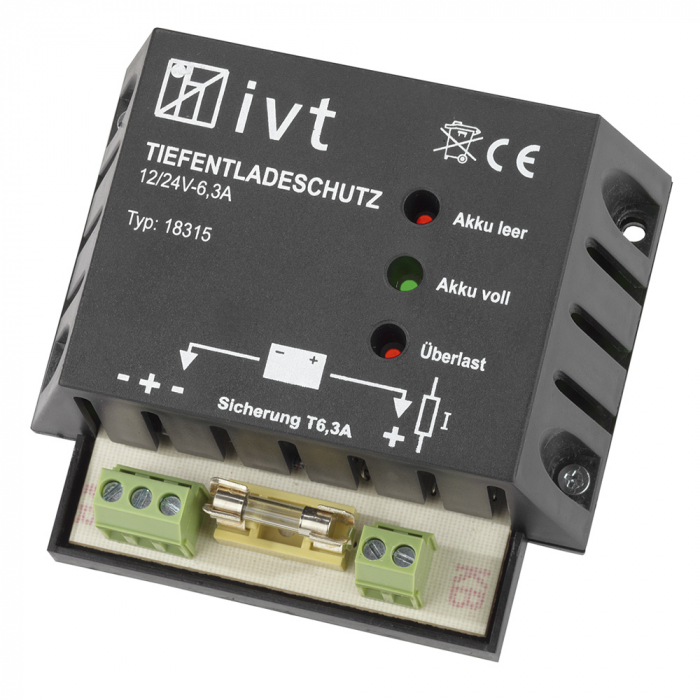

Tiefentladeschutz IVT 12 V/24 V, 6 A mit Akkuzustandsanzeige

Geeignet für Blei-Säure-, Blei-Gel- und Blei-AGM-Akkus
Werkseinstellung: Systemspannung 12 V, wahlweise 24 V
Dynamischer Tiefentladeschutz
Umstellung auf konstanten Tiefentladeschutz möglich
Intelligentes Überschussmanagement
Unterschiedliche Abschaltschwellen einstellbar
LED-Status-Anzeige
Geringer Eigenstromverbrauch
Gegen Kurzschluss gesichert

Art.-Nr. 200030 | EAN 4030072200301

31,88 EUR

inkl. MwS.

Vertriebspartner werden

Bei IVT Partner kaufen

Die wichtigsten Merkmale und Features

Prioriätenprinzip

Das Prioritätsprinzip gibt Ihnen die Möglichkeit festzulegen, dass bei sinkender Batterieladung Verbraucher nach Priorität (Dringlichkeit) abgeschaltet werden. Vor jedem Verbraucher muss ein eigener Tiefentladeschutz vorgeschaltet werden, bei dem die gewünschte Abschaltspannung ausgewählt wurde.

Dynamischer Tiefentladeschutz

Der dynamische Tiefentladeschutz ermittelt die Batterie-Restkapazität aus Batteriespannung und Laststrom. Somit bietet er einen intelligenteren Schutz als herkömmliche Regler mit konstanter Last-Abschaltschwelle.

Beispiel: Die Batteriespannung, bei der Verbraucher mit großer Stromaufnahme abgeschaltet werden, liegt niedriger als bei Verbrauchern mit geringem Stromverbrauch. Die nach der Abschaltung verbleibende Restkapazität in der Batterie ist jedoch in beiden Fällen gleich groß.

Sobald die Batterie nachgeladen und die Last-Rückschaltschwelle (Rücksetzspannung) überschritten wurde, werden die Verbraucher automatisch wieder zugeschaltet.

Konstanter Tiefentladeschutz

Bei der Verwendung von Batterien mit großem Innenwiderstand (kleine Batteriekapazität oder bereits sulfatierende Batterien) kann dynamische Tiefentladeabschaltung zur verfrühten Lastabschaltung führen.

Die Umstellung auf konstante Entladeschlussspannung 11,1 V (bei 12 V-Systemen) bzw. 22,2 V (bei 24 V-Systemen) kann ggf. sinnvoll sein, um aus der Batterie mehr Strom entnehmen zu können.

Übersichtliche LED-Status-Anzeige

Auf einen Blick lässt sich anhand von 3 LEDs der Ladungszustand der Batterie ablesen. Ferner zeigen die LEDs an, ob eine Tiefentladung droht bzw. ob der Lastausgang bereits abgeschaltet wurde.

Einsatzbeispiel – Priorisierte Abschaltung

Priorisierte Abschaltung verschiedener Geräte im Ferienhaus

Die Abschaltung der Verbraucher wird priorisiert, indem dem jeweiligen Tiefentladeschutz eine spezifische Abschaltspannung zugewiesen wird.

Weniger wichtige Verbraucher (z.B. Fernseher) werden am Tiefentladeschutz mit der höchsten Abschaltspannung (12 V) angeschlossen. Sie schalten als erstes ab.

Sinkt die Batteriespannung noch weiter, deaktiviert der zweite Tiefentladeschutz (Abschaltspannung 11,7 V) die Verbraucher mit höherer Priorisierung (z.B. Beleuchtung).

Die Verbraucher mit der höchsten Dringlichkeit (z.B. Notbeleuchtung, Funkanlage) sind am dritten Tiefentladeschutz (Abschaltspannung 11,3 V) angeschlossen und schalten als letztes ab.

3 Jahre Hersteller-Garantie

IVT-Produkte werden qualitativ hochwertig und nach strengen Qualitätsrichtlinien gefertigt. Wir sind von der Langlebigkeit unserer Produkte deshalb so überzeugt, dass wir die gesetzlich vorgeschriebene Hersteller-Garantie kostenlos um ein zusätzliches Jahr verlängern. Akkus und Batterien sind von dieser Garantie ausgenommen.

Persönliche Beratung

Haben Sie noch Fragen? Unser fachkundiges Personal berät Sie gerne in allen Fragen zu den Themen Wechselrichter, Spannungswandler, Solartechnik, Ladetechnik sowie Mobiles Licht. Sprechen Sie uns an.

Telefon: +49 9622 719910
E-Mail: info@ivt-hirschau.de

Lieferumfang

Tiefentladeschutz 12 V/24 V, 6 A
Bedienungsanleitung in DE, GB, FR, NL

Individuelle Solar Inselanlagen von IVT: Fragebogen downloaden

Technische Daten

Akkusystemspannung	12 V \| 24 V
Unterstützte Akku-Typen	Blei-Säure, Blei-Gel, Blei-AGM
Maximale Ausgangsleistung	73 W \| 146 W
Maximaler Laststrom	6,3 A
Schaltbarer Lastausgang	Nein
Eigenstromverbrauch	3 - 6 mA
Sicherung	6,3 A
Betriebstemperaturbereich	-25 °C bis +50 °C
Anzeige	LED
Gehäuse	Kunststoff
Maximaler Klemmbereich	2,5 mm²
Abmessungen (L x B x H)	98 x 88 x 35 mm
Gewicht	120 g
Schaltschwellen
Abschaltspannung, konstant	11,1 V \| 22,2 V
Abschaltspannung, dynamisch Leerlauf	12,0 V \| 24,0 V
Abschaltspannung, dynamisch Nennlast	11,4 V \| 22,8 V
Abschaltspannung, Überschussprinzip	13,0 V \| 26,0 V
Rücksetzspannung, konstant	12,6 V \| 25,2 V
Rücksetzspannung, Überschussprinzip	13,5 V \| 27,0 V
Prioritätenprinzip
Abschaltspannung, Priorität 1	11,1 V \| 22,2 V
Abschaltspannung, Priorität 2	11,3 V \| 22,6 V
Abschaltspannung, Priorität 3	11,7 V \| 23,4 V
Rücksetzspannung, Priorität 1	12,6 V \| 25,2 V
Rücksetzspannung, Priorität 2	12,7 V \| 25,4 V
Rücksetzspannung, Priorität 3	12,8 V \| 25,6 V
