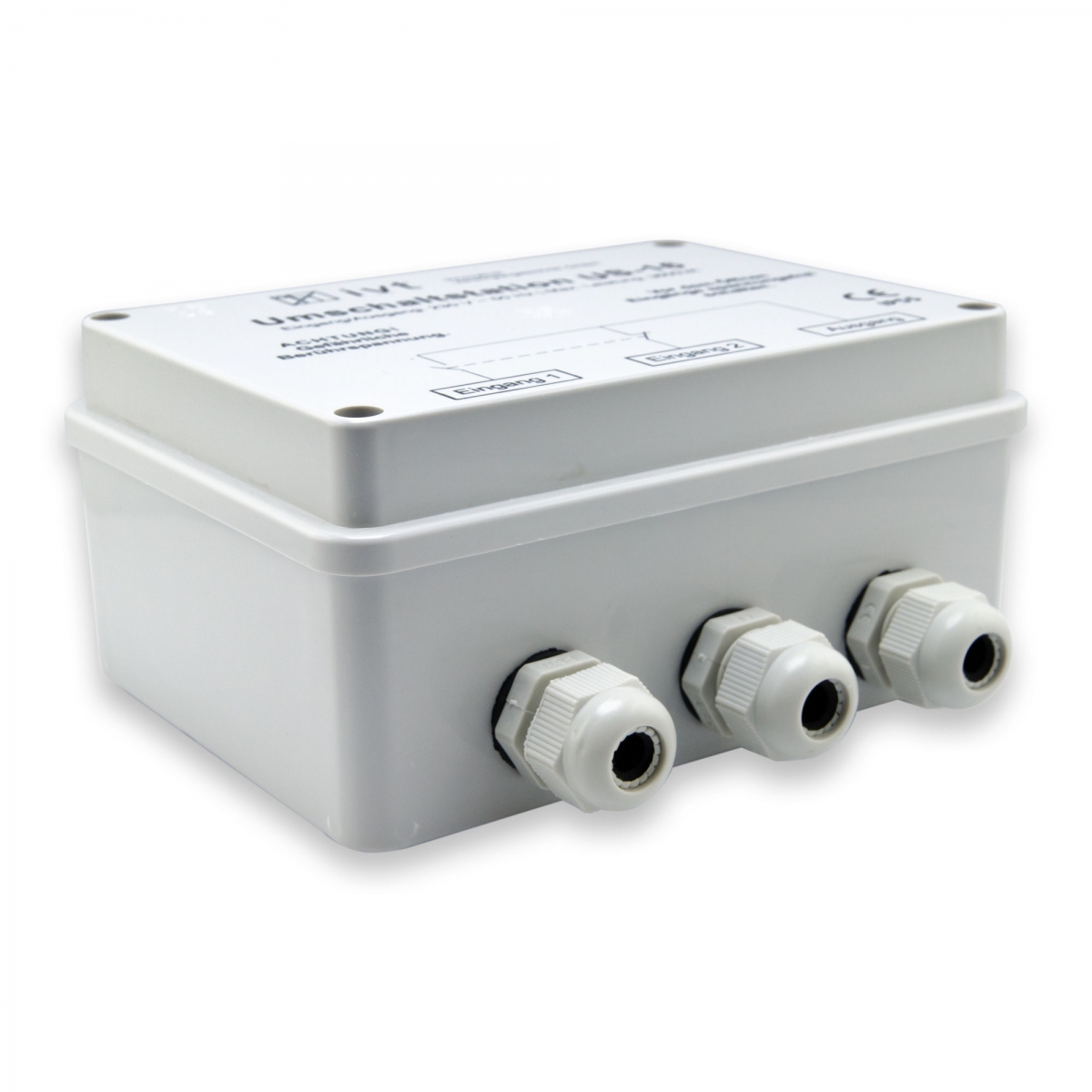

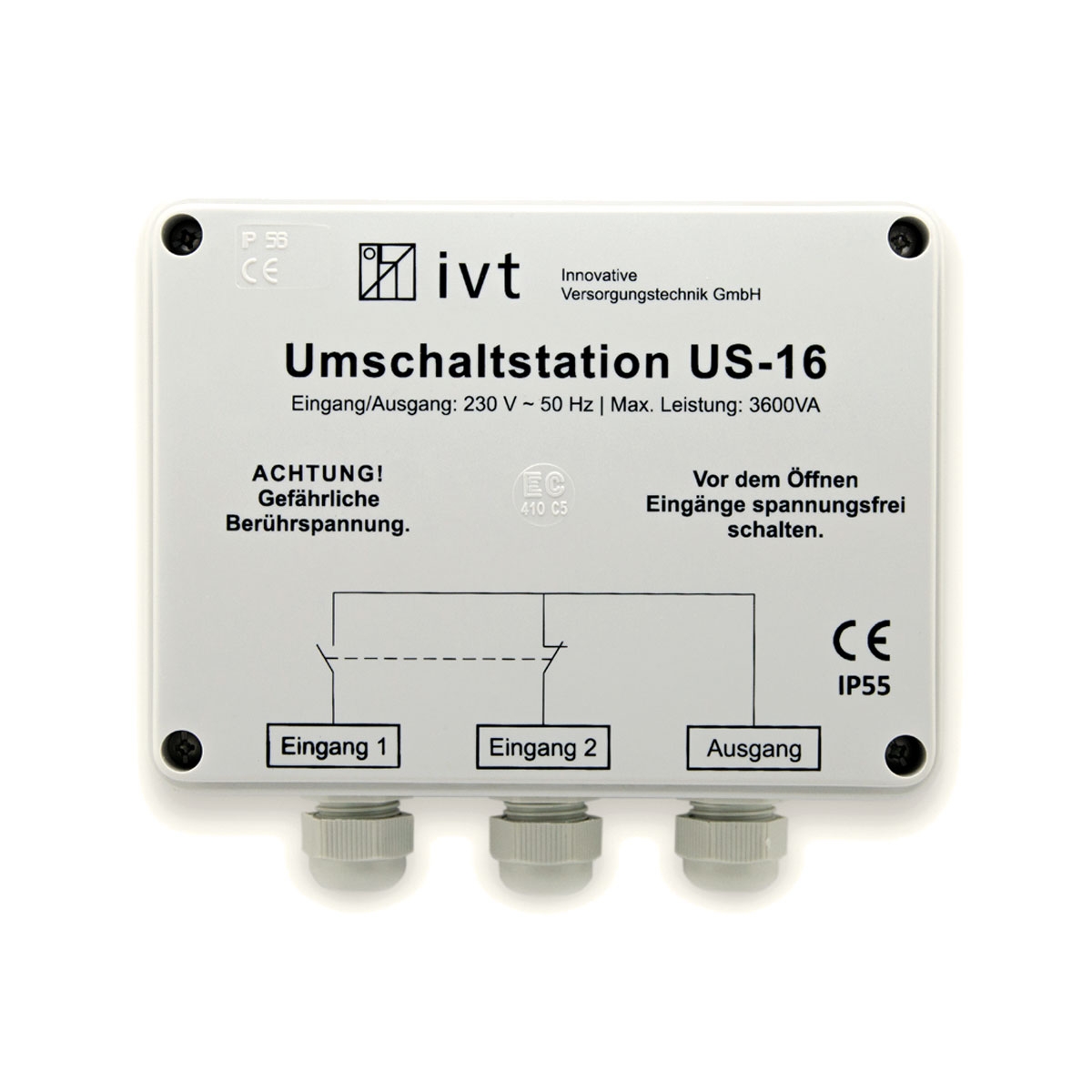

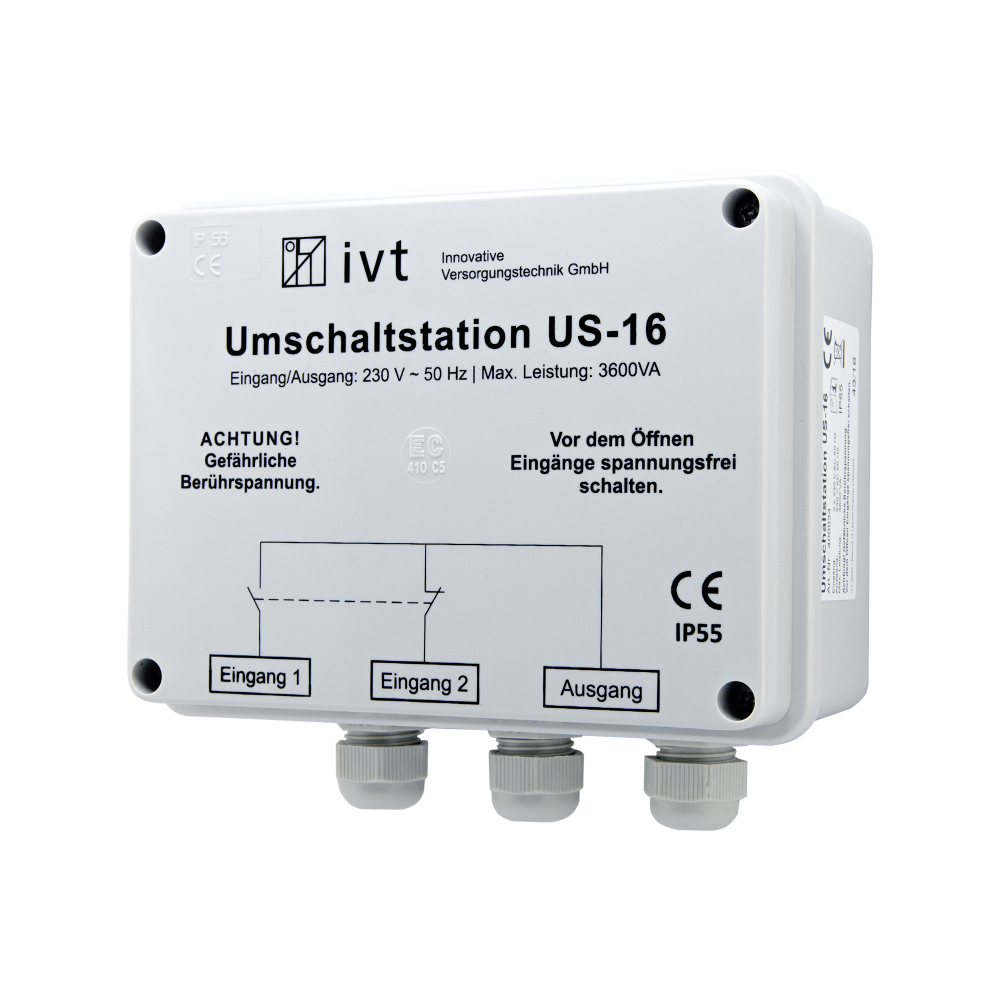

Umschaltstation IVT US-16, 230 V AC, 16 A, 3600 VA

Umschaltstation IVT US-16, 230 V AC, 16 A, 3600 VA

Geeignet für Sinus Wechselrichter bis max. 3600 VA
Mikroprozessorgesteuerte Prioritätenschaltung
Frei wählbare Netzvorrangschaltung
Schaltet zuverlässig zwischen zwei 230 V AC Stromquellen um
Präzise Umschaltung dank hochwertiger Relais
Geschützt gegen Überlast und Kurzschluss
Staub- und strahlwassergeschütztes Gehäuse (IP 55)

Art.-Nr. 400034 | EAN 4030072400039

104,85 EUR

inkl. MwS.

Vertriebspartner werden
Bei IVT Partner kaufen

Gesicherte Stromversorgung dank präziser Umschaltung

Die Umschaltstation US-16 ermöglicht es Ihnen störungsfrei 230 V AC Verbraucher über zwei unterschiedliche Spannungsquellen zu versorgen, beispielsweise über einen Wechselrichter und das öffentliche 230 V Stromnetz. Die maximale Anschlussleistung beträgt 3600 VA.

Mit der Prioritätenschaltung legen Sie fest, welche Spannungsquelle bevorzugt verwendet werden soll – fällt diese Spannungsquelle aus, schaltet die Umschaltstation automatisch auf die Ersatzspannungsquelle um. So laufen Ihre Geräte trotz Stromausfall oder erschöpftem Akku weiter.

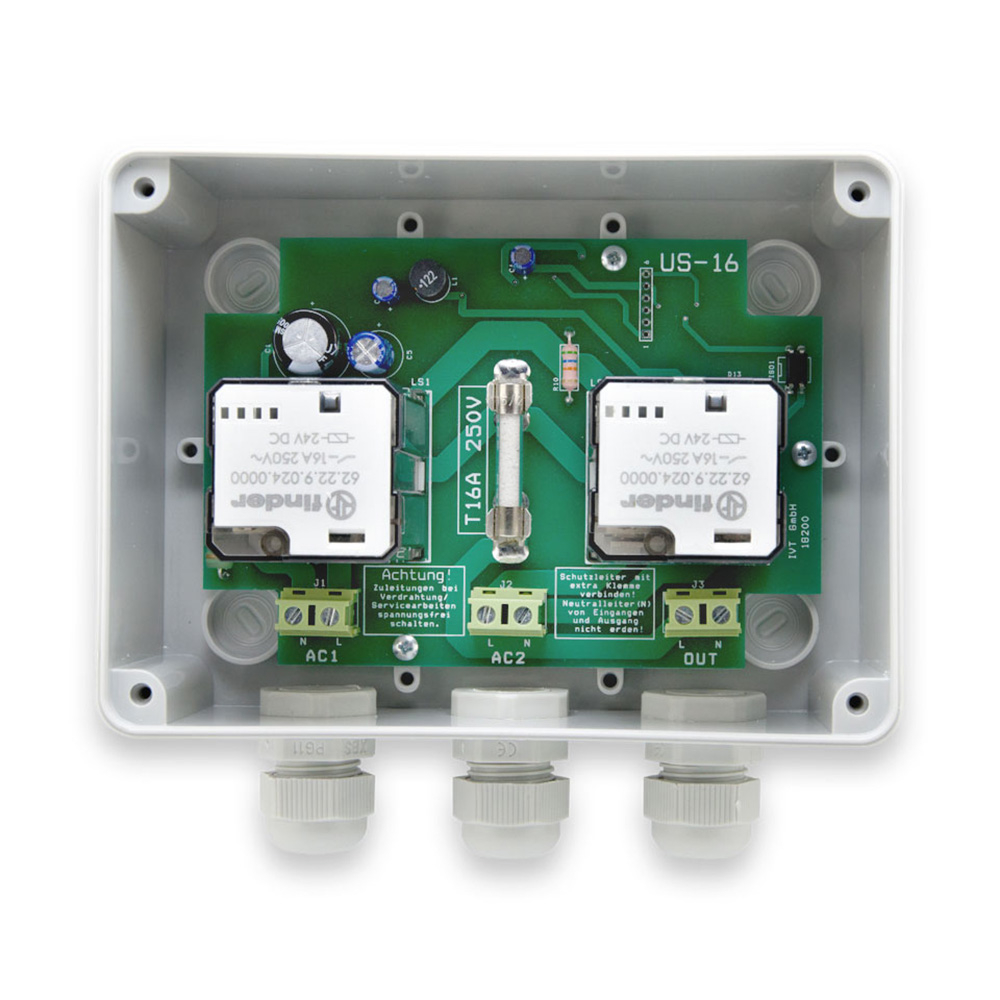

Die hochwertigen Relais sorgen für eine präzise Umschaltschwelle. Dadurch ist Ihr Wechselrichter besonders gut vor Rückeinspeisung von Fremdspannung geschützt.

Die wichtigsten Merkmale und Features

Anschluss Netz-Vorrangschaltung

Anschlussvariante 1: Netz-Vorrangschaltung

Grafik Netz-Vorrangschaltung Umschaltstation US-16

Das 230 V AC Netz wird mit dem Eingang AC2 (höhere Priorität) verbunden.

D.h. der Akku wird geschont und der Wechselrichter gleichzeitig vor Fremdspannung geschützt.
Erst wenn AC2 stromlos wird, schaltet der Eingang AC1 die Stromversorgung über Akku und Wechselrichter zu.

Anschlussvariante 1: Netz-Vorrangschaltung

Grafik Netz-Vorrangschaltung Umschaltstation US-16

Das 230 V AC Netz wird mit dem Eingang AC2 (höhere Priorität) verbunden.

D.h. der Akku wird geschont und der Wechselrichter gleichzeitig vor Fremdspannung geschützt.
Erst wenn AC2 stromlos wird, schaltet der Eingang AC1 die Stromversorgung über Akku und Wechselrichter zu.

Anschluss Wechselrichter-Vorrangschaltung

Anschlussvariante 2: Wechselrichter-Vorrangschaltung

Grafik Wechselrichter-Vorrangschaltung Umschaltstation US-16

Der Wechselrichter wird mit dem Eingang AC2 (höhere Priorität) verbunden.

D.h. der Strom wird primär über den Wechselrichter aus dem Akku entnommen (z.B. beim Einsatz von Solar-Inselsystemen).
Erst wenn der Wechselrichter wegen Tiefentladeschutz abschaltet, wird das 230 V AC Netz über den Eingang AC1 zugeschaltet.

Anschlussvariante 2: Wechselrichter-Vorrangschaltung

Grafik Wechselrichter-Vorrangschaltung Umschaltstation US-16

Der Wechselrichter wird mit dem Eingang AC2 (höhere Priorität) verbunden.

D.h. der Strom wird primär über den Wechselrichter aus dem Akku entnommen (z.B. beim Einsatz von Solar-Inselsystemen).
Erst wenn der Wechselrichter wegen Tiefentladeschutz abschaltet, wird das 230 V AC Netz über den Eingang AC1 zugeschaltet.

3 Jahre Hersteller-Garantie

IVT-Produkte werden qualitativ hochwertig und nach strengen Qualitätsrichtlinien gefertigt. Wir sind von der Langlebigkeit unserer Produkte deshalb so überzeugt, dass wir die gesetzlich vorgeschriebene Hersteller-Garantie kostenlos um ein zusätzliches Jahr verlängern. Akkus und Batterien sind von dieser Garantie ausgenommen.

Lieferumfang

Umschaltstation US-16
PE Anschlussklemme
Bedienungsanleitung DE, GB, FR, NL

Einsatzempfehlung

Die Umschaltstationen von IVT eignen sich für den Einsatz in Solar-Inselanlagen, Kfz, Service- und Nutzfahrzeuge, Wohnmobile, Caravan, Motor- und Segelboote u.v.m.

Technische Daten

Eingangsspannung	230 V AC, 50/60 Hz
Eingangsstrom (max.)	16 A
Ausgangsspannung	230 V AC, 50/60 Hz
Leistung (max.)	3600 VA
Umschaltzeit	0,5 Sekunden
Sicherung	T 16 A / 250 V
Schutz	Überlast, Kurzschluss, Rückeinspeisung
Gehäuse	Kunststoff
Schutzart	IP 55
Anschluss	Schraubklemmen, Verbindungsklemme
Abmessungen	160 x 145 x 77 mm
Gewicht	450 g
