Die wichtigsten Merkmale und Features

Merkmale & Features

Parallelschaltbar: Dauerleistung 4000 W – Spitzenausgangsleistung 8000 W

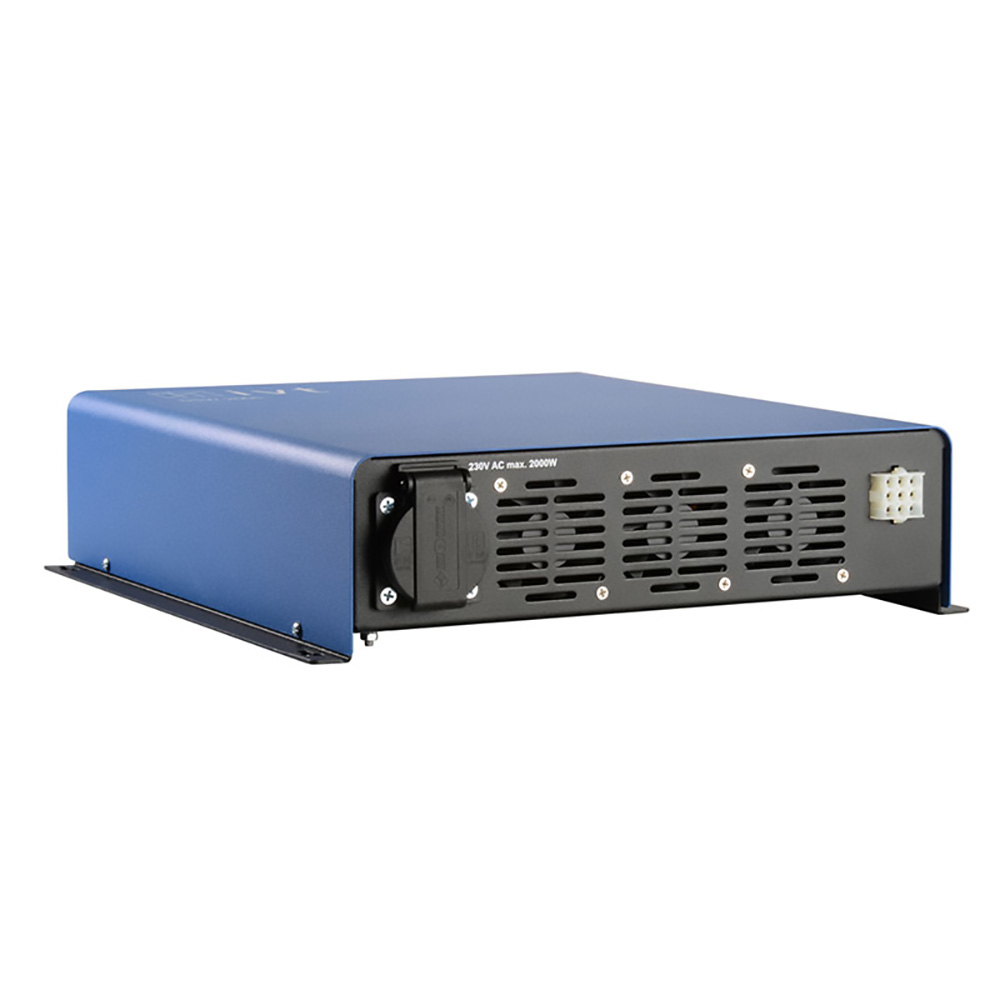

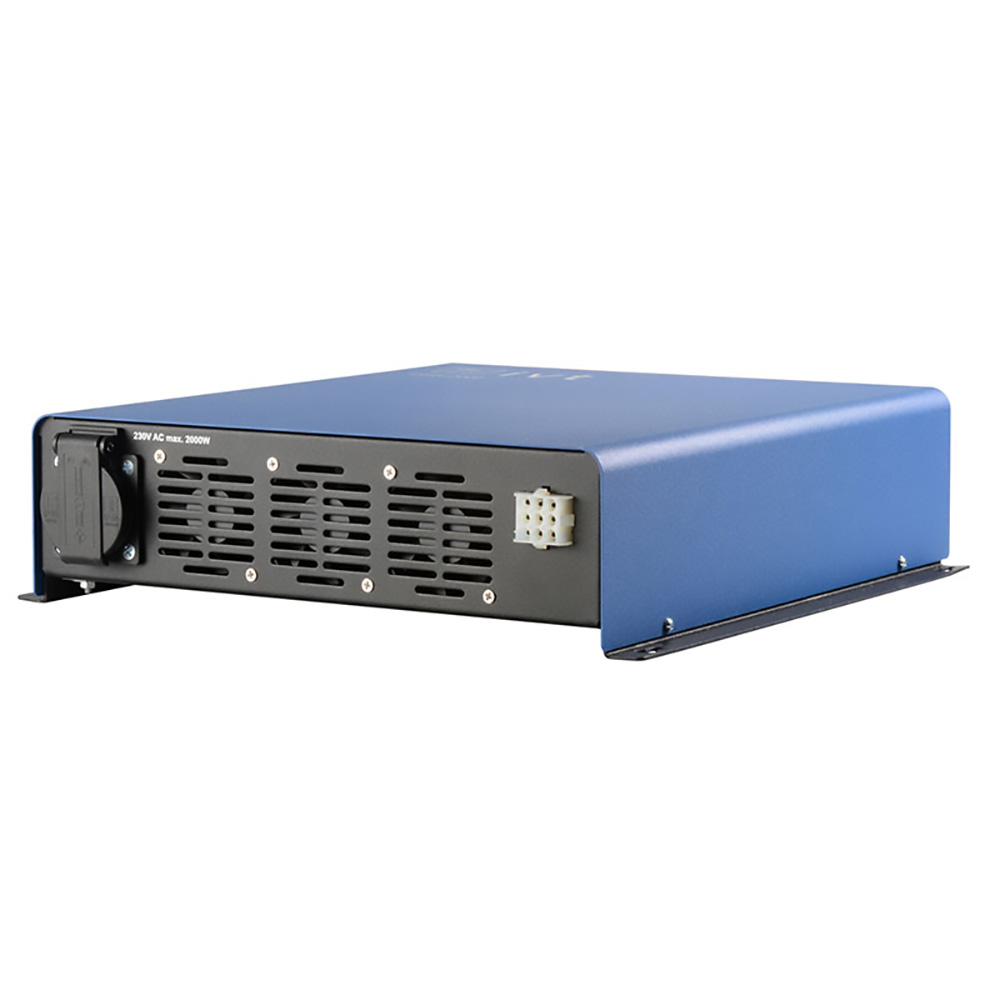

Digitaler Sinus Wechselrichter IVT DSW-2000-Synchron paralellschaltbar

Vor allem bei Verbrauchern, die einen hohen Einschaltstrom benötigen, verläuft der Start nicht immer reibungslos. Aus diesem Grund sind alle DSW-Wechselrichter so ausgelegt, dass sie kurzfristig das Doppelte der Dauerausgangsleistung erbringen können.

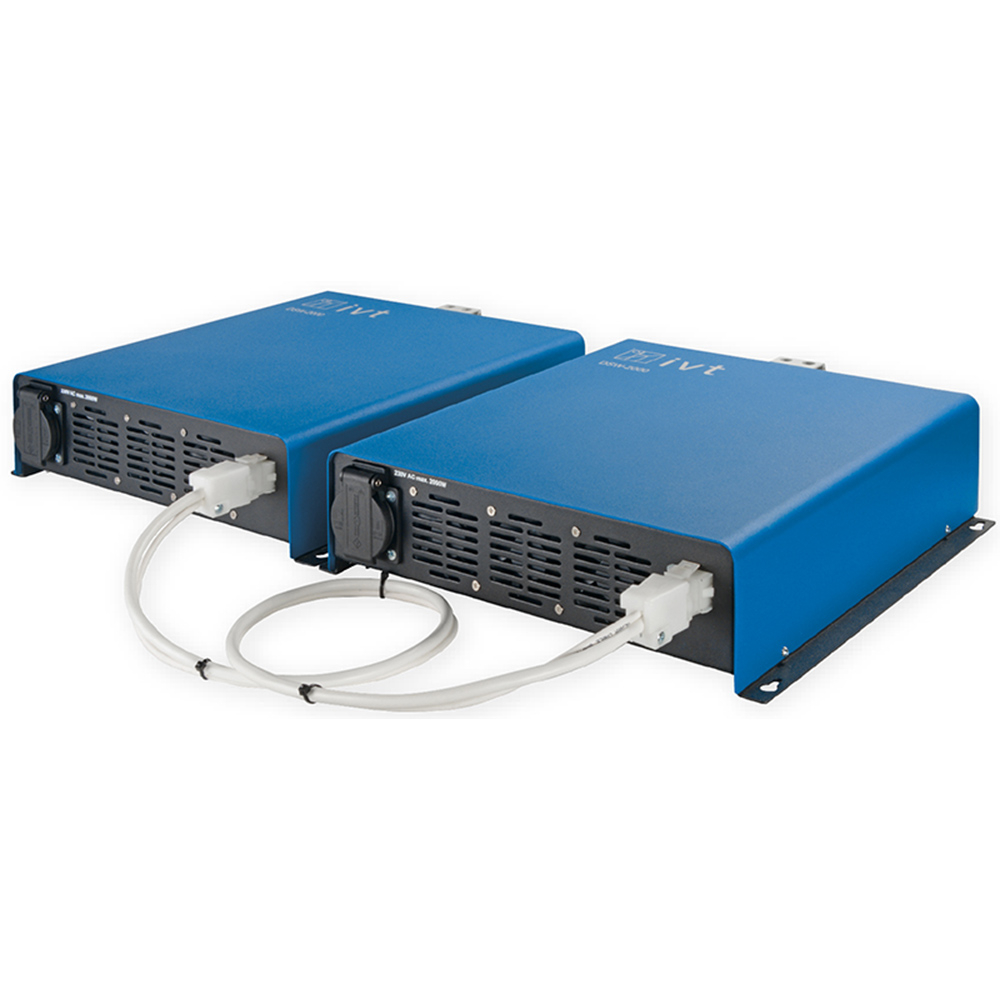

Zwei DSW-2000-Synchron-Geräte lassen sich über ein separat erhältliches Verbindungskabel zu einem leistungsstarken 4000 W System zusammenschließen. Dadurch werden eine Dauerausgangsleistung von 4000 W und eine Spitzenausgangsleistung von 8000 W erreicht.

Die beiden Wechselrichter können auch einzeln mit der jeweiligen Dauerleistung betrieben werden.

Bitte beachten Sie, dass jeder DSW-2000-Synchron im Synchronbetrieb einen eigenen Anschlusskabel-Satz zur Batterie benötigt.

Echte Sinus-Wechselspannung 230 V/50 Hz

Die digitale Steuerung erzeugt aus einer 12 V bzw. 24 V Gleichspannung eine reine Sinus-Ausgangsspannung von 230 V/50 Hz

Grafik Echte Sinus Wechselspannung

Die digitale Steuerung erzeugt aus einer 12 V bzw. 24 V Gleichspannung eine reine Sinus-Ausgangsspannung von 230 V/50 Hz

Grafik Echte Sinus Wechselspannung

Mikroprozessorgesteuerte Elektronik

Ein Mikroprozessor bildet das Herzstück des Wechselrichters. Mit dieser Schaltzentrale werden die wichtigsten Parameter der Elektronik, wie beispielsweise die Eingangsspannung und die Frequenz, überwacht. Dadurch wird die konstante Stabilität der Ausgangsspannung gewährleistet.

Dauerleistung 2000 W – Spitzenausgangsleistung 4000 W

Vor allem bei Verbrauchern, die einen hohen Einschaltstrom benötigen, verläuft der Start nicht immer reibungslos. Aus diesem Grund sind alle DSW-Wechselrichter so ausgelegt, dass sie kurzfristig das Doppelte der Dauerausgangsleistung erbringen können.

Hinweis: Zur Ermittlung des passenden Wechselrichters benötigen Sie Ihren Gesamtleistungsbedarf. Dieser setzt sich aus der Summe der Leistungen (W bzw. VA) der einzelnen Verbraucher zusammen. Wir empfehlen Ihnen eine Leistungsreserve von 30 - 40 % nach oben einzukalkulieren.

Zur Übersicht „So finden Sie Ihren Wechselrichter“ >

Powerstart-Funktion für Verbraucher mit hohem Einschaltstrom

Alle DSW-Wechselrichter verfügen serienmäßig über eine Powerstart-Funktion.

Einschaltstrom

Beim Einschalten des Verbrauchers kann der Einschaltstrom kurzzeitig das 5- bis 10-fache des angegebenen Nennstroms erreichen. Die Powerstart-Funktion versucht dieses Phänomen auszugleichen, indem kurz hintereinander bis zu 5 Startversuche mit maximaler Ausgangsleistung durchgeführt werden.

Grafik Power Startfunktion

E-Zulassung: Für Festeinbau in Fahrzeugen geeignet

Die Digitalen Sinus Wechselrichter erfüllen die gesetzlichen Vorschriften der ECE-Regelung und besitzen somit die E-Zertifizierung. Sie sind für den festen Einbau in allen Fahrzeugen mit Straßenzulassung geeignet, ob PKW, Nutzfahrzeuge oder sonstige Fahrzeuge mit 12 V Bordspannung.

Galvanische Trennung der Eingangs- und Ausgangsstufe

Galvanische Trennung (siehe Abb. oben)

Dank galvanischer Trennung besteht keine elektrisch leitfähige Verbindung zwischen dem Eingangs- und Ausgangsstromkreis. Deshalb ist selbst für den gewerblichen Einsatz bei Anschluss nur eines 230 V-Verbrauchers keine zusätzliche Personenschutzeinrichtung (FI- oder DI-Schalter) erforderlich.

Bitte beachten Sie:
Bei Anschluss einer Mehrfachsteckdose und gleichzeitigem Einsatz mehrerer 230 V-Verbraucher schreiben die Berufsgenossenschaften vor, dass jeder weitere Verbraucher mit einem separatem FI- oder DI-Schutzschalter abgesichert werden muss. Bitte informieren Sie sich bei Ihrer Berufsgenossenschaft oder im Internet unter: www.dguv.de

Umfangreiche Schutzfunktionen

IVT-Wechselrichter bieten Schutz vor Verpolung und Überspannung am Eingang sowie vor Kurzschluss und Überlast am Ausgang. Bei Übertemperatur erfolgt eine automatische Abschaltung.

Dynamischer Tiefentladeschutz

Zum einen sorgt der dynamische Tiefentladeschutz dafür, dass der Akku vor Tiefenentladung geschützt wird, zum anderen lässt er auch Lasten mit hohem Einschaltstrom zu, da die Abschaltschwelle kurzzeitig abgesenkt wird.

Mit der optional erhältlichen Fernbedienungen FB-04 sowie der Webbox-LCD besteht zusätzlich die Möglichkeit den Tiefentladeschutz individuell anzupassen. Es kann eine Spannung zwischen 9 V und 12 V (bei 12 V Modellen) bzw. 18 V und 24 V (bei 24 V Modellen) gewählt werden.

Wird der festgelegte Grenzwert erreicht, zeigt der Wechselrichter dies zunächst durch Blinken der Eingangs-LED an. Anschließend schaltet sich der Lastausgang des Wechselrichters automatisch ab. Erst wenn die Batterie die notwendige Wiedereinschaltspannung erreicht hat, wird der Lastausgang wieder aktiv.

Zuschaltbare Stromsparfunktionen: Standby, Sleep

Standby-Funktion

Wird der Wechselrichter nicht ständig benötigt, ermöglicht es die zuschaltbare Standby-Funktion
den Eigenstromverbrauch des Wechselrichters um ca. 90 % zu reduzieren. Hierzu wird lediglich der DIP-Schalter 2 (siehe Bild) direkt am Gerät betätigt. Das Gerät prüft nun ca. alle 10 Sekunden, ob eine Last anliegt. Wenn der Wechselrichter eine Last über dem Standby-Pegel erkennt, schaltet er den 230 V AC-Ausgang zu und ist somit wieder im normalen Betriebsmodus.

Sleep-Funktion

Alle Wechselrichter der DSW-Serie sind zusätzlich mit einer Sleep-Funktion ausgestattet. Wird der Lastausgang für mehr als 10 Minuten nicht genutzt, schaltet sich der Wechselrichter automatisch ab und nimmt keinen Strom mehr auf.

Durch Aus- und Einschalten des Hauptschalters direkt am Gerät oder an schwer zugänglichen Stellen mit Hilfe des Fernschalter FS-01, FS-02 erfolgt die Wiedereinschaltung.

Die Sleep-Funktion kann mit dem DIP-Schalter 1 (siehe Bild) direkt am Gerät aktiviert bzw. deaktiviert werden. Eine unnötige Entladung des Akkus wird so verhindert.

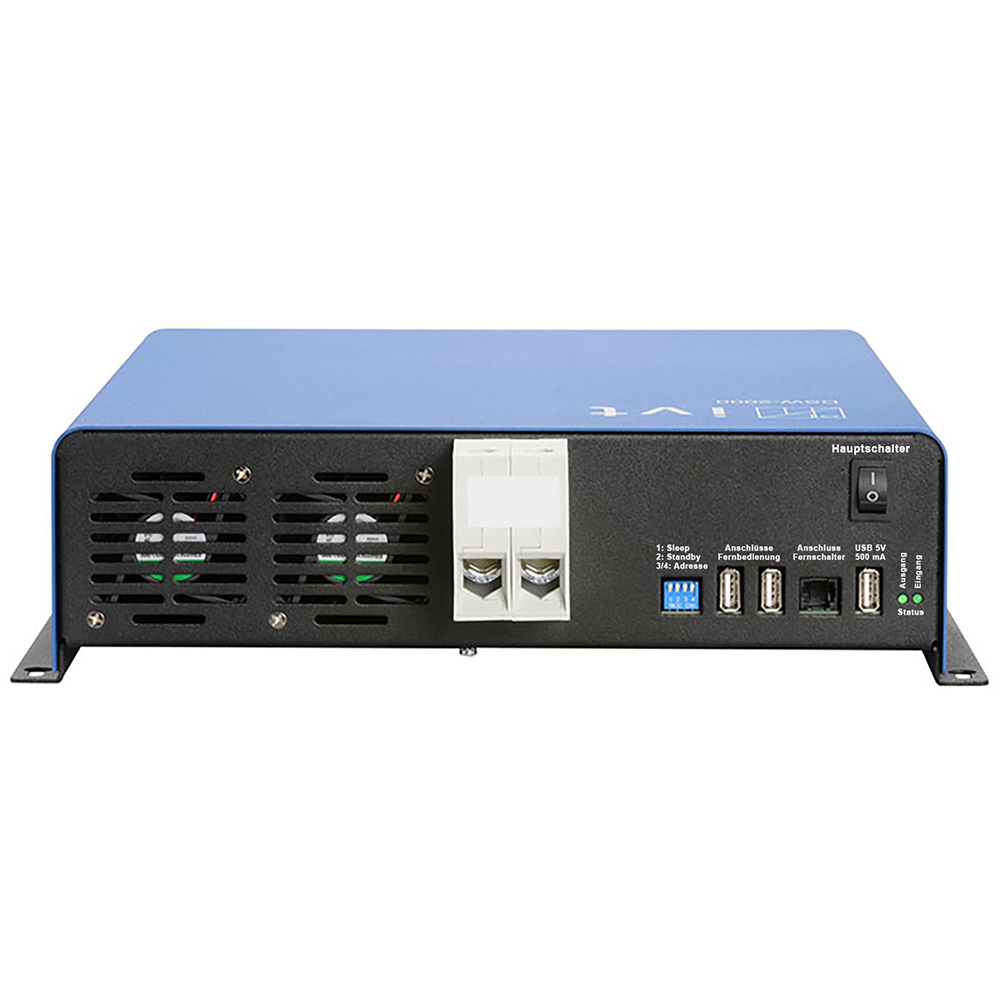

Bedienungs- und Anzeige-Elemente

Digitaler Sinus Wechselrichter IVT DSW-2000-Synchron Bedienungs- und Anzeige-Elemente
1   Massives Gehäuse aus Metall
2   Metallschienen zur stabilen Montage

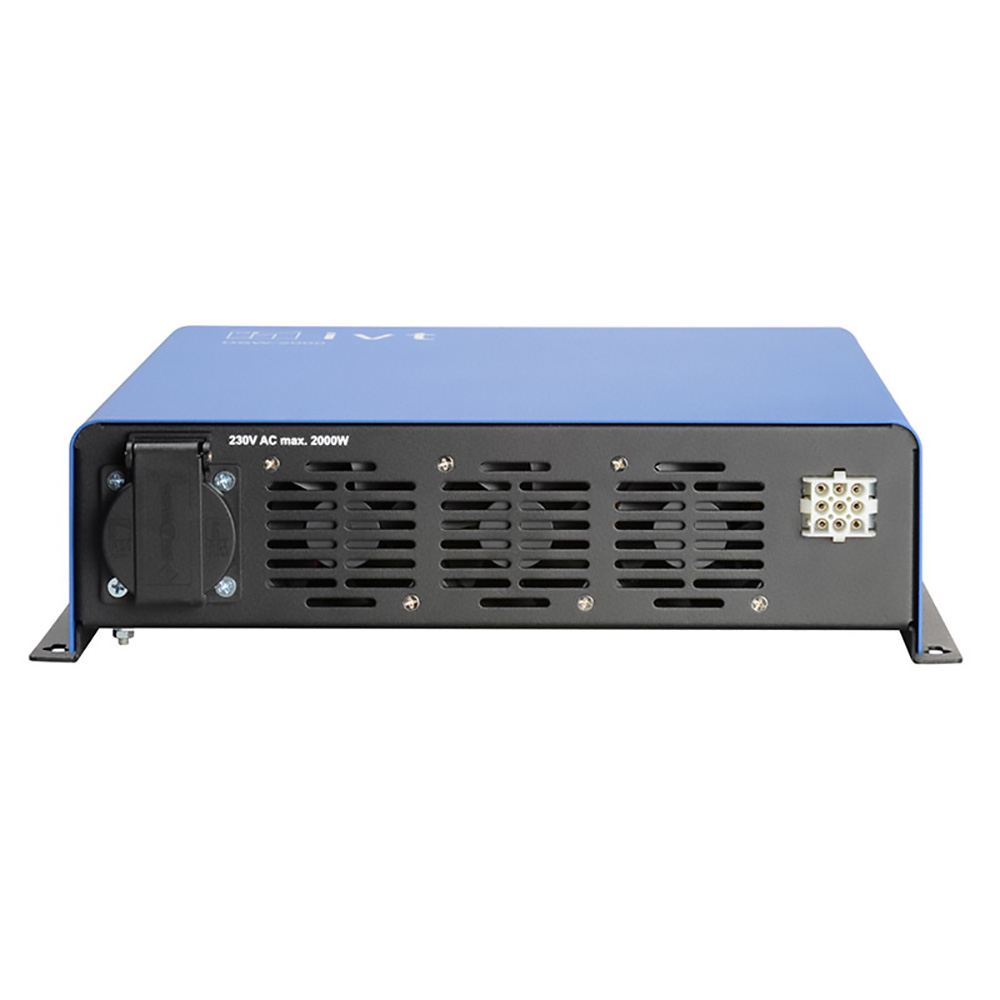

3   230 V Schutzkontakt-Steckdose
4   Temperatur- und leistungsgesteuerter Lüfter
5   Anschluss für Synchron-Verbindungskabel

6   12 V Anschlussklemme für Batterie
7   DIP-Schalter für Sleep-/Standby-Funktion und Adressierung
8   Anschlüsse für Fernbedienungen FB-04, Webbox-LCD
9   Anschluss für Fernschalter FS-01, FS-02
10 5 V USB-Anschluss
11 Kontrollanzeige für Ein- und Ausgangsspannung
12 Hauptschalter EIN/AUS

230 V Schutzkontakt-Steckdose – Länderspezifische Anpassungen auf Anfrage

Standard-Version passend für Stecker-Typ: F, C

Alle Digitalen Sinus Wechselrichter sind serienmäßig mit einer 230 V Schutzkontakt-Steckdose, passend für die in Deutschland und den meisten europäischen Ländern gängigen Stecker-Typen C (Eurostecker^®) und F (Schukostecker^®), ausgestattet.

Länderspezifische Ausgangssteckdose Vereinigtes Königreich

Alle DSW-Wechselrichter sind auf Anfrage ohne Mehrkosten mit der Steckdosen-Variante passend für Stecker-Typ G (Vereinigtes Königreich) lieferbar.
Lieferanfrage DSW-2000-Synchron, 12 V, Stecker-Typ G >

Länderspezifische Ausgangssteckdose Frankreich, Ostblockstaaten

Ferner sind alle DSW-Wechselrichter auf Anfrage ohne Aufpreis mit der Steckdosen-Variante passend für Stecker-Typ E, C (Frankreich, viele Ostblockstaaten) erhältlich.
Lieferanfrage DSW-2000-Synchron, 12 V, Stecker-Typ E, C >

Weitere länderspezifische Anpassungen nehmen wir gerne auf Anfrage vor.

Mehr Informationen zu Steckdosen-Standards und Netzspannungen in Europa >

Serienmäßiger 5 V USB Anschluss

Alle DSW-Wechselrichter verfügen über einen 5 V USB-Anschluss zur Stromversorgung geeigneter externer Geräte wie Handys, Tablets, Kameras oder Navigationsgeräte.

Leistungs- und temperaturgesteuerter Lüfter

Der leistungs- und temperaturgesteuerte Lüfter minimiert die Geräuschentwicklung des Wechselrichters, indem er nur bei Bedarf zugeschalten wird.

Leicht und leistungsstark

DSW-Wechselrichter zeichnen sich aus durch ihr geringes Gewicht. Herkömmliche Wechselrichter werden häufig mit großen Ringtransformatoren bestückt. Das hat zur Folge, dass diese schwer und unhandlich sind. Im Gegensatz dazu arbeiten die mikroprozessorgesteuerten IVT-Wechselrichter dank innovativer Technik digital: große, schwere Bauteile entfallen und werden durch kleine und leistungsstarke Bauteile ersetzt.

Massives Metallgehäuse

Das wertvolle Innenleben des Wechselrichters wird durch ein massives und stabiles Metallgehäuse geschützt. Dank der Montageschiene kann der Wechselrichter überall stabil befestigt werden.

Fernschalter Ein/Aus: Als Zubehör erhältlich


Fernschalter FS-01, Aufbauversion Art.-Nr. 430111 Zum Produkt >		Fernschalter FS-02, Einbauversion Art.-Nr. 430121 Zum Produkt >

Wechselrichter werden häufig an Stellen eingebaut, die bei der späteren Nutzung schwer zugänglich sind. Mit den Fernschaltern FS-01 (Aufbauversion) und FS-02 (Einbauversion) lassen sich alle DSW-Wechselrichter an geeigneter Stelle ein- und ausschalten. Der Fernschalter ersetzt dabei den Hauptschalter am Wechselrichter.

Fernbedienung: Individuelle Steuerung und Überwachung von bis zu 4 Geräten


Fernbedienung FB-04, kabelgebunden Art.-Nr. 200051 Zum Produkt >		Webbox-LCD, PC-Version Art.-Nr. 200054 Zum Produkt >

Mit der optional erhältlichen Fernbedienung FB-04 (kabelgebunden) sowie der Webbox-LCD (Betrieb in einem bestehenden Computernetzwerk) besteht die Möglichkeit den Tiefentladeschutz individuell anzupassen.

Bei den 12 V Modellen kann eine Spannung zwischen 9 V und 12 V, bei den 24 V Modellen eine Spannung zwischen 18 V und 24 V gewählt werden.

Die Fernbedienungen sowie die Webbox-LCD bieten außerdem den Vorteil bis zu 4 Geräte (Wechselrichter der IVT DSW-Serie, Solar-Controller der MPPTplus⁺ Serie) individuell zu steuern und zu überwachen.

Passende Anschlusskabel-Sätze

Für einen sicheren und störungsfreien Betrieb der DSW-Wechselrichter empfehlen wir Ihnen den Einsatz der original IVT Anschlusskabel.

Diese sind in punkto Leiterquerschnitt und Kabellänge genau auf den jeweiligen Wechselrichter abgestimmt. Die hochwertige Verarbeitung unserer Anschlusskabel garantiert eine besonders lange Lebensdauer auch bei hoher Belastung.

Der Kabelsatz ist bereits mit passenden Ringösen und Aderendhülsen zum Anschluss an die Batterie und den Wechselrichter vorkonfektioniert. Alle Original IVT-Anschlusskabel werden inklusive Sicherungshalter und 200 A Sicherung geliefert.

Wichtiger Hinweis für die 12 V-Versionen des DSW-2000 und DSW-2000-Synchron
Bitte verwenden Sie, aufgrund des hohen Stromflusses, für den Anschluss der 12 V-Versionen des DSW-2000 und DSW-2000-Synchron an die Batterie mindestens ein Kabel mit einem Querschnitt von 50 mm².

Zubehör Anschlusskabel für DSW Wechselrichter

Zubehör Anschlusskabel für DSW Wechselrichter

Anschlusskabel IVT für DSW-Wechselrichter 1 m, 50 mm²
Art.-Nr. 431010
Zum Produkt >

Anschlusskabel IVT für DSW-Wechselrichter 2 m, 50 mm²
Art.-Nr. 431011
Zum Produkt >

Anschlusskabel IVT für DSW-Wechselrichter 3 m, 50 mm²
Art.-Nr. 431008
Zum Produkt >

Anschlusskabel IVT für DSW-Wechselrichter 4 m, 50 mm²
Art.-Nr. 430054
Zum Produkt >

Zubehör Anschlusskabel Sprinter für DSW Wechselrichter

Anschlusskabel Sprinter IVT für DSW-Wechselrichter 3 m, 50 mm²
Art.-Nr. 430049
Zum Produkt >

Anschlusskabel Sprinter IVT für DSW-Wechselrichter 4 m, 50 mm²
Art.-Nr. 430055
Zum Produkt >

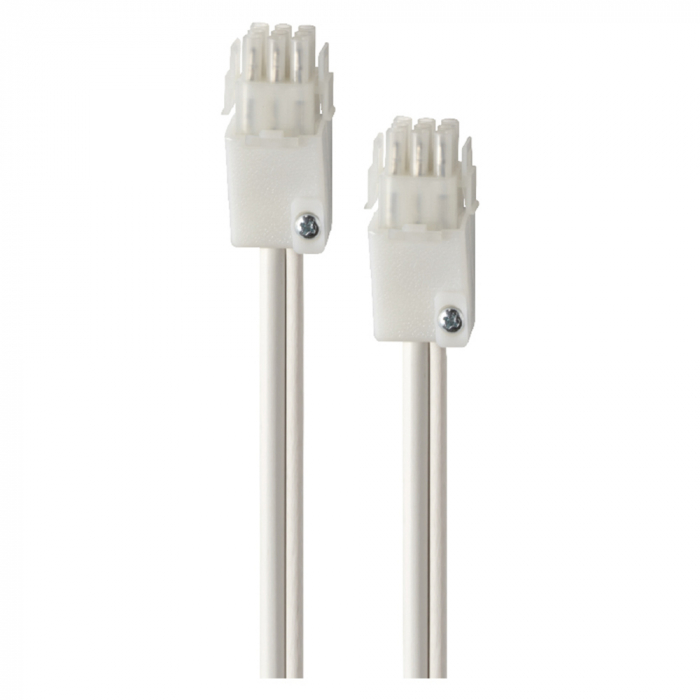

Passendes Synchron-Verbindungskabel
Mit dem Synchron-Verbindungskabel können Sie zwei DSW-2000- Synchron-Wechselrichter parallel schalten. Dadurch verdoppelt sich die Leistung des Systems auf 4000 W.

Synchron-Verbindungskabel IVT für Wechselrichter DSW-2000-Synchron
Art.-Nr. 431007
Zum Produkt >

3 Jahre Hersteller-Garantie

IVT-Produkte werden qualitativ hochwertig und nach strengen Qualitätsrichtlinien gefertigt. Wir sind von der Langlebigkeit unserer Produkte deshalb so überzeugt, dass wir die gesetzlich vorgeschriebene Hersteller-Garantie kostenlos um ein zusätzliches Jahr verlängern. Akkus und Batterien sind von dieser Garantie ausgenommen.

Lieferumfang

Digitaler Sinus Wechselrichter IVT DSW-2000-Synchron, 12 V, 2000 W
Bedienungsanleitung DE, EN, FR, NL, IT, ES

Anschlusskabel-Satz bitte separat bestellen.

Einsatzempfehlung

Die präzisen Inselwechselrichter der DSW-Serie können vielseitig sowohl für mobile als auch stationäre Anwendungen genutzt werden. Sie eignen sich für den Einsatz im Pkw, Lkw, Service- und Nutzfahrzeug, Wohnmobil, Caravan, Baustellenfahrzeug, Traktor, Motor- und Segelboot, in Solar-Inselanlagen u.v.m.

Technische Daten

Eingang
Nennspannung	12 V
Spannungsbereich DC	11 - 16 V
Nenneingangsstrom	167 A
Eingangsstrom (max.)	200 A
Tiefentladeschutzspannung, Leerlauf	10,5 V
Tiefentladeschutzspannung, Nennleistung	9,5 V
Tiefentladeschutzspannung, einstellbar*)	9 - 12 V
Vorwarnung Tiefentladeschutzabschaltung	1 V über Abschaltungsspannung
Wiedereinschaltspannung	12,5 V
Überspannungsabschaltung	16 V
Nennaufnahmeleistung, Leerlauf	10 W
Nennaufnahmeleistung, Standby	0,4 W
Ausgang
Ausgangsspannung AC (± 2 %)	230 V_eff
Frequenz (± 1 %)	50 Hz
Signalform	Sinus
Dauer-Ausgangsstrom	8,7 A_eff
Dauer-Ausgangsleistung	2000 VA
Spitzen-Ausgangsleistung (max. 2 s)	4000 VA
Leistungsfaktor	cos phi > 0,8
Nennwirkungsgrad	90 %
Standby Aktivierung, Ausgangsleistung	< 50 VA
Allgemein
Eingangsanschluss	Schraubklemmen
Ausgangsanschluss	Schutzkontaktsteckdose
Passend für Stecker-Typ	F, C
Ausgangsanschluss USB (Typ A)	5 V/500 mA DC
Temperaturbereich (66 % Nennleistung)	-25 °C bis +60 °C
Temperaturbereich (100 % Nennleistung)	-25 °C bis +40 °C
Sleep-Funktion	Zuschaltbar
Standby Funktion	Zuschaltbar
Galvanische Trennung (Ein-/Ausgang)	Ja
Powerstart-Funktion	Ja
E-Zulassung	Ja
Fernbedienbarkeit	Ja
Lüfterkühlung	Ja

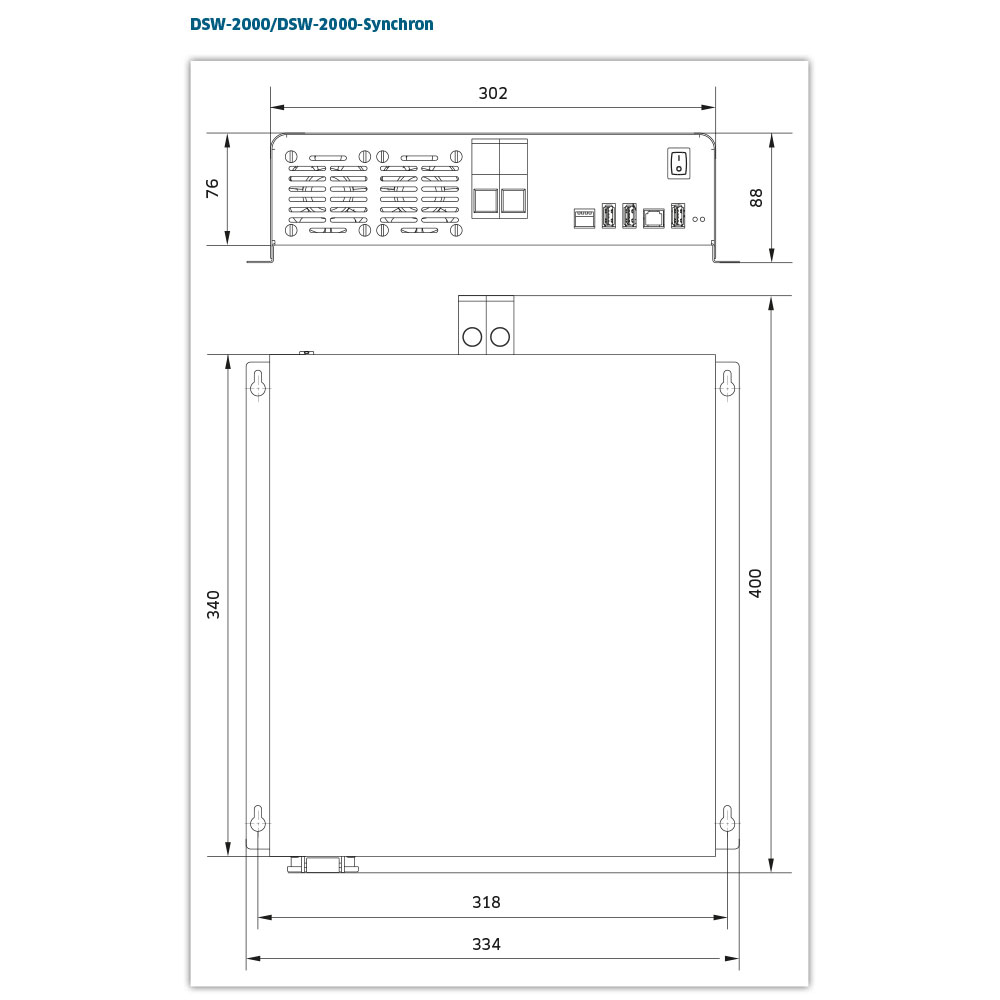

Abmessungen (L x B x H)	391 x 334 x 88 mm
Gewicht	6,5 kg
*) nur mit Fernbedienung FB-04 oder Webbox-LCD
