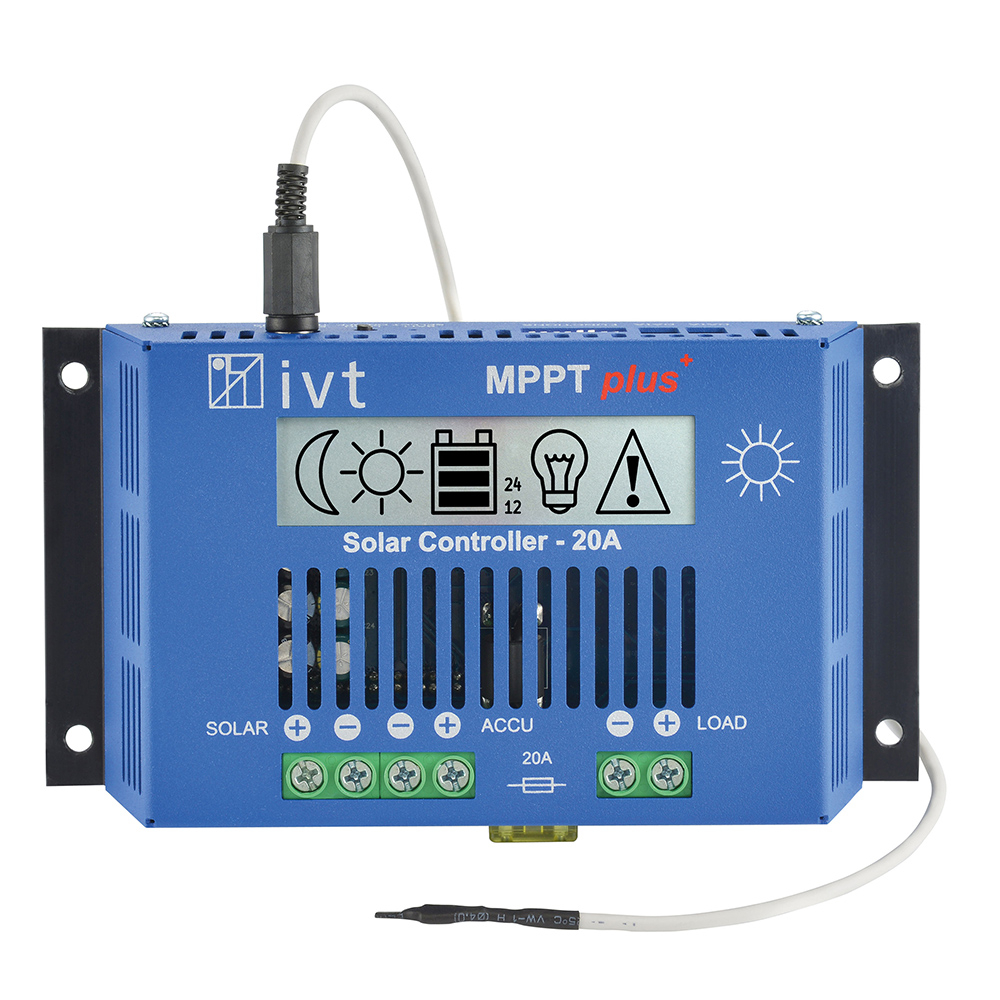

MPPTplus+ Solar-Controller IVT 12 V/24 V, 20 A

  •  Für Blei-Säure-, Blei-Gel-, Blei-AGM- und LiFePO₄-Akkus
  • Automatische Spannungserkennung 12 V/24 V
  • MPPT-Ladeverfahren: hocheffizient, schnell, batterieschonend
  • Geeignet für alle gängigen Solarmodule
  • Solar-Eingangsspannung max. 70 V
  • Mikroprozessorgesteuerte Ladung
  • Hoher Wirkungsgrad max. 97 %
  • Geringer Eigenstromverbrauch
  • Zuschaltbare Standby-Funktion
  • Individuell konfigurierbar

Art.-Nr. 200036 | EAN 4030072200356

254,84 EUR

inkl. MwSt.

Vertriebspartner werden
Bei IVT Partner kaufen

Hochentwickelte Solar-Laderegler der neuesten Generation

Die MPPTplus+ Solar-Controller-Serie besteht aus hochentwickelten Solar-Ladereglern der neuesten Generation. Dank mikroprozessorgesteuerter Ladung und MPPT-Laderegelung sind sie für alle gängigen Modultechnologien einsetzbar.

Aufgrund der MPPT-Funktion (Maximum Power Point Tracker) ist immer die effektivste Nutzung der Solarleistung aus den Solarmodulen gegeben. Der hohe Wirkungsgrad (max. 97 %) und die deutlich kürzeren Batterie-Ladezeiten ermöglichen die bestmögliche Leistungsausnutzung Ihrer Solaranlage.

Einsatzempfehlungen
MPPTplus+ Solar-Controller sind optimal für Solaranlagen geeignet, bei welchen die Modulspannung deutlich höher als die Batteriespannung liegt. Durch den Einsatz eines MPPTplus+ Solar-Controllers können bis zu 30 % der Solarpanelfläche eingespart werden, um eine vergleichbare Leistungsausbeute gegenüber herkömmlichen Solar-Ladereglern zu erreichen.

Gerade in nördlichen Breiten, wo trotz Sonnenbestrahlung die Temperatur des Solarmoduls niedrig bleibt, holen die MPPTplus+ Solar-Controller ein Optimum an Leistung aus Ihrer Solaranlage heraus.


MPPT-Technologie Systemspannung 12 V/24 V DC Optional fernbedienbar Schaltbarer Lastausgang 12 V/24 V DC Geeignete Akkus: Blei-Säure, Blei-Gel, Blei-AGM und LiFeP04 CE 3 Jahre Garantie Hergestellt in Europa


Die wichtigsten Merkmale und Features

MPPT-Ladeverfahren – hocheffizient, schnell, batterieschonend

+
Maximum Power Point Tracker (MPPT)
Der effizienteste Arbeitspunkt der Solarmodule (MPPT) verändert sich durch verschiedene Einflüsse wie Temperatur, Bestrahlungsstärke und den Typ der Solarzellen. Hinter der MPPT-Regelung verbirgt sich eine Technik, die kontinuierlich die maximale Leistungsausbeute der Solar-Module ermittelt und nutzt. Der Spannungsüberschuss aus den Solar-Modulen wird dabei in einen höheren Ladestrom umgewandelt. Dieser höhere Ladestrom sorgt dafür, dass die Batterieladezeit verkürzt wird.

Automatische Erkennung der Systemspannung

+

Die MPPTplus+ Solar-Controller sind für den Betrieb in 12 V- und 24 V-Solar-Systemen geeignet. Sie erkennen selbständig, ob ein 12 V- bzw. 24 V-System angeschlossen ist. Über den DIP-Schalter besteht die Möglichkeit die System­spannung manuell einzustellen.

Auswahl des Akku-Typs per DIP-Schalter

+
Die Solar-Controller sind perfekt ausgelegt für alle Blei-Akku-Typen (Blei-Säure, Blei-Gel, AGM) und LiFePO4-Akkus. Eine optimale Abstimmung des Ladeverhaltens auf die verschiedenen Akku-Typen wird durch den DIP-Schalter ermöglicht.

Automatische Temperaturkompensation

+
Beim Ladevorgang wird über den externen Temperatursensor die Temperatur gemessen und dadurch die Ladeschluss­spannung dynamisch an die Temperaturbedingungen angepasst. Bei hohen Temperaturen wird die Ladeschlussspannung herabgesetzt - eine Überladung und unnötige Gasung werden vermieden. Bei niedrigen Temperaturen wird die Lade­schlussspannung erhöht, die Batterien können optimal nachgeladen werden.

Stromsparend – Zuschaltbare Standby-Funktion

+
Per DIP-Schalter kann die Standby-Funktion aktiviert bzw. deaktiviert werden. Bei unzureichender Solarspannung wird der Solar-Laderegler in den Standby-Modus (wenn aktiviert) versetzt. Der Eigenverbrauch des MPPTplus+ Ladereglers wird somit um bis zu 80 % reduziert, die angeschlossene Batterie geschont und eine unnötige Entladung vermieden. Sobald ausreichend Solarspannung anliegt, kehrt der Solar-Laderegler automatisch aus dem Standby-Modus zurück.

Schaltbarer Lastausgang

+
Solar-Controller der MPPTplus+ Serie verfügen serienmäßig zusätzlich über einen schaltbaren Lastausgang. Dieser ist manuell per Drucktaster ein- bzw. ausschaltbar.

Mehrstufige Ladetechnologie – Abgestimmt auf den Akku-Typ

+
Das Ladeverfahren ist perfekt auf den ausgewählten Akku-Typ abgestimmt.
Je nach Akku-Typ erfolgt die Ladung in einem zweistufigen bzw. dreistufigen Verfahren.

Akku-Typ Systemspannung 12 V
Blei-Säure-/
Blei-Gel-Akku
Ladestufe 1:
Ladeschluss-Spannung 14,1 V
Dauer 5 Minuten
Ladestufe 2:
Ladeschluss-Spannung 13,8 V
Dauer unendlich
Ladestufe 3:
nicht verfügbar
Blei-AGM-Akku Ladestufe 1:
Ladeschluss-Spannung 14,7 V
Dauer 5 Minuten
Ladestufe 2:
Ladeschluss-Spannung 13,8 V
Dauer unendlich
Ladestufe 3:
nicht verfügbar
LiFePO4-Akku Ladestufe 1:
Ladeschluss-Spannung 14,6 V
Dauer 45 Minuten
Ladestufe 2:
Ladeschluss-Spannung 14,1 V
Dauer 90 Minuten
Ladestufe 3:
Ladeschluss-Spannung 13,8 V
Dauer unendlich

Akku-Typ Systemspannung 24 V
Blei-Säure-/
Blei-Gel-Akku
Ladestufe 1:
Ladeschluss-Spannung 28,2 V
Dauer 5 Minuten
Ladestufe 2:
Ladeschluss-Spannung 27,6 V
Dauer unendlich
Ladestufe 3:
nicht verfügbar
Blei-AGM-Akku Ladestufe 1:
Ladeschluss-Spannung 29,4 V
Dauer 5 Minuten
Ladestufe 2:
Ladeschluss-Spannung 27,6 V
Dauer unendlich
Ladestufe 3:
nicht verfügbar
LiFePO4-Akku Ladestufe 1:
Ladeschluss-Spannung 29,2 V
Dauer 45 Minuten
Ladestufe 2:
Ladeschluss-Spannung 28,2 V
Dauer 90 Minuten
Ladestufe 3:
Ladeschluss-Spannung 27,6 V
Dauer unendlich

Equalisationsladung für optimale Akkupflege

+
Zur professionellen Akkupflege bietet der MPPTplus+ Solar-Controller für Blei-Akkus die Zusatzfunktion „Equalisationsladung“. Diese kann über den DIP-Schalter aktiviert werden. In diesem Modus wird für 60 Min. mit erhöhter Ladeschluss-Spannung geladen. Vorhandene Sulfatschichten im Akku werden abgebaut und die Lebendsauer des Akkus deutlich erhöht.
Vorteile einer Equalisationsladung
Gut gepflegte Nass- bzw. Säurebatterien haben eine deutlich längere Lebensdauer. Bei längeren Standzeiten ohne Stromentnahme oder bei tiefentladenen Akkus empfehlen wir eine Nutzung der Funktion „Equalisations­ladung“, um evtl. vorhandene, schädliche Sulfatschichten möglichst frühzeitig und vollständig zu lösen.

Steuerung und Überwachung per Fernbedienung oder Webbox-LCD

+
Die Solar-Controller der MPPTplus+ Serie sind optimal auf die IVT Wechselrichter der DSW-Serie abgestimmt.

Mithilfe des original IVT-Zubehörs – Fernbedienung (FB-04: kabelgebunden) oder der Webbox-LCD (Computernetzwerk) – lassen sich bis zu 4 Geräte (DSW-Wechselrichter und MPPTplus+ Solar-Controller) individuell steuern und überwachen.

Schaubild: Steuerung und Überwachung per Fernbedienung oder Webbox-LCD

Individuelle Konfiguration und Auswertung des Solar-Controllers MPPTplus+
Mittels der Fernbedienungen bzw. der Webbox-LCD können Sie die Ladeschlussspannung, den Tiefentladeschutz und die Temperaturkompensation einstellen sowie die Solarleistung auswerten und überwachen. Der Ladestrom kann begrenzt werden, was vor allem beim Laden kleinerer Akkus von Bedeutung ist. Zudem lassen sich die Betriebszeiten des Lastausgangs programmieren.

Zubehör Fernbedienung FB-04 Kabelgebunden            Zubehör Webbox LCD PC-Version

Fernbedienung FB-04, kabelgebunden
Art.-Nr. 200051
Zum Produkt >

Webbox-LCD, PC-Version
Art.-Nr. 200054
Zum Produkt >

Übersichtliches LCD-Display mit Grafiksymbolen

+
Mithilfe von eindeutigen Grafiksymbolen informiert das gut lesbare und klar strukturierte LCD-Display den Benutzer umfassend über den aktuellen Betriebszustand des Systems.


Übersichtliches LCD-Display mit Grafiksymbolen


1  Es liegt keine Solarspannung an/Gerät im Standby-Modus
2  Es liegt ausreichend Solarspannung an
3  Batteriestatusanzeige
4  Verwendetes Spannungssystem
Statusanzeige Lastausgang an/aus
6  Überspannung am Batterieeingang
Mithilfe von eindeutigen Grafiksymbolen informiert das gut lesbare und klar strukturierte LCD-Display den Benutzer umfassend über den aktuellen Betriebszustand des Systems.


Übersichtliches LCD-Display mit Grafiksymbolen

1  Es liegt keine Solarspannung an/
    Gerät im Standby-Modus
2  Es liegt ausreichend Solarspannung an
3  Batteriestatusanzeige
4  Verwendetes Spannungssystem
Statusanzeige Lastausgang an/aus
6  Überspannung am Batterieeingang

Anschluss- und Bedienelemente

+
MPPTplus+ Solar-Controller IVT: Anschluss- und Bedienelemente Vorderseite

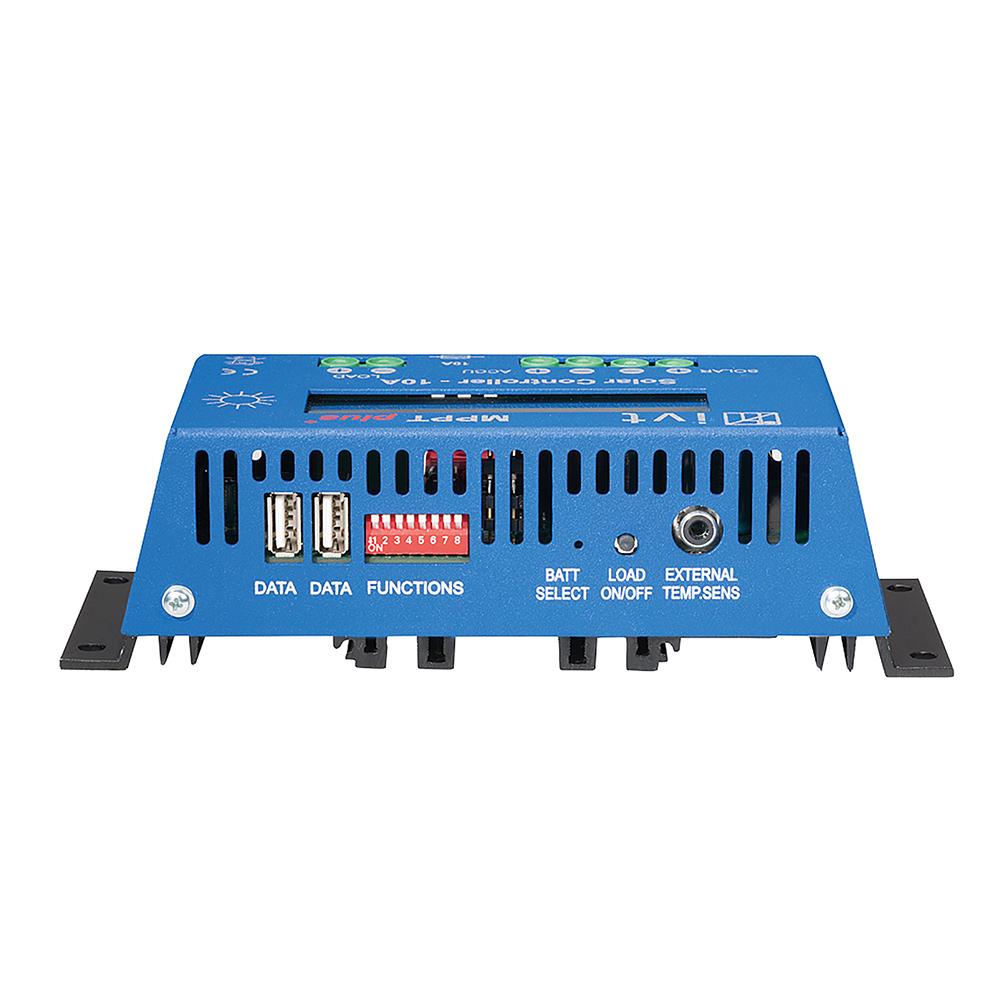

1    2 USB-Anschlüsse für externe Fernbedienung Touchscreen FB-04 oder Webbox-LCD
2    DIP-Schalter zur Funktionsauswahl
3    Manuelle Bestätigung der Batterieauswahl
   Ein-/Ausschalter für Lastausgang
5    Anschluss für externen Temperatursensor
   Robustes Metallgehäuse mit Lüftungsschlitzen

MPPTplus+ Solar-Controller IVT: Anschluss- und Bedienelemente Rückseite

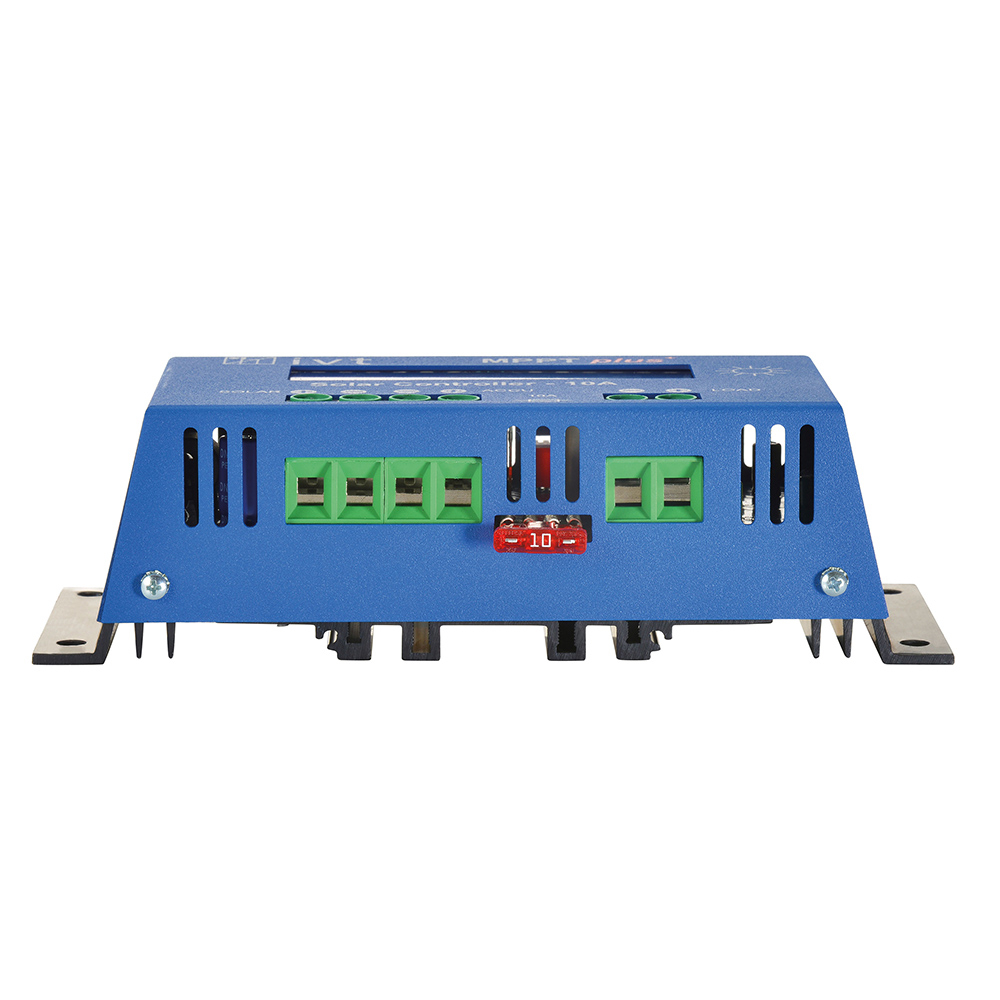

   Anschluss für Solarmodul über Schraubklemme
8    Anschluss für Solarbatterie
9    Auswechselbare Flachsicherung (je nach Modell 10 A, 20 A oder 30 A)
10  Anschluss Lastausgang
11  Massive Metallleisten zur festen Installation
MPPTplus+ Solar-Controller IVT: Anschluss- und Bedienelemente Vorderseite
   2 USB-Anschlüsse für externe Fernbedienung
      Touchscreen FB-04 oder Webbox-LCD
   DIP-Schalter zur Funktionsauswahl
3    Manuelle Bestätigung der Batterieauswahl
   Ein-/Ausschalter für Lastausgang
5    Anschluss für externen Temperatursensor
6    Robustes Metallgehäuse mit Lüftungsschlitzen

MPPTplus+ Solar-Controller IVT: Anschluss- und Bedienelemente Rückseite
   Anschluss für Solarmodul über Schraubklemme
8    Anschluss für Solarbatterie
9    Auswechselbare Flachsicherung
      (je nach Modell 10 A, 20 A oder 30 A)
10  Anschluss Lastausgang
11  Massive Metallleisten zur festen Installation

Umfangreiche Schutzfunktionen

+

Über den Mikroprozessor werden alle wichtigen Schutzfunktionen, wie Überladung, Tiefentladeschutz und Übertemperaturschutz, vollautomatisch gesteuert.

Schutz vor Überladung
Sobald die Ladeschlussspannung erreicht ist, schaltet der Solar-Laderegler den Ladestrom ab. Ein Überladen und eine Schädigung der Solarbatterie wird so verhindert.

Schutz vor Tiefentladung mit automatischer Lastabschaltung bzw. Lastzuschaltung
Der Tiefentladeschutz bewirkt, dass der Solar-Controller den Lastausgang automatisch abschaltet, wenn die Batteriespannung unter die Mindestspannung sinkt. Sobald die Batterie nachgeladen wurde und die Batteriespannung über die Rücksetzspannung steigt, schaltet der Solar-Laderegler den Lastausgang automatisch wieder zu.

Schutz vor Überhitzung
Die MPPTplus+ Solar-Laderegler sind gegen Überhitzung geschützt. Ein eingebauter Temperatursensor sorgt dafür, dass bei zu starker Erwärmung (> 85 °C) der Laderegler automatisch abgeschaltet wird. Sobald sich der Laderegler abgekühlt hat, schaltet er sich automatisch wieder ein.

Schutz vor Kurzschluss und Verpolung
Die Regler sind je nach Ausführung mit einer 10 A, 20 A oder 30 A Flachsicherung gegen Kurzschluss abgesichert sowie gegen Verpolung geschützt.

Rückstromsperre
Alle IVT Solar-Laderegler sind serienmäßig mit einer Rückstromsperre ausgestattet. Bei zu geringer Solarleistung, z.B. in der Dämmerung oder nachts, verhindert die Rückstromsperre die Rückentladung der Batterie über das Solarmodul.

3 Jahre Hersteller-Garantie

+


IVT-Produkte werden qualitativ hochwertig und nach strengen Qualitätsrichtlinien gefertigt. Wir sind von der Langlebigkeit unserer Produkte deshalb so überzeugt, dass wir die gesetzlich vorgeschriebene Hersteller-Garantie kostenlos um ein zusätzliches Jahr verlängern. Akkus und Batterien sind von dieser Garantie ausgenommen.

Persönliche Beratung

+

Persoenliche-Beratung

Haben Sie noch Fragen? Unser fachkundiges Personal berät Sie gerne in allen Fragen zu den Themen Wechselrichter, Spannungswandler, Solartechnik, Ladetechnik sowie Mobiles Licht. Sprechen Sie uns an.

Telefon:  +49 9622 719910
E-Mail:    info@ivt-hirschau.de

Lieferumfang

+
  • MPPTplus+ Solar-Controller 20 A
  • Externer Temperaturfühler
  • Bedienungsanleitung in DE, GB, FR, NL
Individuelle Solar Inselanlagen von IVT: Fragebogen downloaden

Technische Daten

Akkusystemspannung 12 V | 24 V
Unterstützte Akku-Typen Blei-Säure, Blei-Gel,
Blei-AGM, LiFePO4
Art der Laderegelung MPPT
Max. Modulleistung 240 W | 480 W
Max. Modulspannung 70 V
Max. Modul-/Ladestrom 20 A
Max. Laststrom 20 A
Eigenstromverbrauch, aktiv 50 mA
Eigenstromverbrauch, standby < 10 mA
Sicherung 20 A
Verpolungsschutz Akkueingang Ja
Verpolungsschutz Solareingang Ja
Übertemperaturabschaltung Ja (> 85 °C)
Temperaturfühler Ja (extern), 1 m
Betriebstemperaturbereich -20 °C bis +60 °C
Max. Effizienz 97 %
Gemeinsames Masse Potential
(Minuspol)
Ja
Schaltbarer Lastausgang Ja
Fernbedienbar* Ja
Anzeige LCD-Display
Gehäuse Metall
Abmessungen (L x B x H) 190 x 102 x 55 mm
Gewicht 730 g
Ladeparameter
Ladeschlussspannung,
Blei-Säure, Blei-Gel
14,1 V | 28,2 V
Ladeschlussspannung,
Blei-AGM
14,7 V | 29,4 V
Ladeschlussspannung,
LiFePO4
14,6 V | 29,2 V
Erhaltungsladung,
alle Akku-Typen
13,8 V | 27,6 V
Temperaturkompensation,
minimal*
25 mV/K | 50 mV/K
Temperaturkompensation,
mittel*
30 mV/K | 60 mV/K
Temperaturkompensation,
maximal*
35 mV/K | 70 mV/K
Tiefentladeschutz Lastausgang
Abschaltspannung,
Werkseinstellung
10,5 V | 21 V
Abschaltspannung,
einstellbarer Bereich*
10 - 12 V | 20 - 24 V
Rücksetzspannung 12,5 V | 25 V
*nur mit Fernbedienung FB-04 oder Webbox LCD

Kompatibel zu


Alternative Produktvarianten

Art.-Nr. 200035

199,19 EUR
inkl. MwSt.

Art.-Nr. 200037

309,35 EUR
inkl. MwSt.
