Digitale Sinus Wechselrichter

Ob stationär oder mobil - die Digitalen Sinus Wechselrichter der Serie DSW sind vielseitig einsetzbar. Durch die große Leistungsbandbreite 300 W - 4000 W sowie der doppelt so hohen Spitzenausgangsleistung und dem umfangreichen Zubehör lassen sie sich exakt auf Ihre Bedürfnisse abstimmen.


Auf Anfrage können wir Ihnen gerne auch über unser Standardsortiment hinaus Wechselrichter mit 36 V oder 48 V Eingangsgleichspannung oder mit länderspezifischen Ausgangsteckdosen fertigen.

12 V DSW-Wechselrichter – Modell-Übersicht

  Digitaler Sinus Wechselrichter IVT DSW-300, 12 V, 300 W Digitaler Sinus Wechselrichter IVT DSW-600, 12 V, 600 W Digitaler Sinus Wechselrichter IVT DSW-1200, 12 V, 1200 W Digitaler Sinus Wechselrichter DSW-2000, 12 V, 2000 W Digitaler Sinus Wechselrichter DSW-2000 Synchron 12 V, 2000 W
Modell DSW-300/12 V DSW-600/12 V  DSW-1200/12 V  DSW-2000/12 V  DSW-2000/12 V
Synchron
Eingang
Nennspannung 12 V 12 V 12 V 12 V 12 V
Spannungsbereich DC 11 - 16 V 11 - 16 V 11 - 16 V  11 - 16 V  11 - 16 V
Tiefentladeschutzspannung, einstellbar* 9 - 12 V 9 - 12 V  9 - 12 V 9 - 12 V 9 - 12 V
Ausgang
Ausgangsspannung AC (± 2 %) 230 Veff 230 Veff  230 Veff 230 Veff  230 Veff
Frequenz (± 1 %) 50 Hz 50 Hz 50 Hz 50 Hz 50 Hz
Signalform Sinus  Sinus  Sinus Sinus  Sinus
Dauer-Ausgangsleistung 300 VA 600 VA  1200 VA 2000 VA  2000 VA
Spitzen-Ausgangsleistung (max. 2 s) 600 VA 1200 VA  2400 VA 4000 VA  4000 VA
Nennwirkungsgrad 90 % 90 %  90 % 90 %  90 %
Allgemein
Sleep-Funktion zuschaltbar  zuschaltbar  zuschaltbar  zuschaltbar   zuschaltbar
Standby-Funktion zuschaltbar zuschaltbar  zuschaltbar zuschaltbar  zuschaltbar
Galvanische Trennung (Ein-/Ausgang) ja ja ja ja  ja
Parallelschaltbar nein nein nein nein ja
E-Zulassung ja ja  ja ja ja
Abmessungen (L x B x H) 263 x 164 x 88 mm 277 x 234 x 88 mm  391 x 234 x 88 mm 391 x 334 x 88 mm  391 x 334 x 88 mm
Art.-Nr. 430101 430103 430105 430107 430109
Modell Beschreibung
Digitaler Sinus Wechselrichter IVT DSW-300, 12 V, 300 W
DSW-300/12 V
Eingang: 11 - 16 V DC
Ausgang: 230 V/50 Hz
Signalform: Sinus
Dauerleistung: 300 VA
Spitzenleistung: 600 VA
Abm.: 263 x 164 x 88 mm
Art.-Nr.: 430101
Digitaler Sinus Wechselrichter IVT DSW-600, 12 V, 600 W
DSW-600/12 V
Eingang: 11 - 16 V DC
Ausgang: 230 V/50 Hz
Signalform: Sinus
Dauerleistung: 600 VA
Spitzenleistung: 1200 VA
Abm.: 277 x 234 x 88 mm
Art.-Nr.: 430103
Digitaler Sinus Wechselrichter IVT DSW-1200, 12 V, 1200 W
DSW-1200/12 V
Eingang: 11 - 16 V DC
Ausgang: 230 V/50 Hz
Signalform: Sinus
Dauerleistung: 1200 VA
Spitzenleistung: 2400 VA
Abm.: 391 x 234 x 88 mm
Art.-Nr.: 430105
Digitaler Sinus Wechselrichter DSW-2000, 12 V, 2000 W
DSW-2000/12 V
Eingang: 11 - 16 V DC
Ausgang: 230 V/50 Hz
Signalform: Sinus
Dauerleistung: 2000 VA
Spitzenleistung: 4000 VA
Abm.: 391 x 334 x 88 mm
Art.-Nr.: 430107
Digitaler Sinus Wechselrichter DSW-2000 Synchron 12 V, 2000 W
DSW-2000/12 V
Synchron
Eingang: 11 - 16 V DC
Ausgang: 230 V/50 Hz
Signalform: Sinus
Dauerleistung: 2000 VA
Spitzenleistung: 4000 VA
Parallelbar: Ja
Abm.: 391 x 334 x 88 mm
Art.-Nr.: 430109

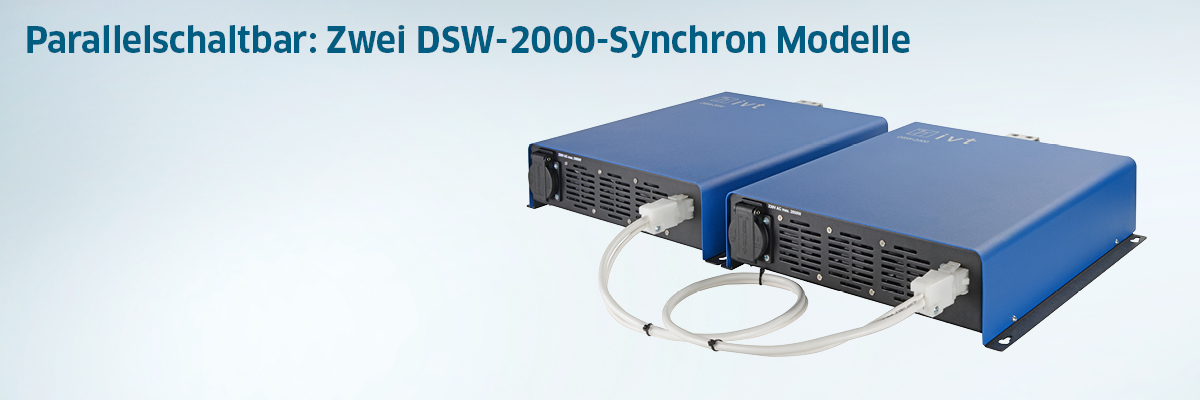

Verdoppelung der Dauerausgangsleistung auf 4000 W
Zwei DSW-2000-Synchron 12 V lassen sich über ein separat erhältliches Verbindungskabel zu einem leistungsstarken 4000 W System zusammenschließen. Dadurch werden eine Dauerausgangsleistung von 4000 W und eine Spitzenausgangsleistung von 8000 W erreicht.

Bitte beachten Sie, dass jeder DSW-2000-Synchron im Synchronbetrieb einen eigenen Anschlusskabel-Satz benötigt.

Die Synchronversion des DSW-2000 eignet sich besonders für den Betrieb leistungsstarker Verbraucher wie Elektrowerkzeuge oder elektronische Heizgeräte sowie Geräte mit hohem Anlaufstrom wie Pumpen, Kompressoren, Kühlschränke oder Klimageräte.

24 V DSW-Wechselrichter – Modell-Übersicht

  Digitaler Sinus Wechselrichter IVT DSW-300 24 V, 300 W Digitaler Sinus Wechselrichter IVT DSW-600 24 V, 600 W Digitaler Sinus Wechselrichter IVT DSW-600 24 V, 600 W Digitaler Sinus Wechselrichter IVT DSW-2000 24 V, 2000 W
Modell DSW-300/24 V DSW-600/24 V DSW-1200/24 V DSW-2000/24 V
Eingang
Nennspannung 24 V 24 V 24 V 24 V
Spannungsbereich DC 22 - 32 V 22 - 32 V 22 - 32 V 22 - 32 V
Tiefentladeschutzspannung, einstellbar* 8 - 24 V 8 - 24 V 8 - 24 V 8 - 24 V
Ausgang
Ausgangsspannung AC (± 2 %) 230 Veff 230 Veff 230 Veff 230 Veff
Frequenz (± 1 %) 50 Hz 50 Hz 50 Hz 50 Hz
Signalform Sinus Sinus Sinus Sinus
Dauer-Ausgangsleistung 300 VA 600 VA 1200 VA 2000 VA
Spitzen-Ausgangsleistung (max. 2 s) 600 VA 1200 VA 2400 VA 4000 VA
Nennwirkungsgrad 90 % 90 % 90 % 90 %
Standby Aktivierung, Ausgangsleistung < 50 VA < 70 VA < 80 VA < 50 VA
Allgemein
Sleep-Funktion zuschaltbar zuschaltbar zuschaltbar zuschaltbar
Standby-Funktion zuschaltbar zuschaltbar zuschaltbar zuschaltbar
Galvanische Trennung (Ein-/Ausgang) ja ja ja ja
E-Zulassung ja ja ja ja
Abmessungen (L x B x H) 263 x 164 x 88 mm 277 x 234 x 88 mm 391 x 234 x 88 mm 391 x 334 x 88 mm
Art.-Nr. 430102 430104 430106 430108
Modell Beschreibung
Digitaler Sinus Wechselrichter IVT DSW-300 24 V, 300 W
DSW-300/24 V
Eingang: 22 - 32 V DC
Ausgang: 230 V/50 Hz
Signalform: Sinus
Dauerleistung: 300 VA
Spitzenleistung: 600 VA
Abm.: 263 x 164 x 88 mm
Art.-Nr.: 430102
Digitaler Sinus Wechselrichter IVT DSW-600 24 V, 600 W
DSW-600/24 V
Eingang: 22 - 32 V DC
Ausgang: 230 V/50 Hz
Signalform: Sinus
Dauerleistung: 600 VA
Spitzenleistung: 1200 VA
Abm.: 277 x 234 x 88 mm
Art.-Nr.: 430104
Digitaler Sinus Wechselrichter IVT DSW-600 24 V, 600 W
DSW-1200/24 V
Eingang: 22 - 32 V DC
Ausgang: 230 V/50 Hz
Signalform: Sinus
Dauerleistung: 1200 VA
Spitzenleistung: 2400 VA
Abm.: 391 x 234 x 88 mm
Art.-Nr.: 430106
Digitaler Sinus Wechselrichter IVT DSW-2000 24 V, 2000 W
DSW-2000/24 V
Eingang: 22 - 32 V DC
Ausgang: 230 V/50 Hz
Signalform: Sinus
Dauerleistung: 2000 VA
Spitzenleistung: 4000 VA
Abm.: 391 x 334 x 88 mm
Art.-Nr.: 430108

Vorteile Wechselrichter Serie DSW

Mikroprozessorgesteuerte Elektronik
Ein Mikroprozessor bildet das Herzstück des Digitalen Sinus Wechselrichters von IVT. Mit dieser Schaltzentrale werden die wichtigsten Parameter der Elektronik, wie beispielsweise die Eingangsspannung und die Frequenz, überwacht.

Dadurch wird die konstante Stabilität der Ausgangsspannung gewährleistet.

Dank dieser Bauweise entfallen bei den digitalen Wechselrichtern große, schwere Bauteile und werden durch kleine und leistungsstarke Bauteile ersetzt.
Echte Sinus Wechselspannung
Alle IVT Wechselrichter der DSW-Serie wandeln eine Batteriespannung von 12 V bzw. 24 V DC in eine echte Sinus-Wechselspannung von 230 V/50 Hz am Ausgang um.

Die echte Sinuswelle ermöglicht den sicheren und störungsfreien Betrieb empfindlicher Verbraucher.
Powerstart-Funktion
Alle DSW-Wechselrichter verfügen serienmäßig über eine Powerstart-Funktion. Beim Einschalten des Verbrauchers kann der Einschaltstrom kurzzeitig das 5- bis 10-fache des angegebenen Nennstroms erreichen.

Die Powerstart-Funktion versucht dieses Phänomen auszugleichen, indem kurz hintereinander bis zu 5 Startversuche mit maximaler Ausgangsleistung durchgeführt werden.
Sicherer 230 V Ausgang
Alle Digitalen Sinus Wechselrichter sind serienmäßig mit einer 230 V Schutzkontakt-Steckdose, passend für die Stecker-Typen C (Eurostecker) und F (Schukostecker), ausgestattet.

Ferner können bei allen DSW-Wechselrichtern auf Anfrage andere länderspezifische Steckdosen einbaut werden.
5 V USB-Anschluss
Alle Digitalen Sinus Wechselrichter dieser Serie verfügen über einen 5 V USB-Anschluss zur Stromversorgung geeigneter externer Geräte wie Handys, Tablets, Kameras oder Navigationsgeräte.
Hohe Spitzenausgangsleistung
Vor allem bei Verbrauchern, die einen hohen Einschaltstrom benötigen, verläuft der Start nicht immer reibungslos.

Aus diesem Grund sind unsere Wechselrichter so ausgelegt, dass sie kurzfristig das Doppelte der Dauerausgangsleistung erbringen können.

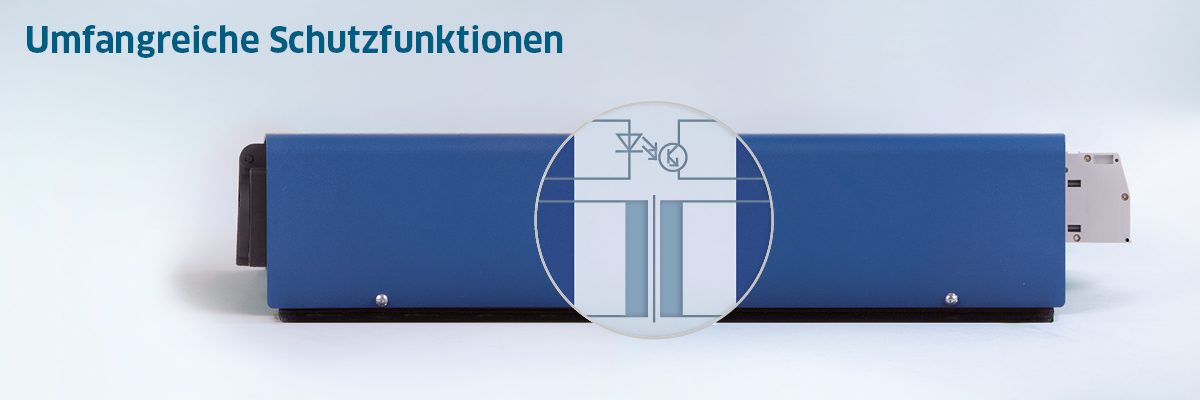

Umfangreiche Schutzfunktionen gewährleisten einen sicheren Einsatz auch im gewerblichen Bereich


Galvanische Trennung der Ein- und Ausgangsstufe (siehe Abb. oben)
Dank galvanischer Trennung besteht keine elektrisch leitfähige Verbindung zwischen dem Eingangs- und Ausgangsstromkreis. Deshalb ist selbst für den gewerblichen Einsatz bei Anschluss nur eines 230 V-Verbrauchers keine zusätzliche Personenschutzeinrichtung (FI- oder DI-Schalter) erforderlich.

Bitte beachten Sie: Bei Anschluss einer Mehrfachsteckdose und gleichzeitigem Einsatz mehrerer 230 V-Verbraucher schreiben die Berufsgenossenschaften vor, dass jeder weitere Verbraucher mit einem separatem FI- oder DI-Schutzschalter abgesichert werden muss. Bitte informieren Sie sich bei Ihrer Berufsgenossenschaft oder im Internet unter: www.dguv.de

Unser Tipp: Einen zusätzlichen Schutz vor gefährlichen Fehlerströmen bietet bei gleichzeitigen Betrieb von max. 3 Geräten der IVT Bordnetzverteiler BNV-3.


Dynamischer Tiefentladeschutz
Der Dynamische Tiefentladeschutz sorgt zum einen dafür, dass der Akku vor Tiefenentladung geschützt wird, zum anderen lässt er auch Lasten mit hohem Einschaltstrom zu, da die Abschaltschwelle kurzzeitig abgesenkt wird. Mithilfe der kabelgebundenen IVT Touch Screen Fernbedienung FB-04 sowie der IVT PC-Steuerung Webbox-LCD kann der Tiefentladeschutz bei Bedarf individuell angepasst werden.


Weitere Schutzfunktionen
Darüber hinaus bieten IVT-Wechselrichter Schutz vor Verpolung und Überspannung am Eingang sowie vor Kurzschluss und Überlast am Ausgang. Bei Übertemperatur erfolgt eine automatische Abschaltung.

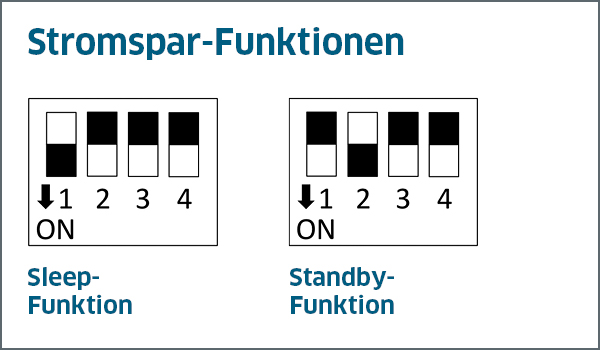

Zuschaltbare Stromspar-Funktionen
Mithilfe der zuschaltbaren Stromspar-Funktionen lässt sich der Eigenstromverbrauch des Wechselrichters auf ein Minimum reduzieren.


Standby-Funktion: Wird der Wechselrichter nicht ständig benötigt, ermöglicht die Standby-Funktion den Eigenstromverbrauch des Wechselrichters um ca. 90 % zu reduzieren.

Sleep-Funktion: Wird der Lastausgang für mehr als 10 Minuten nicht genutzt, schaltet sich der Wechselrichter automatisch ab und nimmt keinen Strom mehr auf.

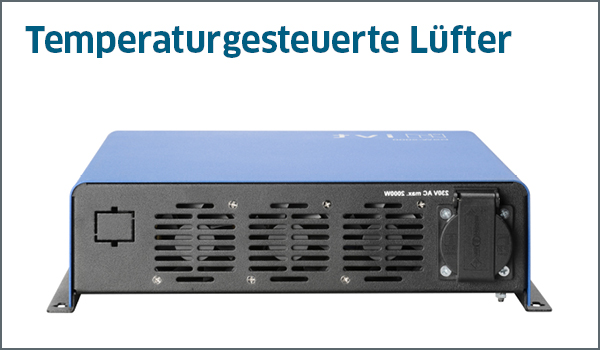

Temperaturgesteuerte Lüfter
Alle DSW-Wechselrichtermodelle sind mit leisen, temperaturgesteuerten Lüftern ausgestattet.


Nur bei hohen Temperaturen schalten sich diese ein, bei niedrigen automatisch wieder aus. Die Geräuschentwicklung wird somit auf ein Minimum reduziert.

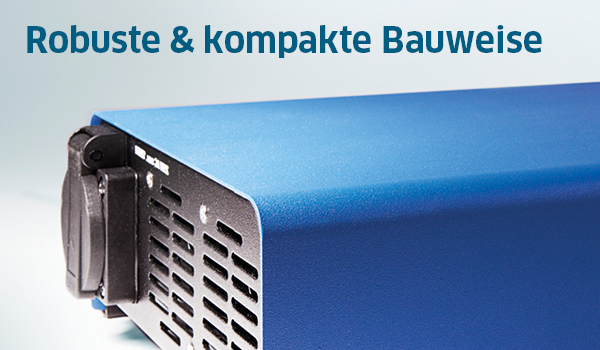

Robuste und kompakte Bauweise
Hochwertige SMD-Technologie ermöglicht eine kompakte und gewichtssparende Bauweise.

Das wertvolle Innenleben des Wechselrichters wird durch ein massives und stabiles Metallgehäuse geschützt.

Dank der Montageschiene kann er in jeder Lage stabil befestigt werden.
E-Zulassung
Alle Digitalen Sinus Wechselrichter sind für den festen Einbau in allen Fahrzeugen mit Straßenzulassung geeignet, ob PKW, Nutzfahrzeuge oder sonstige Fahrzeuge mit 12 V bzw. 24 V Bordspannung.


Sie erfüllen die gesetzlichen Vorschriften der ECE-Regelung und besitzen somit die E-Zertifizierung.

Entwicklung und Herstellung in der EU

Wechselrichter sind oft hohen Belastungen ausgesetzt und müssen auch unter schwierigen Bedingungen absolut zuverlässig funktionieren.

Deshalb verwenden wir in allen IVT-Geräten nur Qualitätsbauteile, stellen höchste Ansprüche an den Fertigungsprozess und testen jedes Produkt ausgiebig auf Herz und Nieren bevor es ausgeliefert wird.


Das verstehen wir bei IVT unter Qualität Made in Europe.

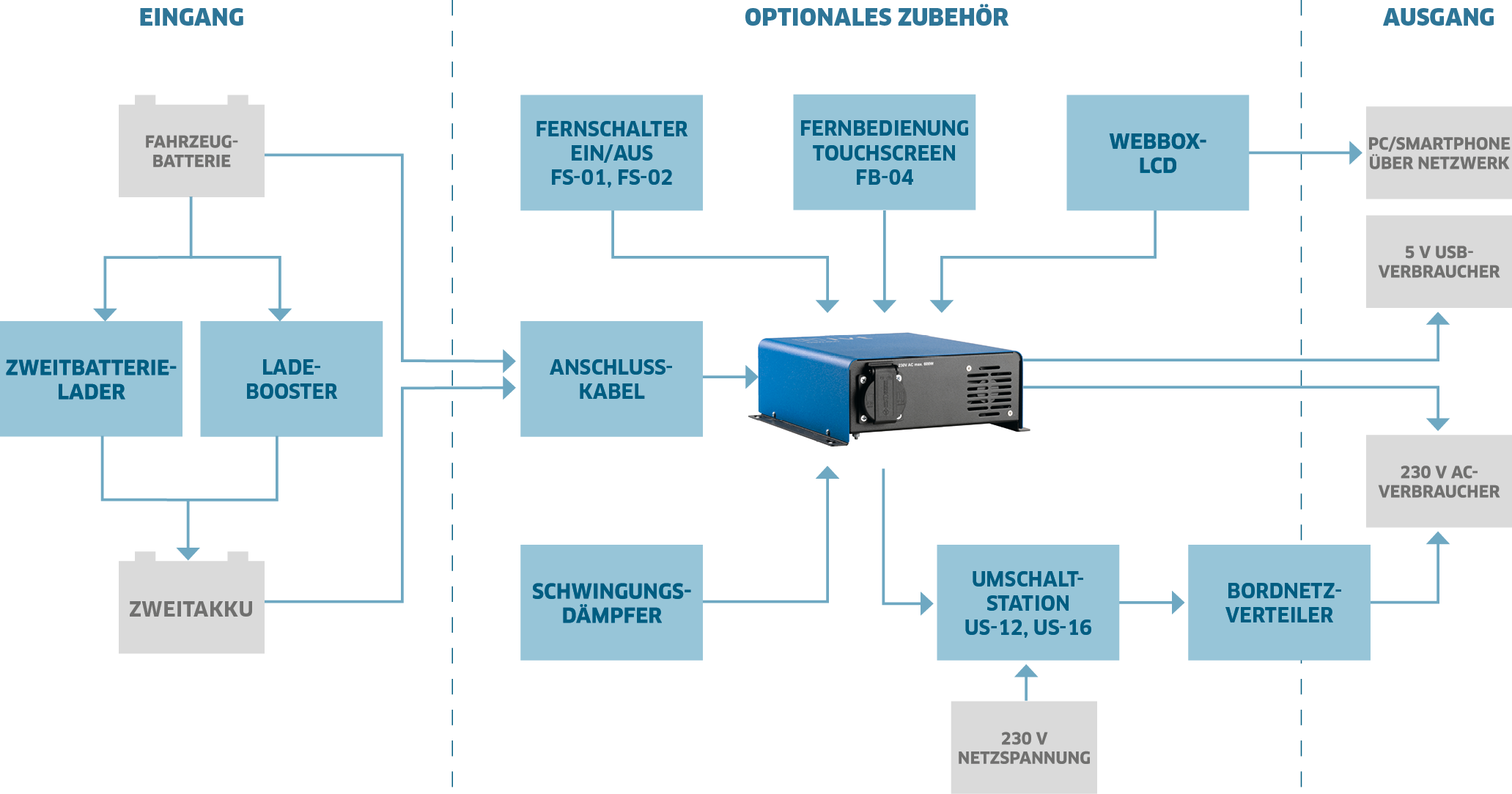

Unser Plus: Das umfangreiche Zubehör




Passen Sie den IVT Wechselrichter Ihren individuellen Bedürfnissen an

Durch unser original IVT-Zubehör können Sie Ihren Wechselrichter Ihren individuellen Anforderungen anpassen. Sie bezahlen nur, was Sie tatsächlich brauchen.
Und dabei können Sie sich auf die gewohnt gute IVT-Qualität verlassen.


IVT bietet Ihnen qualitativ hochwertiges Basis-Zubehör an – von speziell für die DSW-Serie angepassten Anschlusskabeln (Standard-Version und für Mercedes Sprinter) über Fernschalter (Aufbau- und Einbau-Version), eine Fernbedienung (zur individuellen Steuerung), der Webbox (zur permanenten Überwachung der Live-Daten) und den vibrationsabsorbierenden Schwingungsdämpfern (Schutz des Wechselrichters).

Darüber hinaus produziert IVT empfehlenswertes Sicherheits-Zubehör wie Umschaltstationen (Prioritätenschaltung), Ladebooster, Zweitbatterielader (optimale Ladung zweier Batterien) oder Bordnetzverteiler (wirksamer Schutz vor gefährlichen Fehlerströmen).
Basis-Zubehör
Sicherheits-Zubehör
12 V und 24 V Digitale Sinus Wechselrichter

.
